汽轮机技术规范书(DOC52页)VIP免费

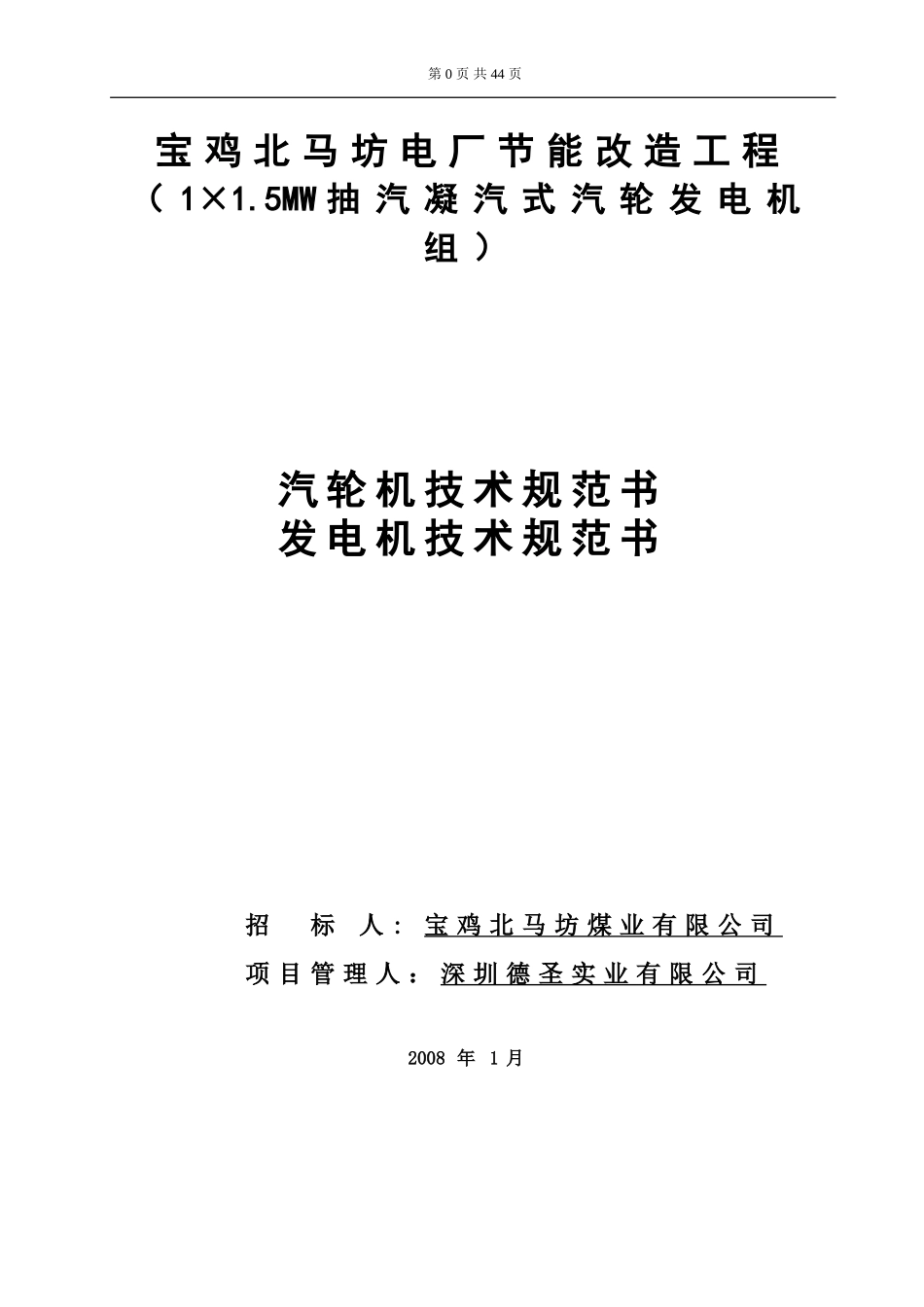

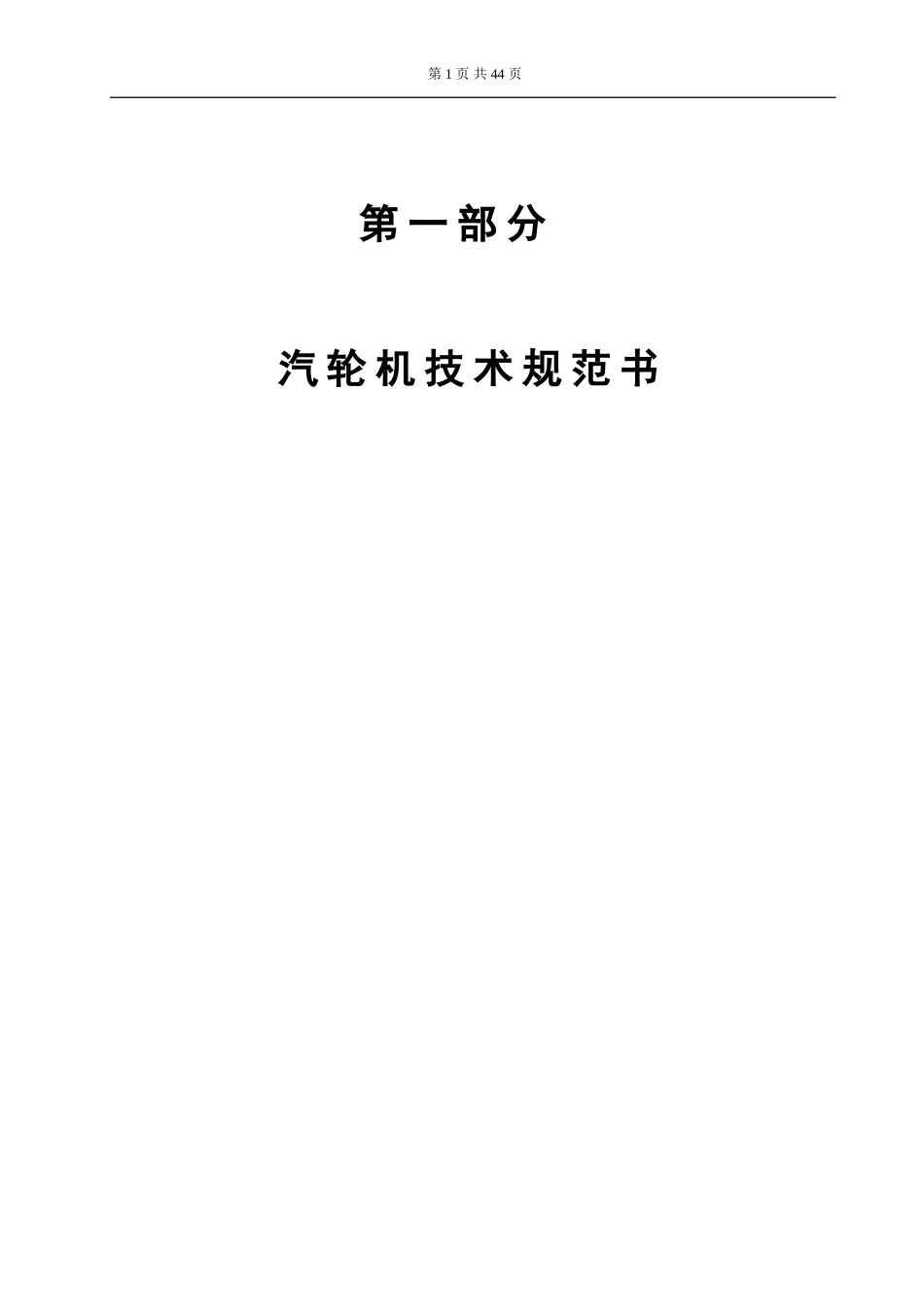

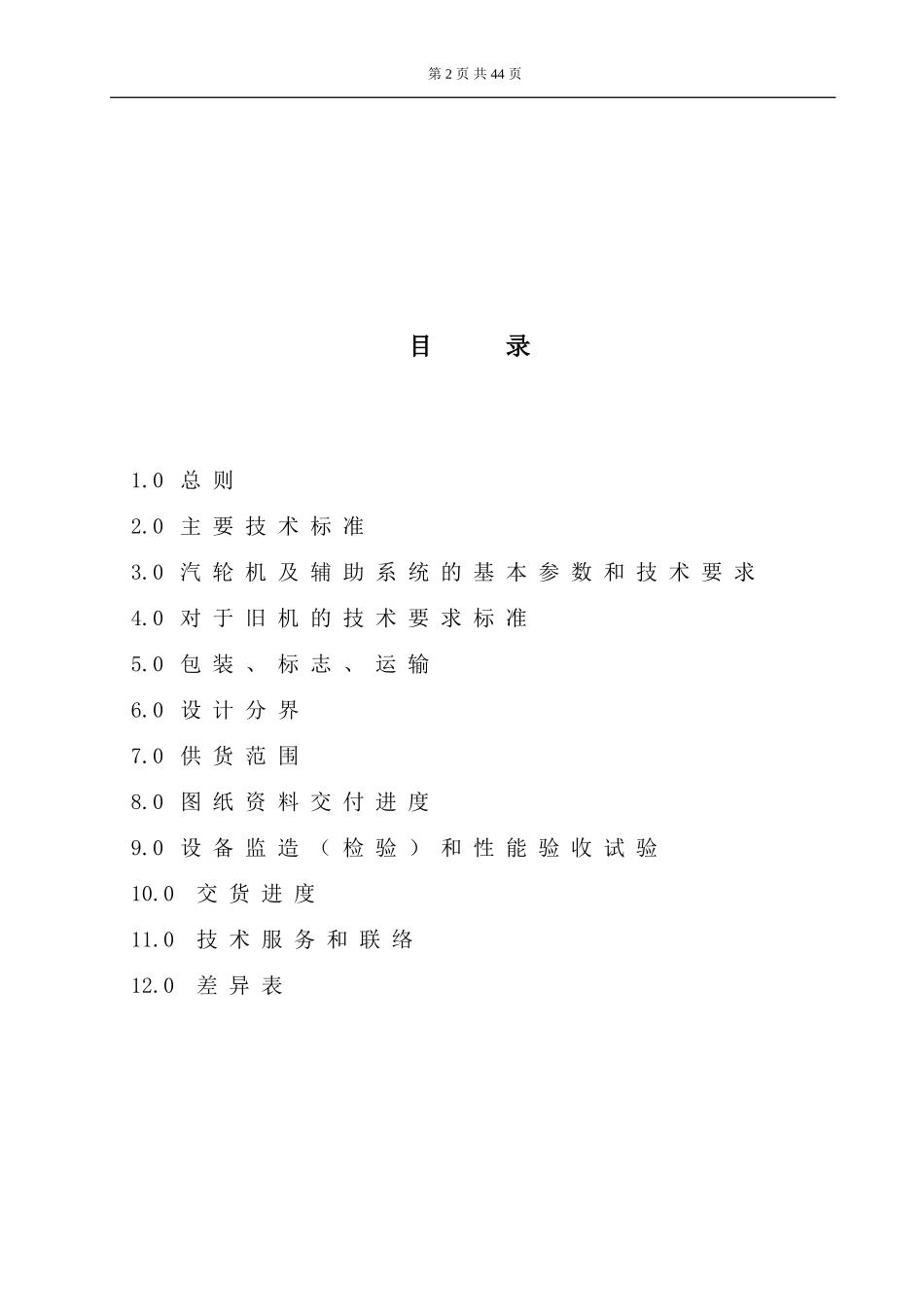

第0页共44页宝鸡北马坊电厂节能改造工程（1×1.5MW抽汽凝汽式汽轮发电机组）汽轮机技术规范书发电机技术规范书招标人:宝鸡北马坊煤业有限公司项目管理人：深圳德圣实业有限公司2008年1月第1页共44页第一部分汽轮机技术规范书第2页共44页目录1.0总则2.0主要技术标准3.0汽轮机及辅助系统的基本参数和技术要求4.0对于旧机的技术要求标准5.0包装、标志、运输6.0设计分界7.0供货范围8.0图纸资料交付进度9.0设备监造（检验）和性能验收试验10.0交货进度11.0技术服务和联络12.0差异表第3页共44页宝鸡北马坊电厂节能改造工程（1×1.5MW抽汽凝汽式汽轮发电机组）技术规范书第4页共44页1.0总则1.1概述1.1.1本技术规范书适用于宝鸡北马坊电厂节能改造工程，本工程采用1台1.5MW冲动式带减速箱的抽汽凝汽式汽轮机，配1台1.5MW的汽轮发电机。它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.1.2需方在本技术规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，供方应提供一套满足本技术规范书和所列标准要求的高质量产品及其相应服务对国家有关安全、环保等强制性标准，必须满足其要求。1.1.3供方如对本技术规范书有偏差都必须清楚地表示在“差异表”中。否则需方将认为供方完全接受和同意本技术规范书的要求。1.1.4供方执行本规范书所列标准。有矛盾时，按较高标准执行。1.1.5合同生效后15天，供方提出合同设备的设计，制造、铭牌参数（机组改造前）、设备台帐、检修记录、运行记录（适应旧机组）、检验、试验、装配、安装、调试、试运、验收、运行和维护等标准清单提供需方，由需方确认。1.1.6本技术规范书是汽机产品订货合同的附件，与合同具有同等法律效力，在协议签订后，应互相按时交换资料，满足各方设计和制造（改造）进度的要求。1.1.7本技术规范书未涉及的部分以需方招标文件、供方投标文件、澄清文件为准，未尽事宜双方协商解决。1.1.8供方提供的设备需是在安全服役期的、运行状况良好的、成熟的、安全可靠、技术先进以及完整的汽轮机设备，并具有改造（制造）相同类型、相同容量（或同系列机组）及以上汽轮机的能力和运行成功的实践经验，并且至少应有二台汽轮机运行三年以上且具有安全可靠性的运行记录。1.1.9供方提供的设备应合理设计和制造，在各种状态下长期、安全和连续运行并实现其功能，设备部件的加工（改造）采用先进技术，并满足安装、运行和维护的要求。所采用的材料满足技术要求，并且是在安全服役期内、高质量的，以使维修降低到最低限度。1.1.10供方提供的汽轮机设备其结构设计和制造能保证机组长期、安全、稳定、经济和满负荷的运行。1.1.11供方对汽轮机的成套设备（含辅助系统及设备）负有全责，包括分包（或采购）的产品。其分包（或采购）的产品及其制造商应事先征得买方的认可。1.2厂址条件1.2.1气象条件陕西省宝鸡市麟游县气象资料1.2.2地质条件陕西省宝鸡市麟游县地质条件1.3设备安装及运行条件1.3.1汽机房汽轮发电机组采用横向布置，汽机房运转层为岛式布置，运转层标高待定（最终标高根据机组情况，由汽机厂提供方案，已满足现有厂房条件）。1.3.2汽机房内设一台5t桥式起重行车，轨顶标高6.6米。宝鸡北马坊电厂节能改造工程（1×1.5MW抽汽凝汽式汽轮发电机组）技术规范书第1页共44页1.3.3冷却方式：采用凉水池二次循环水冷却。1.3.4周波变化范围：应可在48.5～51.5Hz的周波变化范围内连续稳定运行。2.0主要技术标准（不限于）1）GB5578-85固定式发电用汽轮机技术条件2）GB8117-87电站汽轮机热力性能验收试验规程3）GB9782-88汽轮机随机备品备件供应范围4）GB/T13399-92汽轮机安全监视装置技术条件5）JB/T1329-91汽轮机与汽轮发电机连接尺寸6）JB/T1330-91汽轮发电机组中心标高与安装尺寸7）JB/T2862-92汽轮机包装技术条件8）JB/T2900-92汽轮机油漆技术条件9）JB/T2901-92汽轮机防腐技术条件10）JB/T3344-93凝汽器性能试验规程11）ZBK54015-88凝汽器加工装配技术条件12）ZBK54018-88汽轮机主要零部件（转子部分）加工装配技术条件13）ZBK54021-88汽轮机主要零部件（静子部分）加工装配技术条件14）ZBK54022-88汽轮机总...
