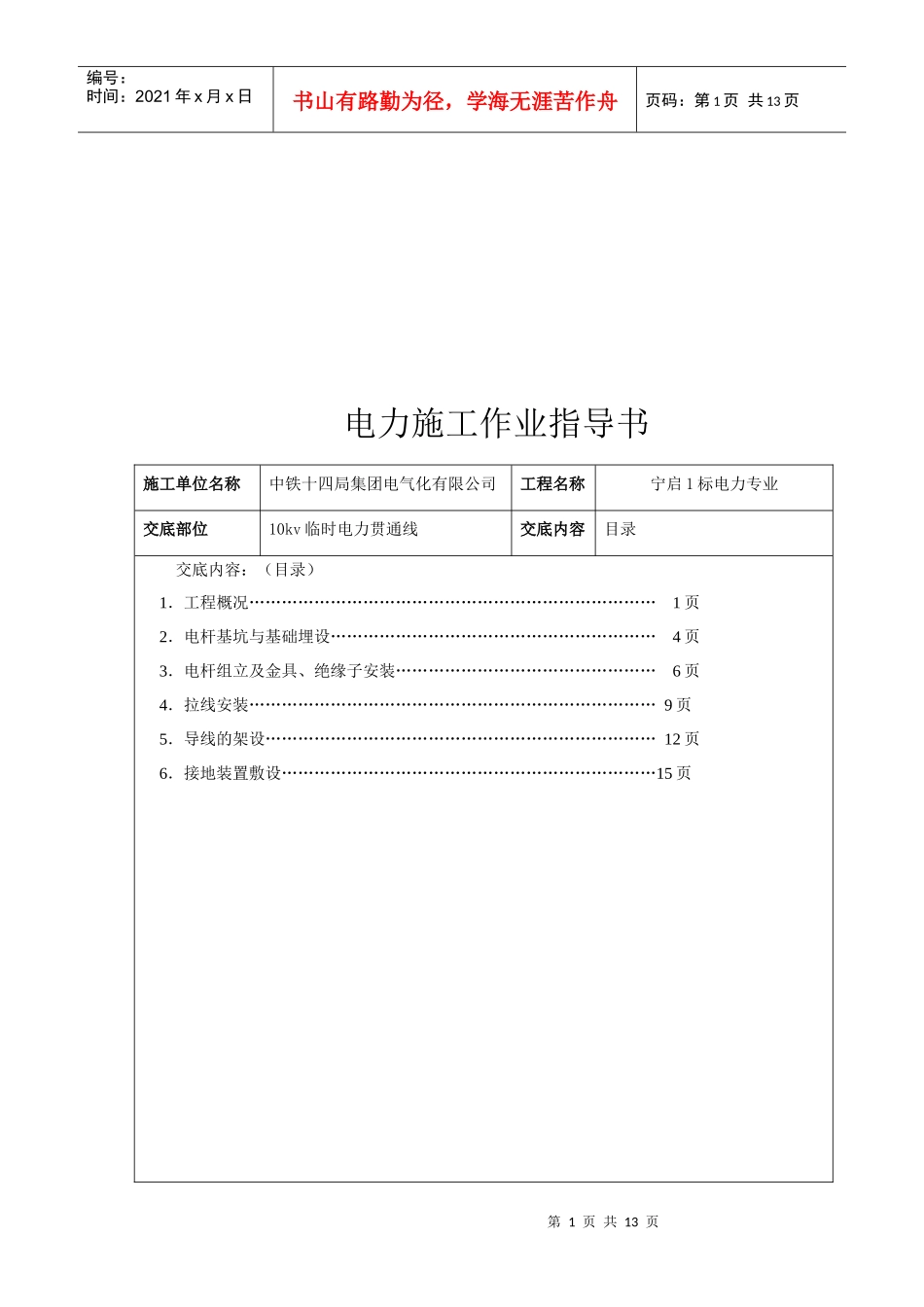

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页电力施工作业指导书施工单位名称中铁十四局集团电气化有限公司工程名称宁启1标电力专业交底部位10kv临时电力贯通线交底内容目录交底内容：（目录）1．工程概况…………………………………………………………………1页2．电杆基坑与基础埋设……………………………………………………4页3．电杆组立及金具、绝缘子安装…………………………………………6页4．拉线安装…………………………………………………………………9页5．导线的架设………………………………………………………………12页6．接地装置敷设……………………………………………………………15页第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页交底人签名接受人签名交底时间2009年12月30日电力施工作业指导书施工单位名称中铁十四局集团电气化有限公司工程名称宁启1标电力专业交底部位10kv临时电力贯通线交底内容工程概况工程概况1、工程名称：SZ-2标段临时电力工程2、正线里程：DK351+100——DK4203、建设单位：4、设计单位：5、施工单位：中铁十四局集团电气化工程有限公司6、合同工期：2008年11月1日—2008年12月30日。7、主要技术特点：新建10KV电力贯通线，采用环形预应力钢筋混凝土电杆、铁横担、钢芯铝绞线。第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页交底人签名接受人签名交底时间2009年12月30日电力施工作业指导书施工单位名称中铁十四局集团电气化有限公司工程名称宁启1标电力专业交底部位10kv临时电力贯通线交底内容电杆基坑及基础埋设电杆基坑及基础埋设1、直线施工前的定位应符合下列规定：（1）直线杆顺线路方向位移，10KV及以下架空电力线路不应超过设计档距的3%。直线杆横线路方向位移不应超过50mm；（2）转角杆、分支杆的横线路、顺线路方向的位移均不应超过50mm。2、10KV及以下电杆其埋设深度当设计未作规定时，不宜小于下表数据：电杆埋设深度杆长（m）10.012.015.018.0深度（m）1.71.92.32.6—3.0注：1处于斜坡上的双杆，其埋深应以坡下深度为准；2遇有土质松软、流沙、淤泥、冻土、地下水位较高处所，应设围桩。3、电杆基坑底采用底盘时，底盘的圆槽面应与电杆中心线垂直，找正后应填土夯实至底盘表面。底盘安装允许偏差，应使电杆组立后满足电杆允许偏差规定。4、电杆基础采用卡盘时，应符合系列规定：（1）安装前应将其下部土壤分层夯实；（2）直线杆卡盘应与线路平行，并在电杆左、右侧交替埋设；（3）承力杆卡盘埋设在承力侧；（4）埋深应符合设计要求。深度允许偏差为±50mm。当设计无要求时，上平面距地面不应小于500mm；（5）与电杆连接应紧密。第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页5、基坑回填土应符合下列规定：（1）土块应打碎；（2）10KV及以下架空电力线路基坑每回填500mm应夯实一次，回填过程中应清除树根杂草；（3）松软土质的基坑，回填土时应增加夯实次数或采取加固措施；（4）石坑应掺土夯实，石与土比例为3：1且掺土均匀；（5）冻土回填时不应夹杂雪块，并将大块冻土打碎掺以碎石，冻土快最大允许尺寸为150mm；（6）回填土后的电杆基坑宜设置防沉土层。土层上部面积不宜小于坑口面积；培土高度应超过地面300mm；（7）当采用抱杆立杆留有滑坡时，滑坡回填土应夯实，并留有防沉层。交底人签名接受人签名交底时间2009年12月30日电力施工作业指导书施工单位名称中铁十四局集团电气化有限公司工程名称宁启1标电力专业交底部位10kv临时电力贯通线交底内容电杆组立与绝缘子安装电杆组立与绝缘子安装1、电杆组立前应制定施工组织措施，对使用机具和电杆强度进行核算，并严格执行施工程序和有关安全规定。2、电杆立好后，应符合下列规定：（1）直线杆的横向位移不应大于50mm；电杆的倾斜，35KV架空电力线路不应大于杆长的3/1000；10KV及以下架空电力线路杆梢的位移不应大于杆梢的1/2；（2）转角杆的横向位移不应大于50mm。...
