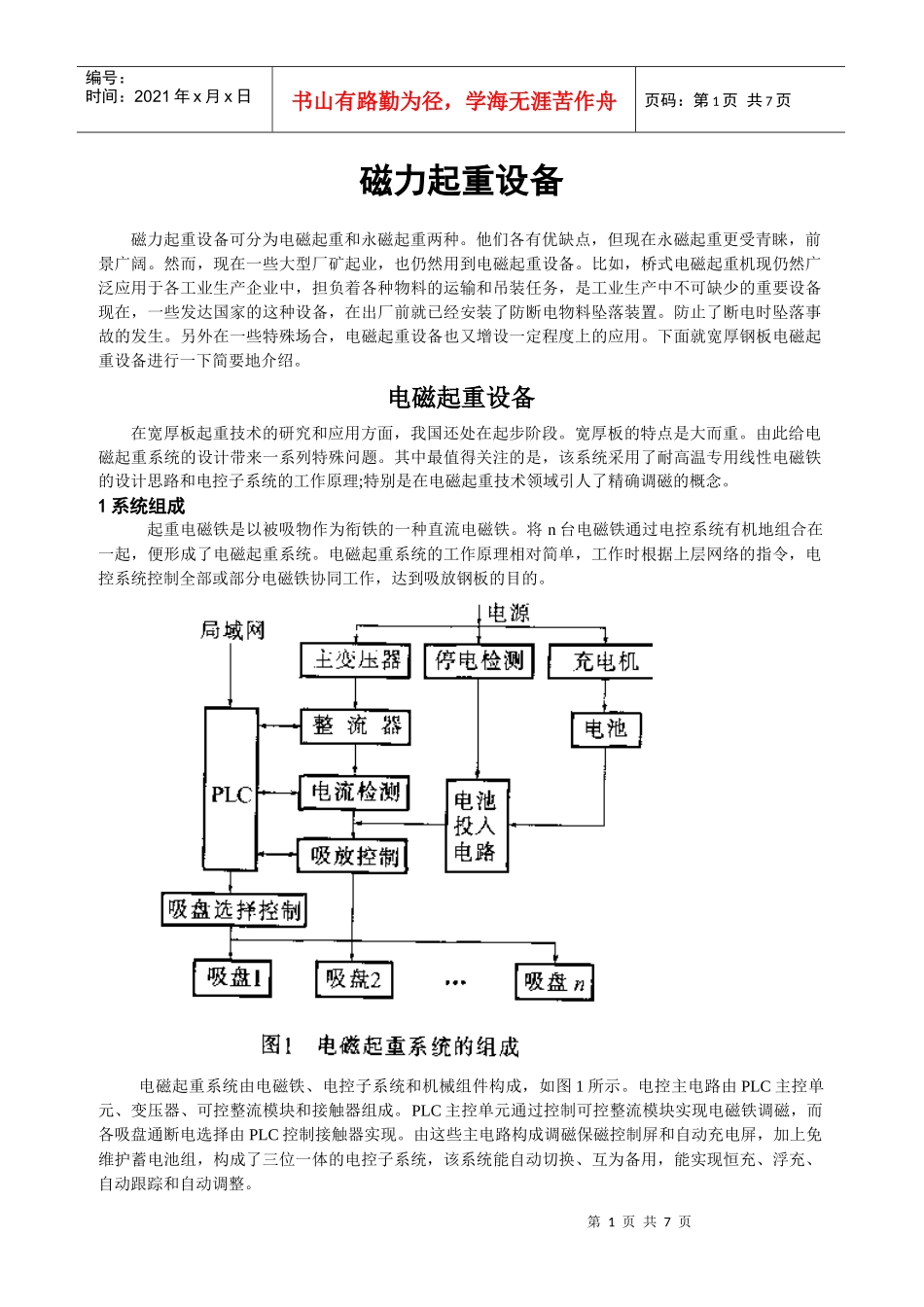

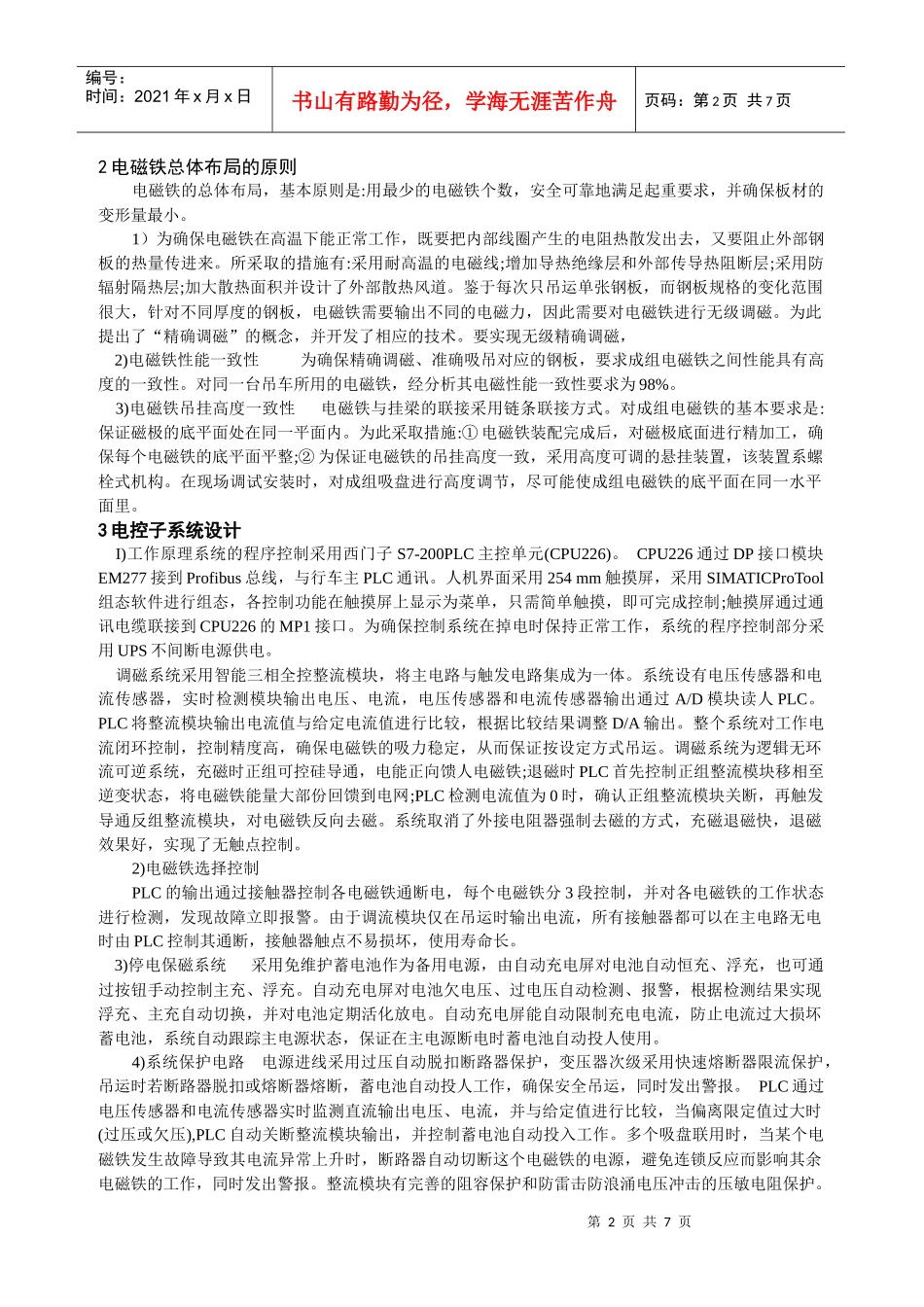

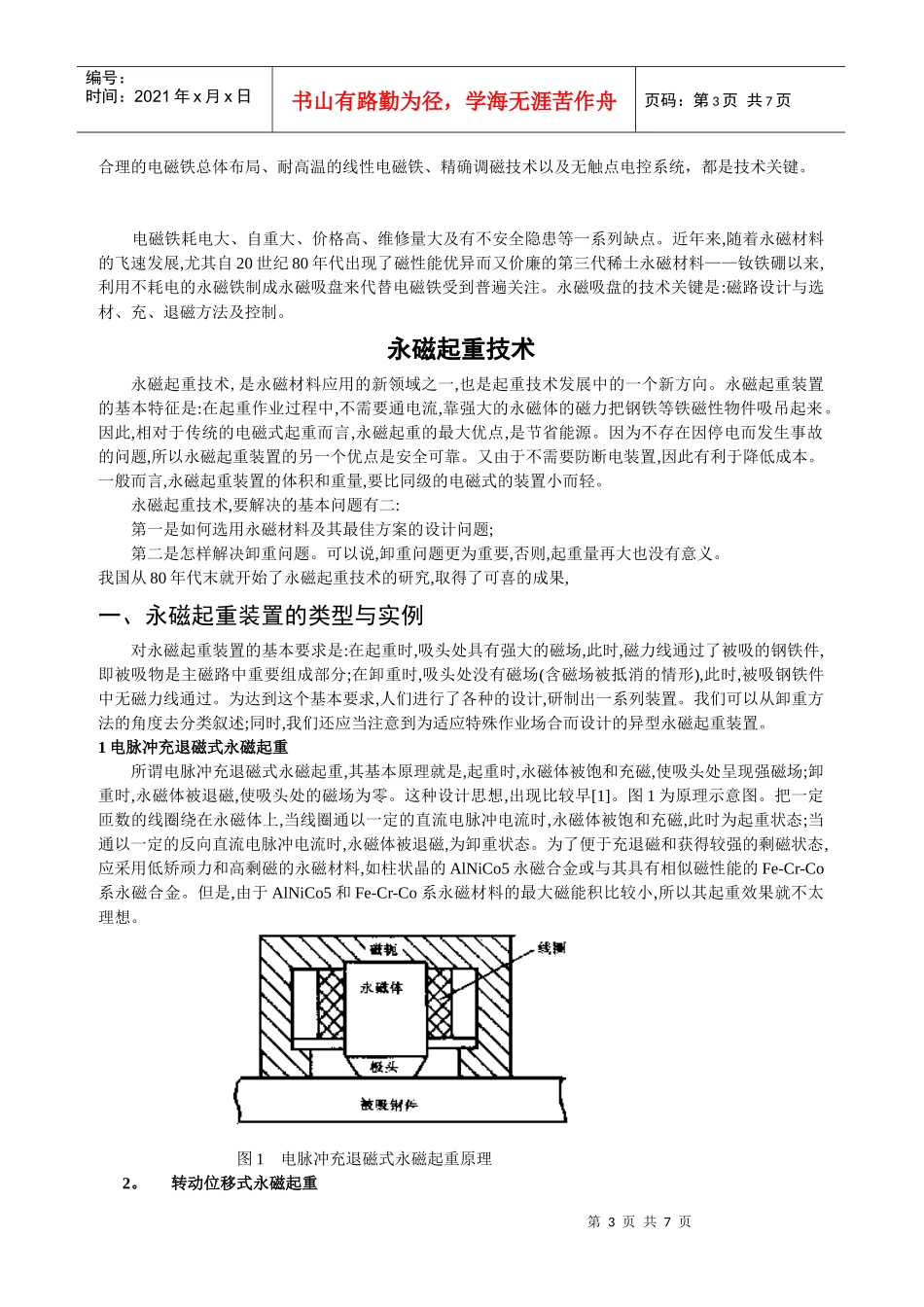

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页磁力起重设备磁力起重设备可分为电磁起重和永磁起重两种。他们各有优缺点，但现在永磁起重更受青睐，前景广阔。然而，现在一些大型厂矿起业，也仍然用到电磁起重设备。比如，桥式电磁起重机现仍然广泛应用于各工业生产企业中，担负着各种物料的运输和吊装任务，是工业生产中不可缺少的重要设备现在，一些发达国家的这种设备，在出厂前就已经安装了防断电物料坠落装置。防止了断电时坠落事故的发生。另外在一些特殊场合，电磁起重设备也又增设一定程度上的应用。下面就宽厚钢板电磁起重设备进行一下简要地介绍。电磁起重设备在宽厚板起重技术的研究和应用方面，我国还处在起步阶段。宽厚板的特点是大而重。由此给电磁起重系统的设计带来一系列特殊问题。其中最值得关注的是，该系统采用了耐高温专用线性电磁铁的设计思路和电控子系统的工作原理;特别是在电磁起重技术领域引人了精确调磁的概念。1系统组成起重电磁铁是以被吸物作为衔铁的一种直流电磁铁。将n台电磁铁通过电控系统有机地组合在一起，便形成了电磁起重系统。电磁起重系统的工作原理相对简单，工作时根据上层网络的指令，电控系统控制全部或部分电磁铁协同工作，达到吸放钢板的目的。电磁起重系统由电磁铁、电控子系统和机械组件构成，如图1所示。电控主电路由PLC主控单元、变压器、可控整流模块和接触器组成。PLC主控单元通过控制可控整流模块实现电磁铁调磁，而各吸盘通断电选择由PLC控制接触器实现。由这些主电路构成调磁保磁控制屏和自动充电屏，加上免维护蓄电池组，构成了三位一体的电控子系统，该系统能自动切换、互为备用，能实现恒充、浮充、自动跟踪和自动调整。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页2电磁铁总体布局的原则电磁铁的总体布局，基本原则是:用最少的电磁铁个数，安全可靠地满足起重要求，并确保板材的变形量最小。1）为确保电磁铁在高温下能正常工作，既要把内部线圈产生的电阻热散发出去，又要阻止外部钢板的热量传进来。所采取的措施有:采用耐高温的电磁线;增加导热绝缘层和外部传导热阻断层;采用防辐射隔热层;加大散热面积并设计了外部散热风道。鉴于每次只吊运单张钢板，而钢板规格的变化范围很大，针对不同厚度的钢板，电磁铁需要输出不同的电磁力，因此需要对电磁铁进行无级调磁。为此提出了“精确调磁”的概念，并开发了相应的技术。要实现无级精确调磁，2)电磁铁性能一致性为确保精确调磁、准确吸吊对应的钢板，要求成组电磁铁之间性能具有高度的一致性。对同一台吊车所用的电磁铁，经分析其电磁性能一致性要求为98%。3)电磁铁吊挂高度一致性电磁铁与挂梁的联接采用链条联接方式。对成组电磁铁的基本要求是:保证磁极的底平面处在同一平面内。为此采取措施:①电磁铁装配完成后，对磁极底面进行精加工，确保每个电磁铁的底平面平整;②为保证电磁铁的吊挂高度一致，采用高度可调的悬挂装置，该装置系螺栓式机构。在现场调试安装时，对成组吸盘进行高度调节，尽可能使成组电磁铁的底平面在同一水平面里。3电控子系统设计I)工作原理系统的程序控制采用西门子S7-200PLC主控单元(CPU226)。CPU226通过DP接口模块EM277接到Profibus总线，与行车主PLC通讯。人机界面采用254mm触摸屏，采用SIMATICProTool组态软件进行组态，各控制功能在触摸屏上显示为菜单，只需简单触摸，即可完成控制;触摸屏通过通讯电缆联接到CPU226的MP1接口。为确保控制系统在掉电时保持正常工作，系统的程序控制部分采用UPS不间断电源供电。调磁系统采用智能三相全控整流模块，将主电路与触发电路集成为一体。系统设有电压传感器和电流传感器，实时检测模块输出电压、电流，电压传感器和电流传感器输出通过A/D模块读人PLC。PLC将整流模块输出电流值与给定电流值进行比较，根据比较结果调整D/A输出。整个系统对工作电流闭环控制，控制精度高，确保电磁铁的吸力稳定，从而保证按设定方式吊运。调磁系统为逻辑无环流可逆系统，充磁时正组可控硅导通，电能正向馈人电磁铁;退磁时PLC首先...
