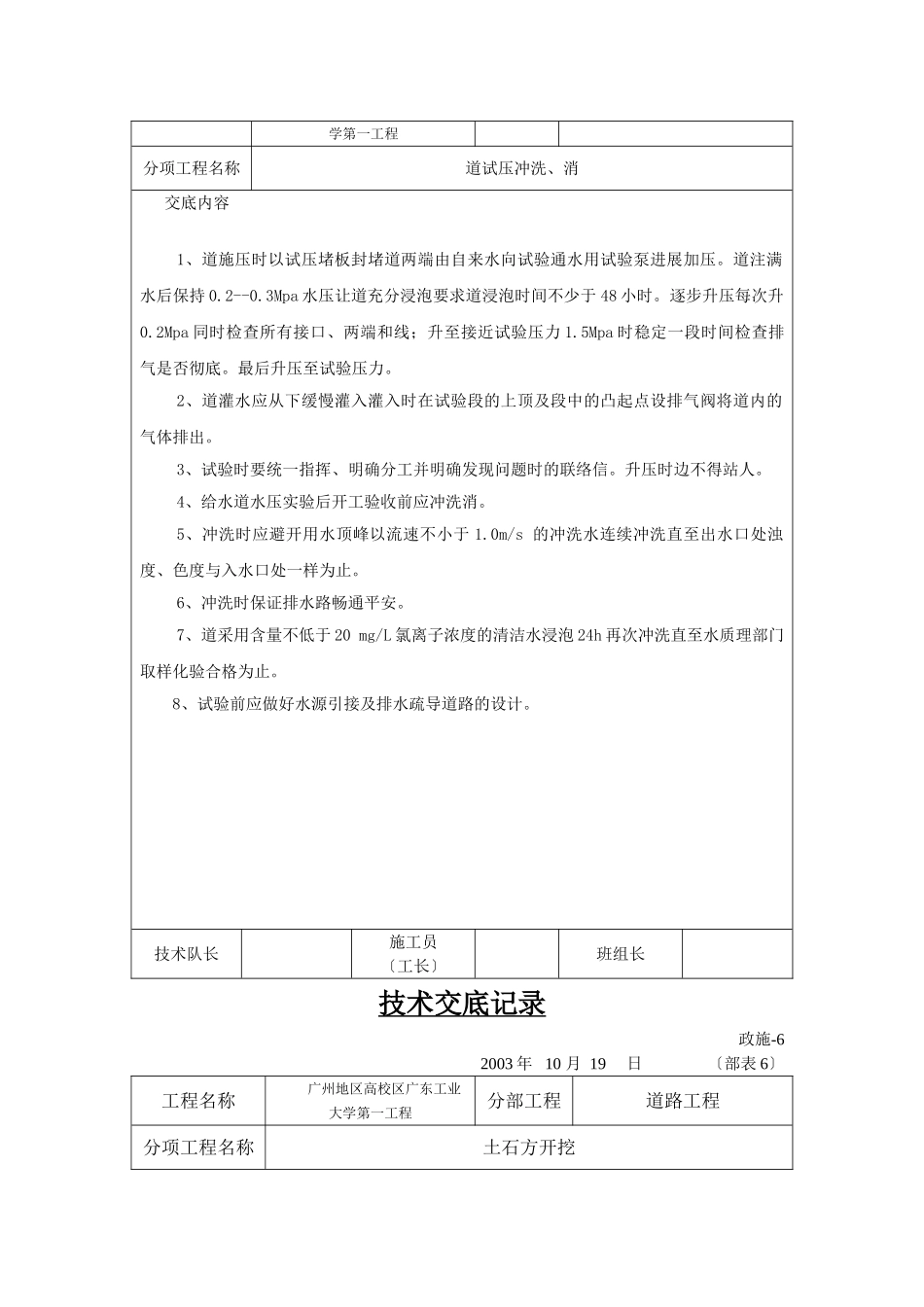

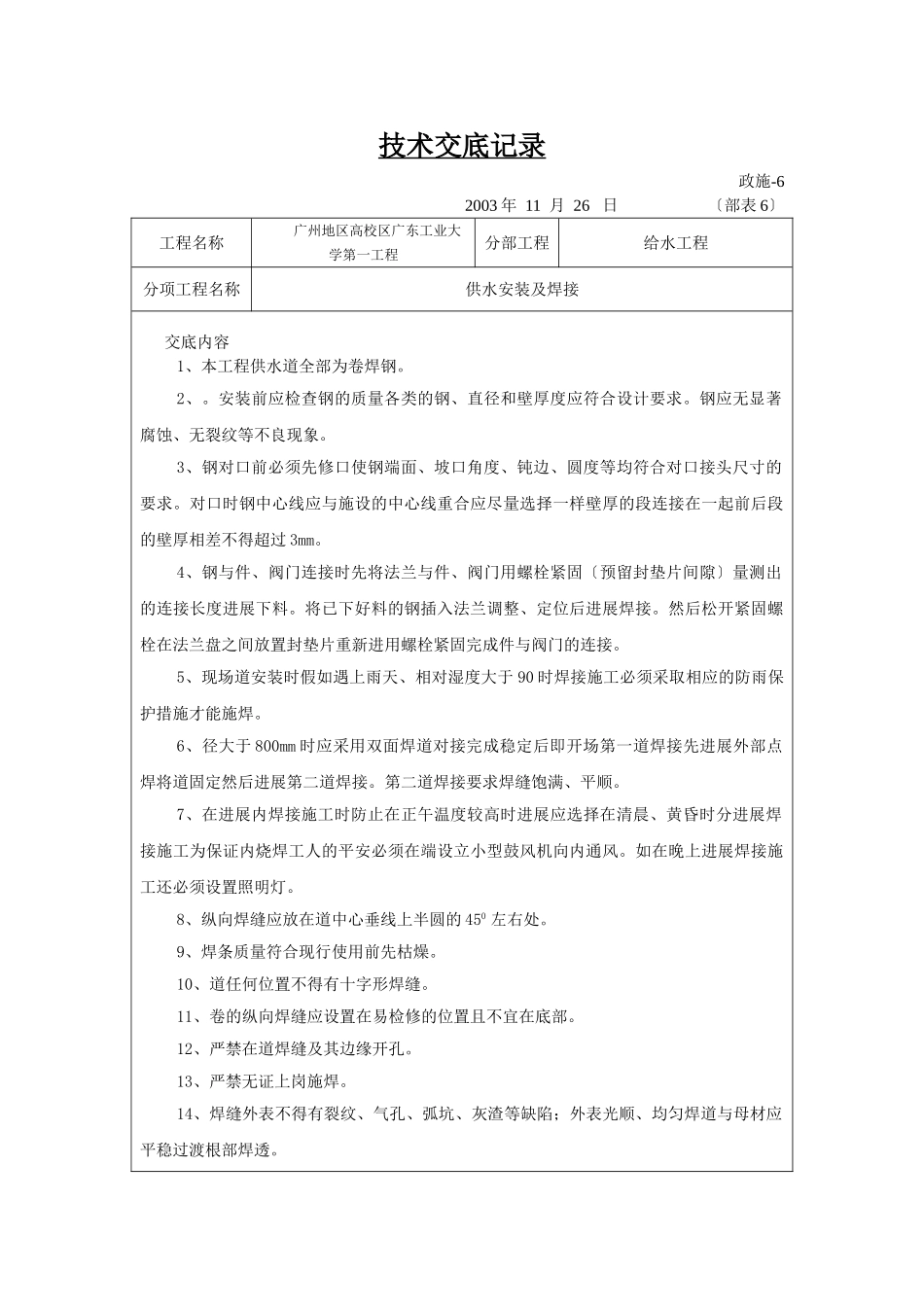

技术交底记录政施-62003年11月26日〔部表6〕工程名称广州地区高校区广东工业大学第一工程分部工程给水工程分项工程名称供水安装及焊接交底内容1、本工程供水道全部为卷焊钢。2、。安装前应检查钢的质量各类的钢、直径和壁厚度应符合设计要求。钢应无显著腐蚀、无裂纹等不良现象。3、钢对口前必须先修口使钢端面、坡口角度、钝边、圆度等均符合对口接头尺寸的要求。对口时钢中心线应与施设的中心线重合应尽量选择一样壁厚的段连接在一起前后段的壁厚相差不得超过3mm。4、钢与件、阀门连接时先将法兰与件、阀门用螺栓紧固〔预留封垫片间隙〕量测出的连接长度进展下料。将已下好料的钢插入法兰调整、定位后进展焊接。然后松开紧固螺栓在法兰盘之间放置封垫片重新进用螺栓紧固完成件与阀门的连接。5、现场道安装时假如遇上雨天、相对湿度大于90时焊接施工必须采取相应的防雨保护措施才能施焊。6、径大于800mm时应采用双面焊道对接完成稳定后即开场第一道焊接先进展外部点焊将道固定然后进展第二道焊接。第二道焊接要求焊缝饱满、平顺。7、在进展内焊接施工时防止在正午温度较高时进展应选择在清晨、黄昏时分进展焊接施工为保证内烧焊工人的平安必须在端设立小型鼓风机向内通风。如在晚上进展焊接施工还必须设置照明灯。8、纵向焊缝应放在道中心垂线上半圆的450左右处。9、焊条质量符合现行使用前先枯燥。10、道任何位置不得有十字形焊缝。11、卷的纵向焊缝应设置在易检修的位置且不宜在底部。12、严禁在道焊缝及其边缘开孔。13、严禁无证上岗施焊。14、焊缝外表不得有裂纹、气孔、弧坑、灰渣等缺陷；外表光顺、均匀焊道与母材应平稳过渡根部焊透。15．道在进场之前已由道消费厂家进展了内外防腐处理内外壁除锈后内壁水泥砂礓衬里〔配合比：水泥：砂：水=1：1：0.4〕；外壁喷砂除锈后先涂防锈底漆环氧富锌再作面漆环氧沥青包玻璃丝布〔四油三布〕处理。由于道在焊接过程中对防腐层有破坏作用故在道安装焊接完成后仍需对焊接口位置进展防腐处理。焊接处防腐处理必须在焊接后进展搭接处采用四油三布处理搭接长度两边各不少于100mm。防腐漆底层要求：焊接外表应光滑无刺无焊瘤、棱角。涂底漆前子外表应去除油垢、灰渣、铁锈基底应枯燥除绣后与涂底漆的时间间隔不超过8h。不得在雨雾或5级以上大风中露天施工。16．道支墩应在道接口做完、道位置固定后修筑。道安装过程中的临时固定支架应在支墩的砌筑砂浆或混凝土到达规定强度后撤除。道及道附件的支墩锚定构造应位置准确锚定应结实。支墩应在巩固的地基上修筑。当无原状土做后背墙时应采取措施保证支墩在受力情况下不致破坏道接口。当采用砌筑支墩时原状土与支墩间应采用砂浆填塞。技术队长施工员〔工长〕班组长技术交底记录政施-62003年11月26日〔部表6〕工程名称广州地区高校区广东工业大分部工程给水工程学第一工程分项工程名称道试压冲洗、消交底内容1、道施压时以试压堵板封堵道两端由自来水向试验通水用试验泵进展加压。道注满水后保持0.2--0.3Mpa水压让道充分浸泡要求道浸泡时间不少于48小时。逐步升压每次升0.2Mpa同时检查所有接口、两端和线；升至接近试验压力1.5Mpa时稳定一段时间检查排气是否彻底。最后升压至试验压力。2、道灌水应从下缓慢灌入灌入时在试验段的上顶及段中的凸起点设排气阀将道内的气体排出。3、试验时要统一指挥、明确分工并明确发现问题时的联络信。升压时边不得站人。4、给水道水压实验后开工验收前应冲洗消。5、冲洗时应避开用水顶峰以流速不小于1.0m/s的冲洗水连续冲洗直至出水口处浊度、色度与入水口处一样为止。6、冲洗时保证排水路畅通平安。7、道采用含量不低于20mg/L氯离子浓度的清洁水浸泡24h再次冲洗直至水质理部门取样化验合格为止。8、试验前应做好水源引接及排水疏导道路的设计。技术队长施工员〔工长〕班组长技术交底记录政施-62003年10月19日〔部表6〕工程名称广州地区高校区广东工业大学第一工程分部工程道路工程分项工程名称土石方开挖交底内容1．开挖前应去除施工范围内的所有障碍物、垃圾、砍伐树木及挖除树根、杂草将清出的杂物运到指定地点。2.开挖前先在坡顶施工截水沟防止雨天地面水及...
