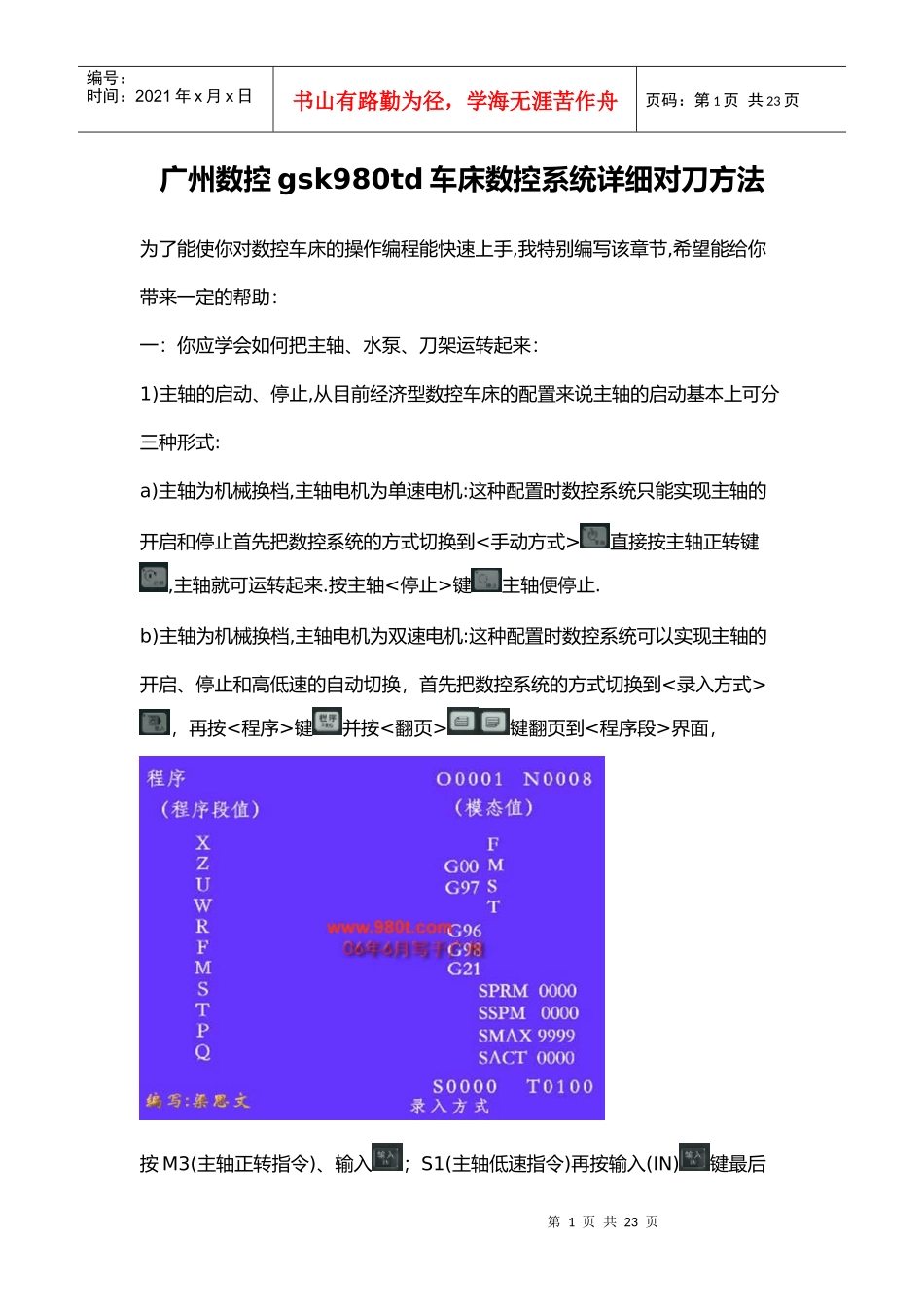

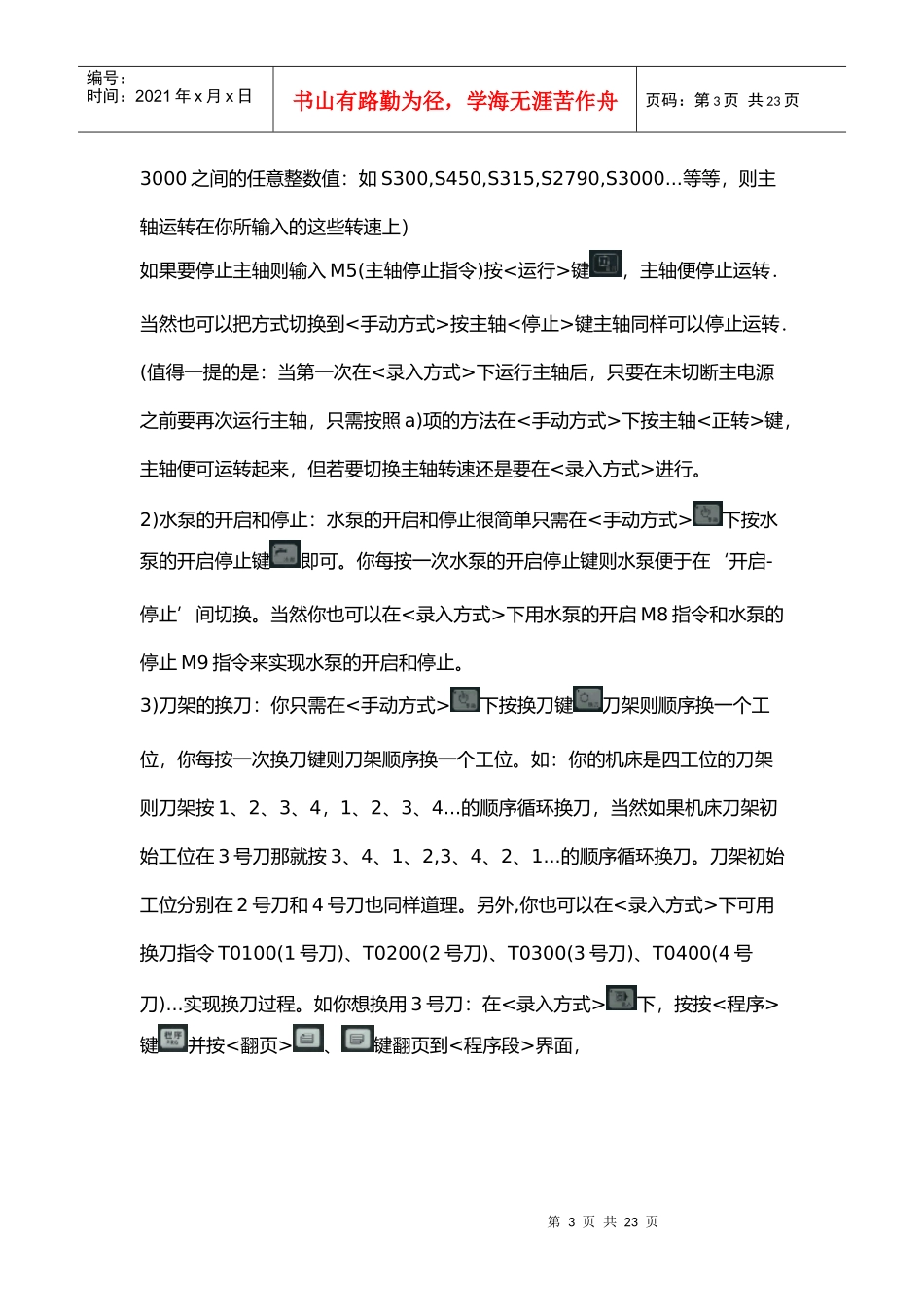

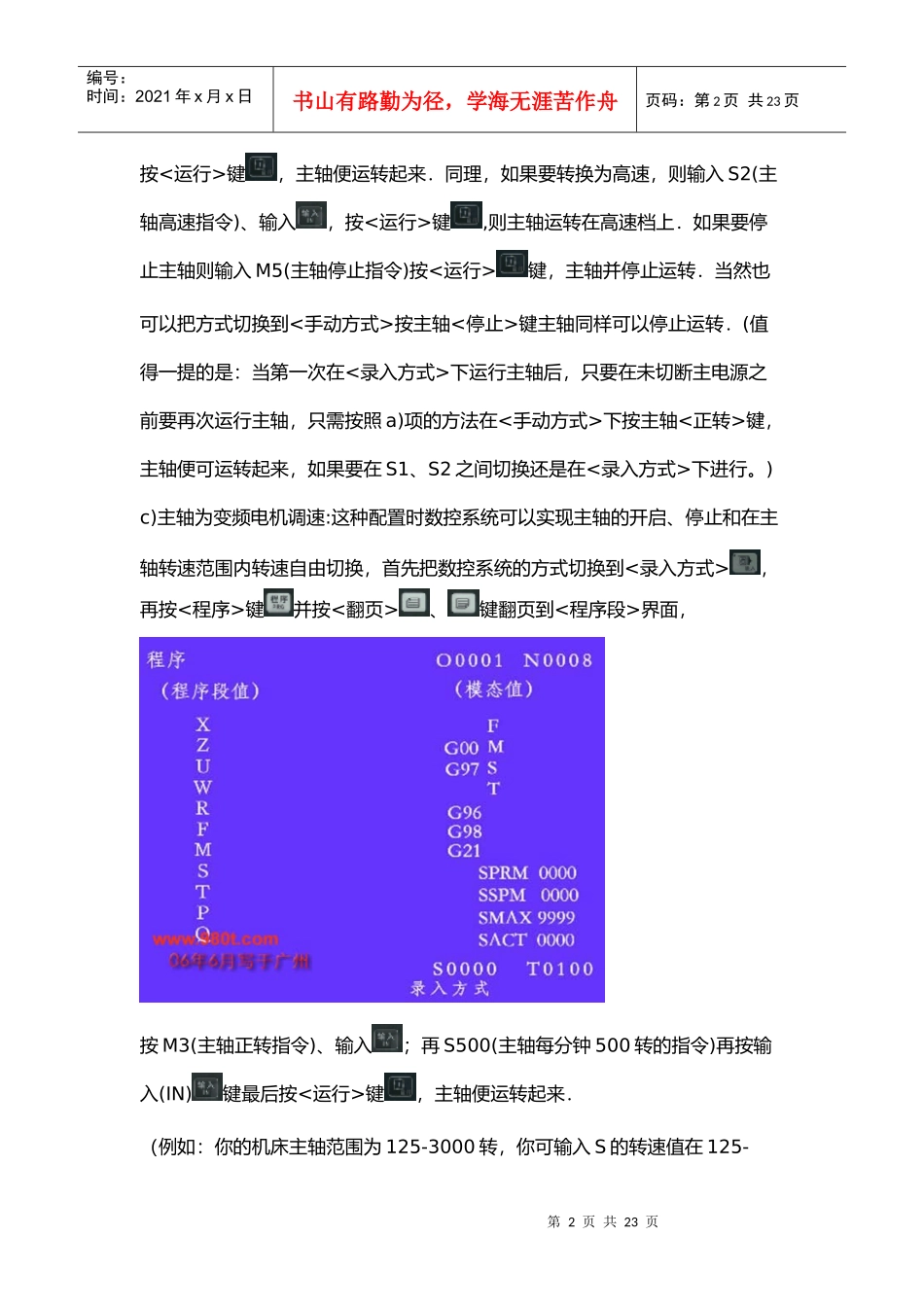

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页广州数控gsk980td车床数控系统详细对刀方法为了能使你对数控车床的操作编程能快速上手,我特别编写该章节,希望能给你带来一定的帮助：一：你应学会如何把主轴、水泵、刀架运转起来：1)主轴的启动、停止,从目前经济型数控车床的配置来说主轴的启动基本上可分三种形式:a)主轴为机械换档,主轴电机为单速电机:这种配置时数控系统只能实现主轴的开启和停止首先把数控系统的方式切换到<手动方式>直接按主轴正转键,主轴就可运转起来.按主轴<停止>键主轴便停止.b)主轴为机械换档,主轴电机为双速电机:这种配置时数控系统可以实现主轴的开启、停止和高低速的自动切换，首先把数控系统的方式切换到<录入方式>，再按<程序>键并按<翻页>键翻页到<程序段>界面，按M3(主轴正转指令)、输入；S1(主轴低速指令)再按输入(IN)键最后第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页按<运行>键，主轴便运转起来．同理，如果要转换为高速，则输入S2(主轴高速指令)、输入，按<运行>键,则主轴运转在高速档上．如果要停止主轴则输入M5(主轴停止指令)按<运行>键，主轴并停止运转．当然也可以把方式切换到<手动方式>按主轴<停止>键主轴同样可以停止运转．(值得一提的是：当第一次在<录入方式>下运行主轴后，只要在未切断主电源之前要再次运行主轴，只需按照a)项的方法在<手动方式>下按主轴<正转>键，主轴便可运转起来，如果要在S1、S2之间切换还是在<录入方式>下进行。)c)主轴为变频电机调速:这种配置时数控系统可以实现主轴的开启、停止和在主轴转速范围内转速自由切换，首先把数控系统的方式切换到<录入方式>，再按<程序>键并按<翻页>、键翻页到<程序段>界面，按M3(主轴正转指令)、输入；再S500(主轴每分钟500转的指令)再按输入(IN)键最后按<运行>键，主轴便运转起来．（例如：你的机床主轴范围为125-3000转，你可输入S的转速值在125-第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页3000之间的任意整数值：如S300,S450,S315,S2790,S3000...等等，则主轴运转在你所输入的这些转速上）如果要停止主轴则输入M5(主轴停止指令)按<运行>键，主轴便停止运转．当然也可以把方式切换到<手动方式>按主轴<停止>键主轴同样可以停止运转．(值得一提的是：当第一次在<录入方式>下运行主轴后，只要在未切断主电源之前要再次运行主轴，只需按照a)项的方法在<手动方式>下按主轴<正转>键，主轴便可运转起来，但若要切换主轴转速还是要在<录入方式>进行。2)水泵的开启和停止：水泵的开启和停止很简单只需在<手动方式>下按水泵的开启停止键即可。你每按一次水泵的开启停止键则水泵便于在‘开启-停止’间切换。当然你也可以在<录入方式>下用水泵的开启M8指令和水泵的停止M9指令来实现水泵的开启和停止。3)刀架的换刀：你只需在<手动方式>下按换刀键刀架则顺序换一个工位，你每按一次换刀键则刀架顺序换一个工位。如：你的机床是四工位的刀架则刀架按1、2、3、4，1、2、3、4...的顺序循环换刀，当然如果机床刀架初始工位在3号刀那就按3、4、1、2,3、4、2、1...的顺序循环换刀。刀架初始工位分别在2号刀和4号刀也同样道理。另外,你也可以在<录入方式>下可用换刀指令T0100(1号刀)、T0200(2号刀)、T0300(3号刀)、T0400(4号刀)...实现换刀过程。如你想换用3号刀：在<录入方式>下，按按<程序>键并按<翻页>、键翻页到<程序段>界面，第4页共23页第3页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页按T0300并按输入(IN)，再按<运行>键，则刀架自动换到三号刀，其它工位的换刀同理。（注：T0100的T后面有四位数，前二位表示刀架的工位数，而后面二位数表示该工位所要执行的刀偏号，T0200表示只执行2号刀的换刀过程而不执行刀偏，T0202则有执行2号刀偏的过程，而T0207则是换2号刀并执行7号刀偏）二：X、Z进给轴的运动．首先在按轴运动键之前你必须认真确认：1、各轴运动时拖板上的四工位电动刀架（特别是刀架电机）是...
