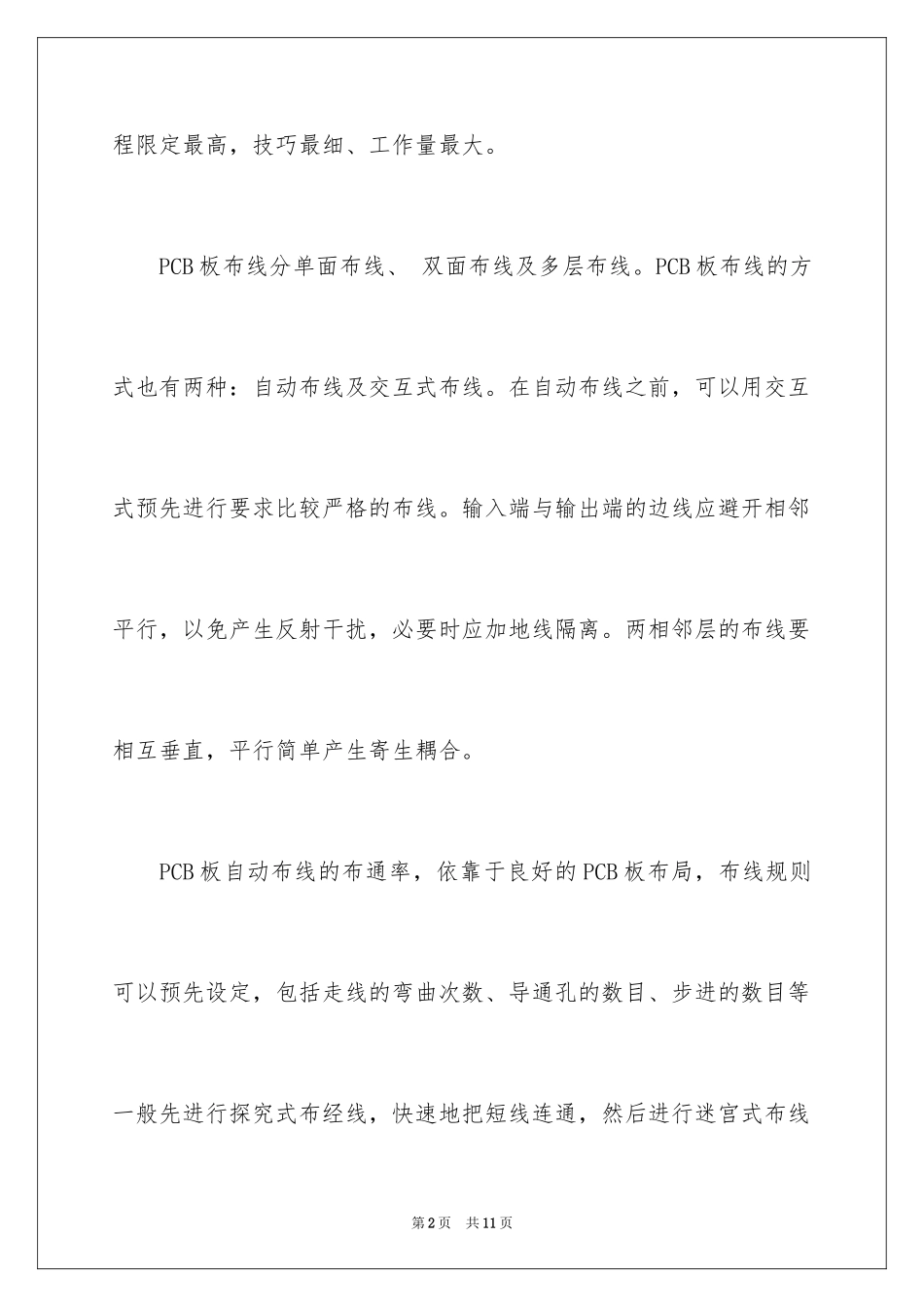

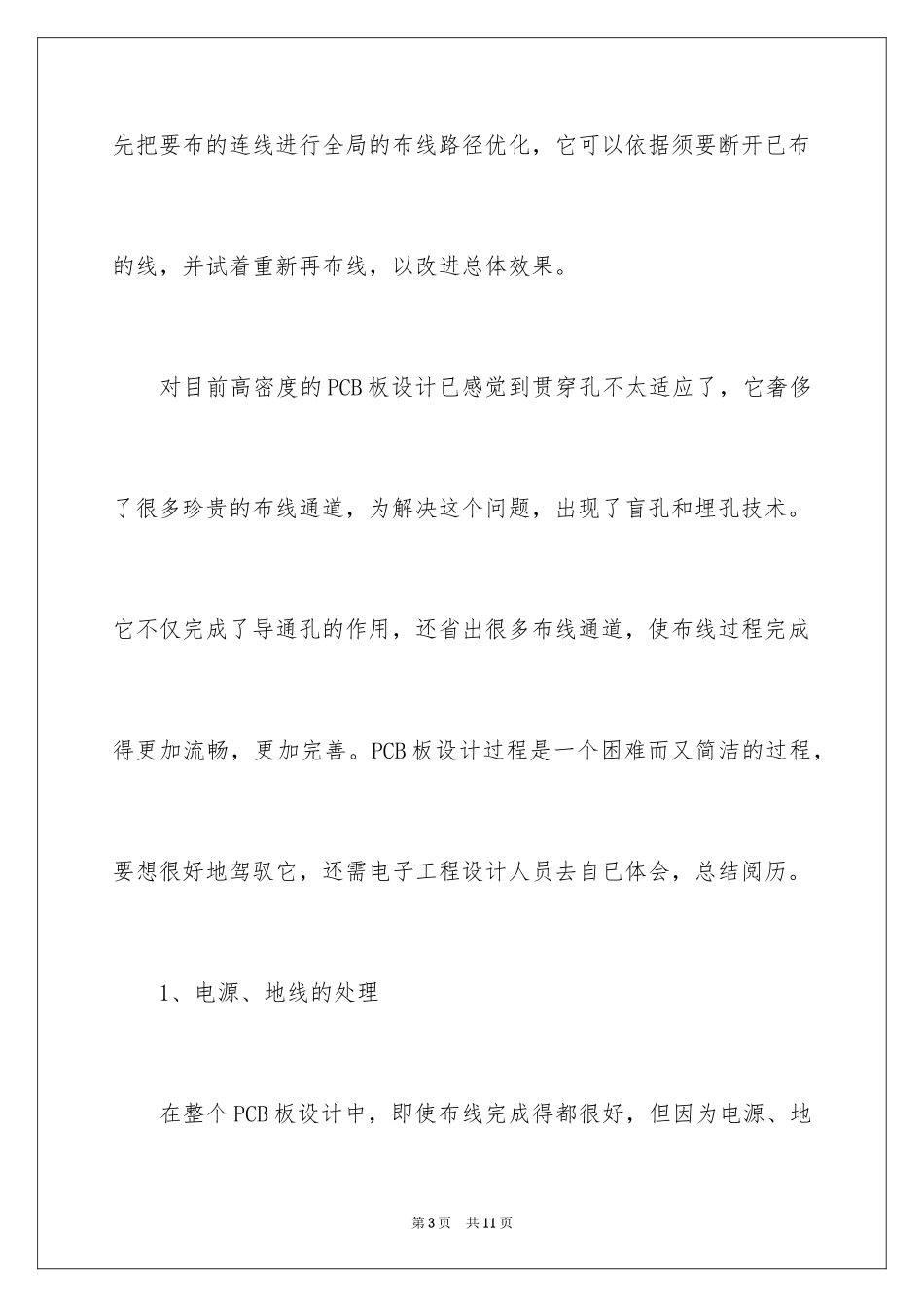

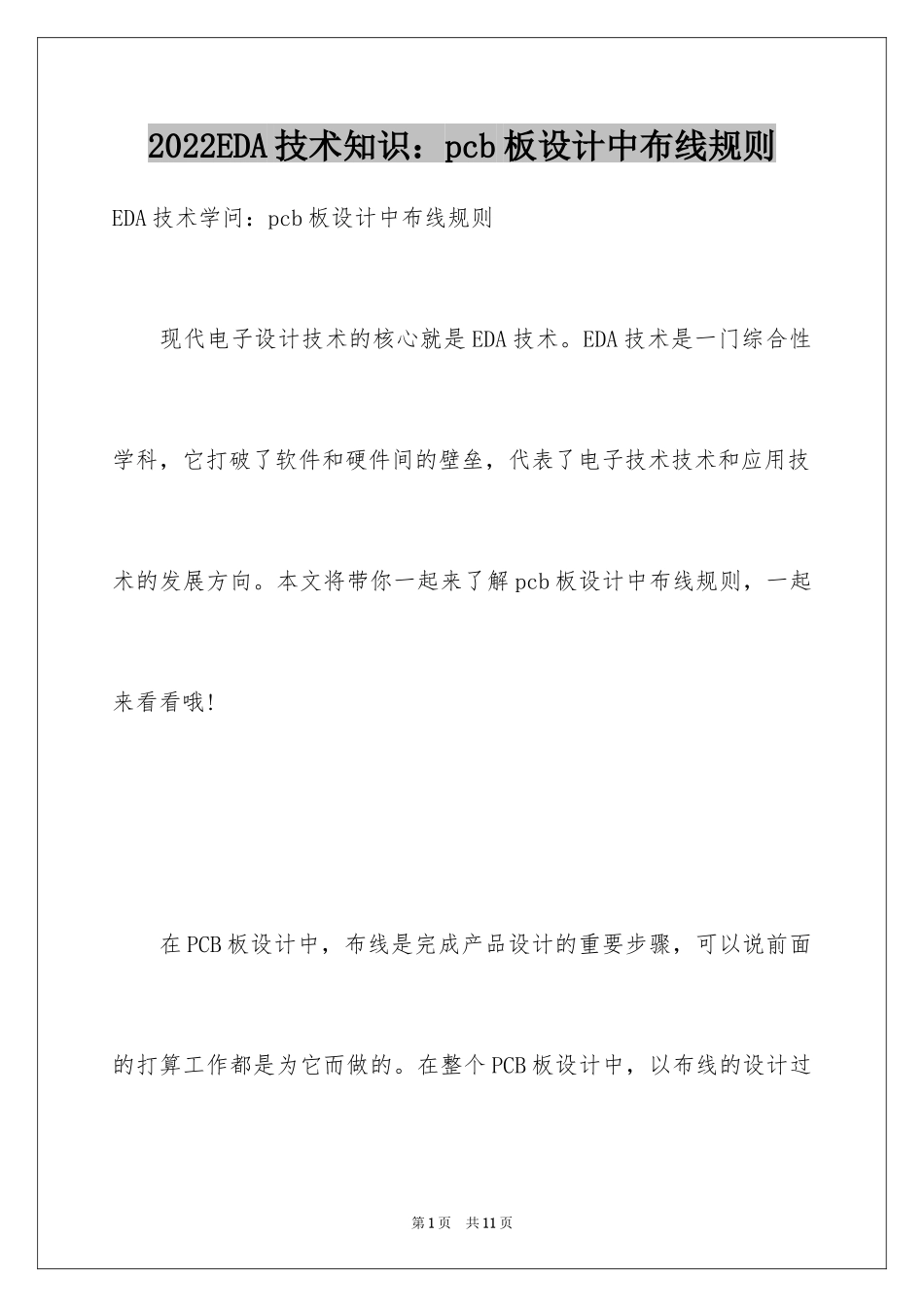

2022EDA技术知识：pcb板设计中布线规则EDA技术学问：pcb板设计中布线规则现代电子设计技术的核心就是EDA技术。EDA技术是一门综合性学科，它打破了软件和硬件间的壁垒，代表了电子技术技术和应用技术的发展方向。本文将带你一起来了解pcb板设计中布线规则，一起来看看哦!在PCB板设计中，布线是完成产品设计的重要步骤，可以说前面的打算工作都是为它而做的。在整个PCB板设计中，以布线的设计过第1页共11页程限定最高，技巧最细、工作量最大。PCB板布线分单面布线、双面布线及多层布线。PCB板布线的方式也有两种：自动布线及交互式布线。在自动布线之前，可以用交互式预先进行要求比较严格的布线。输入端与输出端的边线应避开相邻平行，以免产生反射干扰，必要时应加地线隔离。两相邻层的布线要相互垂直，平行简单产生寄生耦合。PCB板自动布线的布通率，依靠于良好的PCB板布局，布线规则可以预先设定，包括走线的弯曲次数、导通孔的数目、步进的数目等一般先进行探究式布经线，快速地把短线连通，然后进行迷宫式布线第2页共11页先把要布的连线进行全局的布线路径优化，它可以依据须要断开已布的线，并试着重新再布线，以改进总体效果。对目前高密度的PCB板设计已感觉到贯穿孔不太适应了，它奢侈了很多珍贵的布线通道，为解决这个问题，出现了盲孔和埋孔技术。它不仅完成了导通孔的作用，还省出很多布线通道，使布线过程完成得更加流畅，更加完善。PCB板设计过程是一个困难而又简洁的过程，要想很好地驾驭它，还需电子工程设计人员去自已体会，总结阅历。1、电源、地线的处理在整个PCB板设计中，即使布线完成得都很好，但因为电源、地第3页共11页线的考虑不周到而引起的干扰，会使产品的性能下降，有时甚至影响到产品的胜利率。所以对电源、地线的布线要仔细对待，把电源、地线所产生的噪音干扰降到最低限度，以保证产品的质量。对每个从事电子产品设计的工程人员来说都明白地线与电源线之间噪音所产生的缘由，现只对降低式抑制噪音作以表述。众所周知的是在电源、地线之间加上去耦电容。尽量加宽电源、地线宽度，最好是地线比电源线宽，它们的关系是：地线>电源线>信号线，通常信号线宽为：0.2～0.3mm，最经细宽度可达0.05～0.07mm，电源线为1.2～2.5mm，对数字电路的PCB可用宽的地导线组成一个回路，第4页共11页即构成一个地网来运用(模拟电路的地不能这样运用)用大面积铜层作地线用，在印制板上把没被用上的地方都与地相连接作为地线用。或是做成多层板，电源，地线各占用一层。2、数字电路与模拟电路的共地处理现在有很多PCB板不再是单一功能电路(数字或模拟电路)，而是由数字电路和模拟电路混合构成的。因此在PCB板设计布线时就须要考虑它们之间相互干扰问题，特殊是地线上的噪音干扰。数字电路的频率高，模拟电路的敏感度强，对信号线来说，高频的信号线尽可能远离敏感的模拟电路件，对地线来说，整个PCB板对外界只有一个结第5页共11页点，所以必需在PCB板内部进行处理数、模共地的问题。而在PCB板内部数字地和模拟地事实上是分开的，它们之间互不相连，只是在PCB板与外界连接的接口处(如插头等)。数字地与模拟地有一点短接，请留意，只有一个连接点。也有在PCB板上不共地的，这由系统设计来确定。3、信号线布在电(地)层上在多层PCB板布线时，由于在信号线层没有布完的线剩下已经不多，再多加层数就会造成奢侈，也会给生产增加肯定的工作量，成本也相应增加了，为解决这个冲突，可以考虑在电(地)层上进行布线。第6页共11页首先应考虑用电源层，其次才是地层。因为最好是保留地层的完整性。4、大面积导体中连接腿的处理在大面积的接地(电)中，常用元器件的腿与其连接，对连接腿的处理须要进行综合的考虑，就电气性能而言，元件腿的焊盘与铜面满接为好，但对元件的焊接装配就存在一些不良隐患如：①焊接须要大功率加热器。②简单造成虚焊点。所以兼顾电气性能与工艺须要，做成十字花焊盘，称之为热隔离(heatshield)俗称热焊盘(Thermal)，这样，可使在焊接时因截面过分散热而产生虚焊点的可第7页共11页能性大大削减。多层PCB板的接电(地)层腿的处理相同。5、PCB板布线中网络系统的...
