进风立井井筒掘砌工程施工组织设计VIP免费

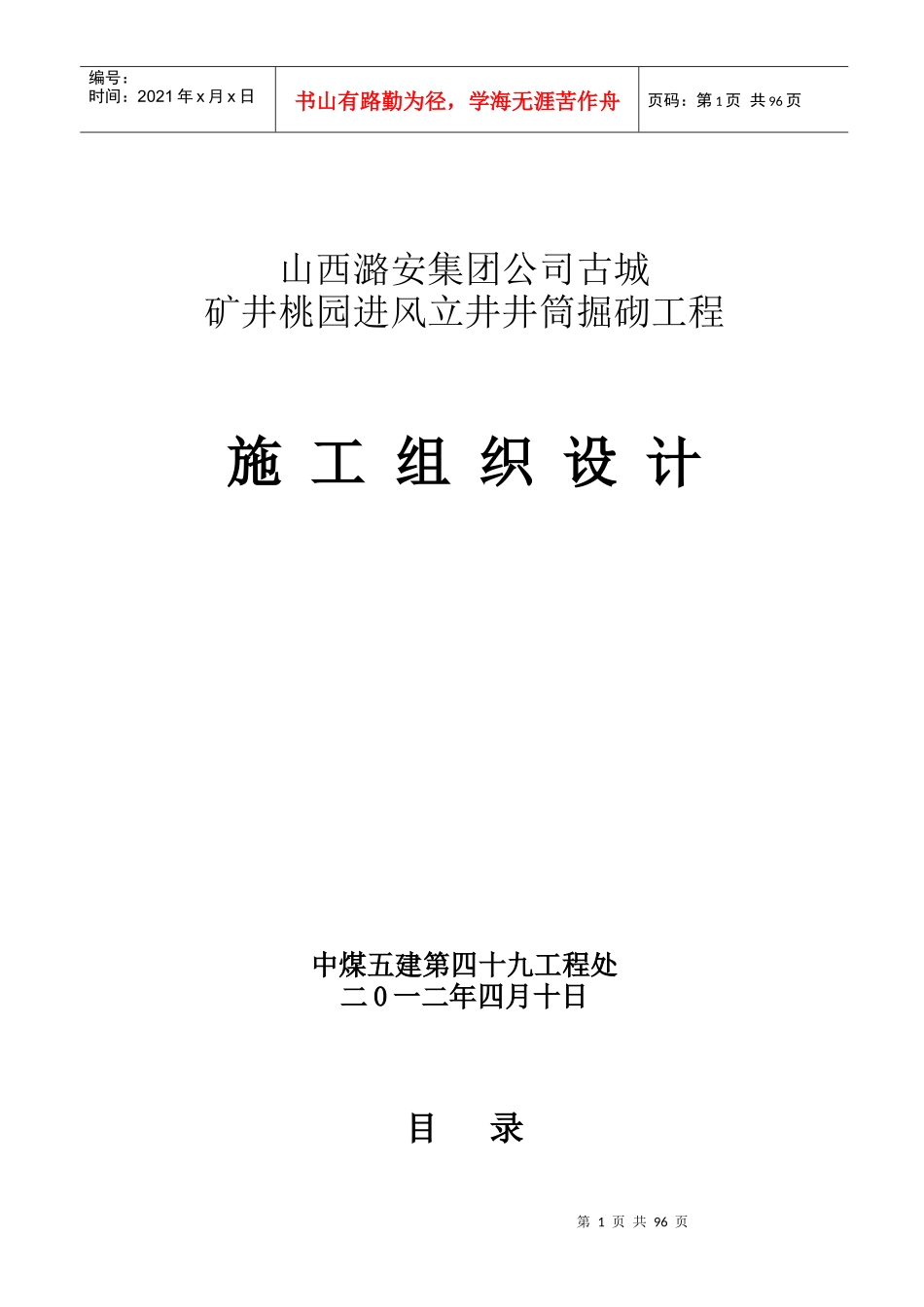

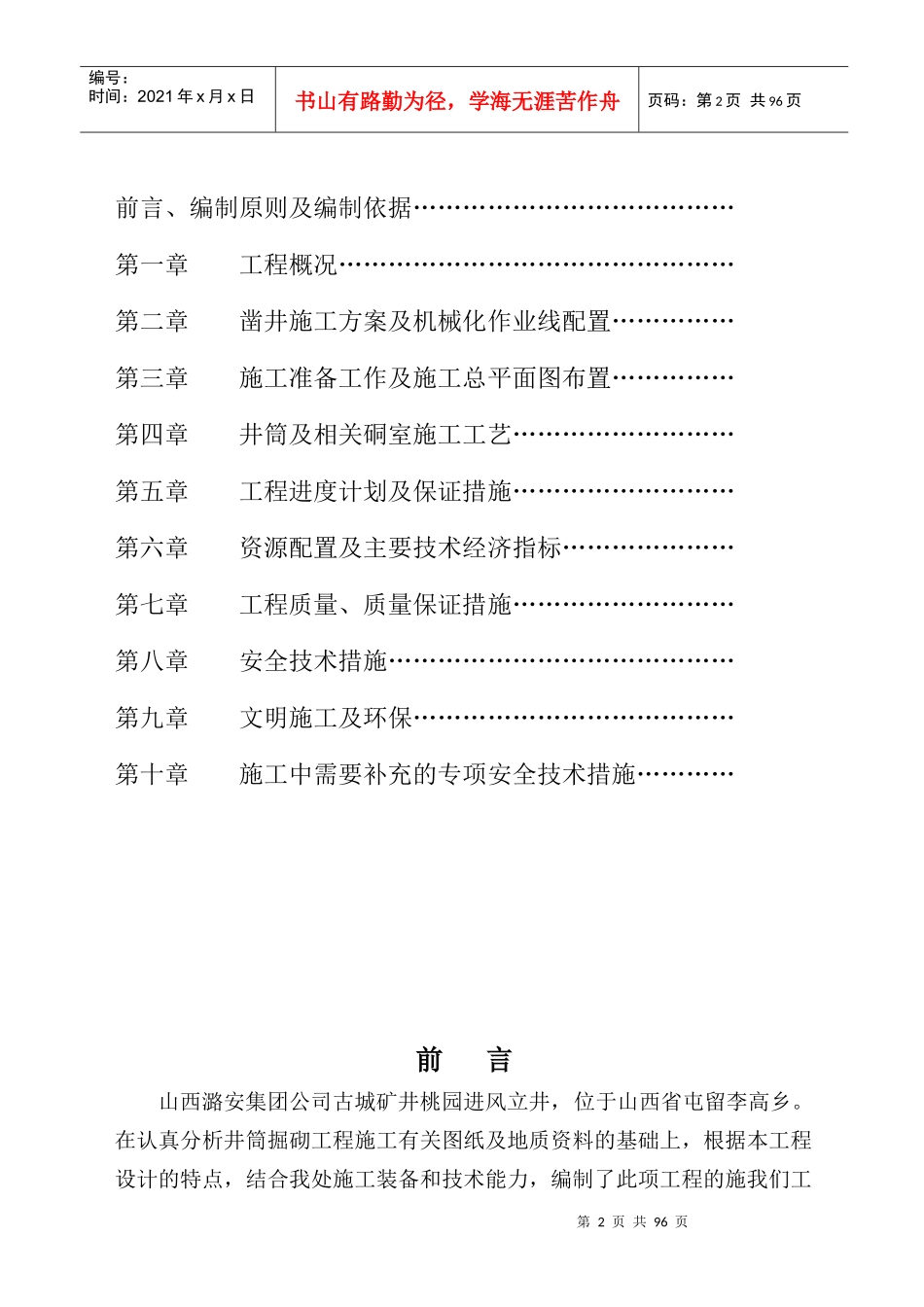

第1页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共96页山西潞安集团公司古城矿井桃园进风立井井筒掘砌工程施工组织设计中煤五建第四十九工程处二0一二年四月十日目录第2页共96页第1页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共96页前言、编制原则及编制依据…………………………………第一章工程概况…………………………………………第二章凿井施工方案及机械化作业线配置……………第三章施工准备工作及施工总平面图布置……………第四章井筒及相关硐室施工工艺………………………第五章工程进度计划及保证措施………………………第六章资源配置及主要技术经济指标…………………第七章工程质量、质量保证措施………………………第八章安全技术措施……………………………………第九章文明施工及环保…………………………………第十章施工中需要补充的专项安全技术措施…………前言山西潞安集团公司古城矿井桃园进风立井，位于山西省屯留李高乡。在认真分析井筒掘砌工程施工有关图纸及地质资料的基础上，根据本工程设计的特点，结合我处施工装备和技术能力，编制了此项工程的施我们工第3页共96页第2页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共96页组织设计，选用了行之有效的设备和先进可靠的施工技术、施工工艺，井筒施工采用混合作业方式。工程质量目标：井筒施工矿建工程合格。安全管理目标：无重伤、无死亡，实现文明施工。我们在本工程的建设中，将主动接受建设单位的监督和指导，强化企业管理，积极采用新技术、新材料、新设备、新工艺，以一流的管理，一流的施工技术和装备，创造出一流的施工质量和速度，按工期要求，保质保量地完成此项工程的施工。一、编制原则：1、认真执行国家的各项建设方针和技术政策，在确保施工安全、工程质量和工期目标的前提下，科学合理地组织施工。2、积极推广应用新技术、新工艺、新设备、新材料，优化施工方案，合理安排施工顺序，组织平行交叉作业，加快施工准备工作进度。3、提高机械化程度水平，改善工作环境和劳动条件，提高劳动生产率，缩短建井工期。4、合理安排资源和劳动组织，有计划、有重点地组织人力和物力，确保各项经济技术指标的全面实现，以获得社会经济效益。5、控制临时工程，降低工程成本。6、搞好文明施工和环境保护。二、编制依据：1.《山西潞安集团公司桃园矿井进风立井井筒掘砌工程施工合同》、山西潞安集团公司古城矿井桃园进风立井井筒井壁结构图纸、地质资料等。2.《煤矿井巷工程施工规范》(GB50511-2010)3.《煤矿井巷工程质量验收规范》(GB50213-2010)4.《煤矿安全规程》（2011版）5.《混凝土结构工程施工质量验收规范》(GB50204-2002)第4页共96页第3页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共96页6.《煤矿建设安全规范》（AQ1083-2011）7.《煤炭建设工程质量技术资料管理规定与评级办法》(1999年版)8.《混凝土质量控制标准》(GB50164-92)9.《凿井工程图册》(1998年版)10.《建井工程手册》(2003年版)11.《立井井筒施工标准》（QB/LJSG002-2011）12.其它与本工程有关的国家及部颁现行的各种技术规范、规程、规定。第一章工程概况第5页共96页第4页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共96页一、矿井简介古城井田位于山西省长治市西，行政区划隶属于长子、屯留县管辖。矿井设计年生产能力8.0Mt/a。工业广场内布置进风井和回风井二个井筒，井筒表土均采用冻结法凿井。二、工程特征进风立井设计净直径Ф9.0m，井深652.5m。冻结掘砌深度194.5m，基岩段掘砌井深459.8m（含锅底1.8m）。主要施工概况为：锁口（0～-10m段）；冻结段内/外井壁支护：钢筋混凝土井壁；内外层井壁厚分别为800mm、700mm，整体浇筑11m，井壁厚度1500mm，砼强度等级C45；基岩段采用素混凝土井壁，混凝土强度C40，壁厚800mm。井筒主要特征表如下：顺序名称单位进风立井1井口座标Xm4012031.000Ym38404960.0002井口设计标高m+937.53方位角度4净直径mΦ9.05净断面m263...
