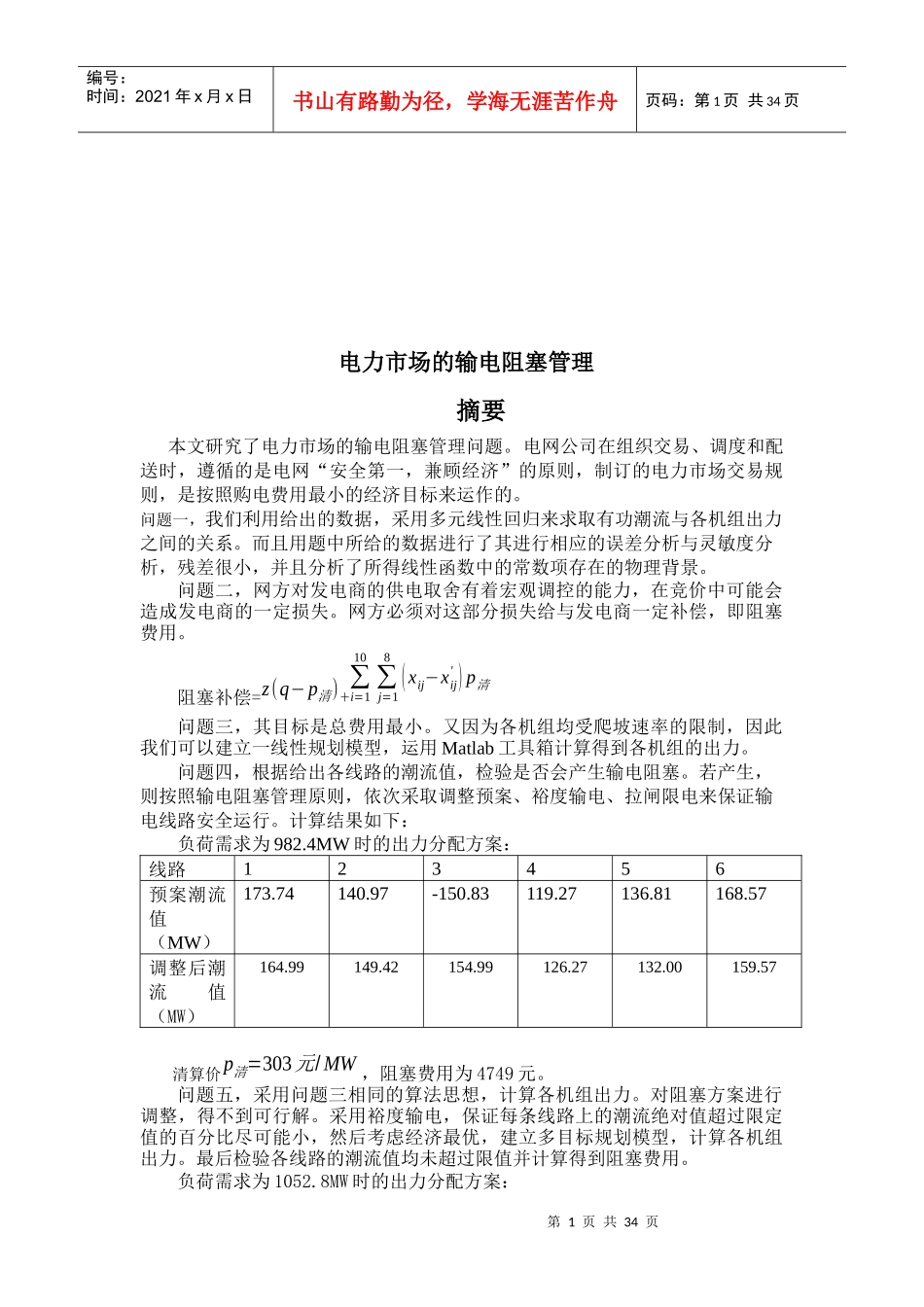

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页电力市场的输电阻塞管理摘要本文研究了电力市场的输电阻塞管理问题。电网公司在组织交易、调度和配送时，遵循的是电网“安全第一，兼顾经济”的原则，制订的电力市场交易规则，是按照购电费用最小的经济目标来运作的。问题一，我们利用给出的数据，采用多元线性回归来求取有功潮流与各机组出力之间的关系。而且用题中所给的数据进行了其进行相应的误差分析与灵敏度分析，残差很小，并且分析了所得线性函数中的常数项存在的物理背景。问题二，网方对发电商的供电取舍有着宏观调控的能力，在竞价中可能会造成发电商的一定损失。网方必须对这部分损失给与发电商一定补偿，即阻塞费用。阻塞补偿=z(q−p清)+∑i=110∑j=18(xij−xij')p清问题三，其目标是总费用最小。又因为各机组均受爬坡速率的限制，因此我们可以建立一线性规划模型，运用Matlab工具箱计算得到各机组的出力。问题四，根据给出各线路的潮流值，检验是否会产生输电阻塞。若产生，则按照输电阻塞管理原则，依次采取调整预案、裕度输电、拉闸限电来保证输电线路安全运行。计算结果如下：负荷需求为982.4MW时的出力分配方案：线路123456预案潮流值（MW）173.74140.97-150.83119.27136.81168.57调整后潮流值（MW）164.99149.42154.99126.27132.00159.57清算价p清=303元/MW，阻塞费用为4749元。问题五，采用问题三相同的算法思想，计算各机组出力。对阻塞方案进行调整，得不到可行解。采用裕度输电，保证每条线路上的潮流绝对值超过限定值的百分比尽可能小，然后考虑经济最优，建立多目标规划模型，计算各机组出力。最后检验各线路的潮流值均未超过限值并计算得到阻塞费用。负荷需求为1052.8MW时的出力分配方案：第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页机组12345678预案出力（mw）15081218.299.5135150102.1117调整后出力（mw）1538822899.515215560.3117线路123456调整后潮流（mw）173.41143.58155.21124.68135.3160.42清算价p清=356元/MW，阻塞费用为889.55元。一、问题重述电力从生产到使用的四大环节发电、输电、配电和用电是瞬间完成的。我国电力市场初期是发电侧电力市场，采取交易与调度一体化的模式。电网公司在组织交易、调度和配送时，必须遵循电网“安全第一”的原则，同时要制订一个电力市场交易规则，按照购电费用最小的经济目标来运作。市场交易-调度中心根据负荷预报和交易规则制订满足电网安全运行的调度计划，即各发电机组的出力（发电功率）分配方案。设某电网有若干台发电机组和若干条主要线路，每条线路上的有功潮流（输电功率和方向）取决于电网结构和各发电机组的出力。电网每条线路上的有功潮流的绝对值有一安全限值，限值还具有一定的相对安全裕度（即在应急情况下潮流绝对值可以超过限值的百分比的上限）。如果各机组出力分配方案使某条线路上的有功潮流的绝对值超出限值，称为输电阻塞。当发生输电阻塞时，需要研究如何制订既安全又经济的调度计划，使各线路的潮流值的绝对值不超过相对安全裕度且阻塞费用最小。二、模型假设1、忽略电流在网络传输中的损失，即线路有功潮流等于机组出力之和；2、机组的爬坡速率是一个总体指标，各个段其变化的速率与之不等；3、每条线路上的有功潮流只取决于电网结构和各发电机组的出力，即输电线路与发电机组间满足固定的函数关系；4、每个时段的负荷预报和机组出力分配计划的参照时刻均为该时段结束时刻。三、问题分析电网公司在组织交易、调度和配送时，遵循的是电网“安全第一，兼顾经济”的原则，制订的电力市场交易规则，是按照购电费用最小的经济目标来运作的。由于输电线路传输容量的限制，有功潮流的绝对值不能超过其安全限值，否则将引起输电阻塞，危及电网安全，此时必须对各机组的出力分配方案做调整，以消除阻塞。这样就会使部分序内容量不能出力，只能用序外容量在被迫第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页低于其报价的清算价上出力。为了...
