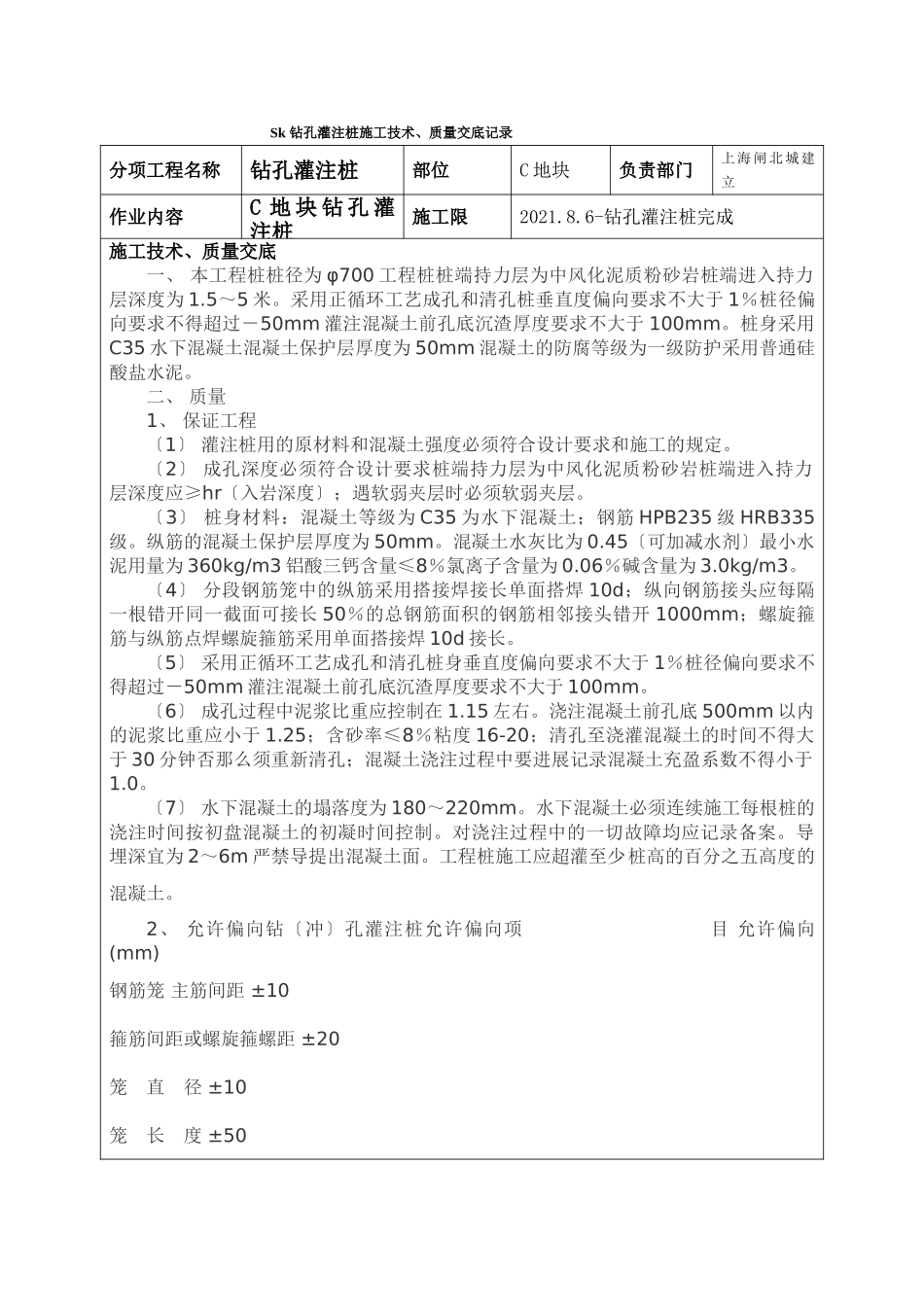

Sk钻孔灌注桩施工技术、质量交底记录分项工程名称钻孔灌注桩部位C地块负责部门上海闸北城建立作业内容C地块钻孔灌注桩施工限2021.8.6-钻孔灌注桩完成施工技术、质量交底一、本工程桩桩径为φ700工程桩桩端持力层为中风化泥质粉砂岩桩端进入持力层深度为1.5～5米。采用正循环工艺成孔和清孔桩垂直度偏向要求不大于1％桩径偏向要求不得超过－50mm灌注混凝土前孔底沉渣厚度要求不大于100mm。桩身采用C35水下混凝土混凝土保护层厚度为50mm混凝土的防腐等级为一级防护采用普通硅酸盐水泥。二、质量1、保证工程〔1〕灌注桩用的原材料和混凝土强度必须符合设计要求和施工的规定。〔2〕成孔深度必须符合设计要求桩端持力层为中风化泥质粉砂岩桩端进入持力层深度应≥hr〔入岩深度〕；遇软弱夹层时必须软弱夹层。〔3〕桩身材料：混凝土等级为C35为水下混凝土；钢筋HPB235级HRB335级。纵筋的混凝土保护层厚度为50mm。混凝土水灰比为0.45〔可加减水剂〕最小水泥用量为360kg/m3铝酸三钙含量≤8％氯离子含量为0.06％碱含量为3.0kg/m3。〔4〕分段钢筋笼中的纵筋采用搭接焊接长单面搭焊10d；纵向钢筋接头应每隔一根错开同一截面可接长50％的总钢筋面积的钢筋相邻接头错开1000mm；螺旋箍筋与纵筋点焊螺旋箍筋采用单面搭接焊10d接长。〔5〕采用正循环工艺成孔和清孔桩身垂直度偏向要求不大于1％桩径偏向要求不得超过－50mm灌注混凝土前孔底沉渣厚度要求不大于100mm。〔6〕成孔过程中泥浆比重应控制在1.15左右。浇注混凝土前孔底500mm以内的泥浆比重应小于1.25；含砂率≤8％粘度16-20；清孔至浇灌混凝土的时间不得大于30分钟否那么须重新清孔；混凝土浇注过程中要进展记录混凝土充盈系数不得小于1.0。〔7〕水下混凝土的塌落度为180～220mm。水下混凝土必须连续施工每根桩的浇注时间按初盘混凝土的初凝时间控制。对浇注过程中的一切故障均应记录备案。导埋深宜为2～6m严禁导提出混凝土面。工程桩施工应超灌至少桩高的百分之五高度的混凝土。2、允许偏向钻〔冲〕孔灌注桩允许偏向项目允许偏向(mm)钢筋笼主筋间距±10箍筋间距或螺旋箍螺距±20笼直径±10笼长度±50桩的位置偏移泥浆护壁钻〔冲〕孔灌注桩垂直于桩基中心线1～2根桩单排桩、群桩、根底的边桩d/6且≯100沿桩基中心线条形根底的桩、群桩根底的中间桩d/6且≯150垂直度1/100钢筋笼主筋保护层厚度〔水下混凝土〕±20注：d为桩的直径。三、操作工艺〔一〕泥浆的制备和处理1、除能自行造浆的土层外泥浆制备要选用高塑性粘土或膨润土。2、泥浆护壁要符合以下规定a、施工间护筒内的泥浆面要高出地下水位1.0m以上在受水位涨落影响时泥浆面要高出水位1.5m以上。b、在清孔过程中要不断置换泥浆直至浇筑混凝土。c、浇筑混凝土前孔底500mm以内的泥浆比重要小于1.25；含砂率≤8；粘度≤28s。d、在易产生泥浆渗漏的土层中要采取维持孔壁稳定的措施。e、废弃的泥浆、渣要按环境保护的有关规定处理。〔二〕下套(护筒)1、钻孔深度到达5m左右时提钻〔锤〕下套〔护筒〕。2、套〔护筒〕内径应大于钻〔冲〕头100mm。3、套〔护筒〕位置要埋设正确和稳定套〔护筒〕与孔壁之间要用粘土填实套〔护筒〕中心与桩孔中心线偏向不大于50mm。4、套〔护筒〕埋设深度：在粘性土中不小于lm在砂土中不小于1.5m并要保持孔内泥浆面高出地下lm以上。〔三〕桩机就位钻〔冲〕孔机就位时必须保持平稳不发生倾斜、位移为准确控制钻〔冲〕孔深度要在机架或钢丝绳上作出控制的标尺以便在施工中进展观测、记录。〔四〕钻〔冲〕孔作业为保证成孔直径钻头或冲锤外径要与桩径一致。为防止表层土受振动坍塌钻〔冲〕孔时不要让泥浆水位下降当钻〔冲〕至持力层后按设计要求钻〔冲〕至进入持力层深度在施工过程中经常测定泥浆相对度。〔五〕孔底清理及钢筋笼安放1、在粘土和粉质粘土中成孔时可注入清水〔但必须控制用水量〕以原土造浆护壁。排渣泥浆的相对度控制在设计要求范围。2、在砂土和较厚的夹砂层中成孔时泥浆相对度要根据实际情况作适当调整；在穿过砂夹卵石层或容易坍孔的土层中成孔时泥浆的相对度要相应进步。3、在钻〔冲〕孔至设计标高后要对孔底沉渣进展清理。4、吊放钢筋笼：钢筋笼放前...
