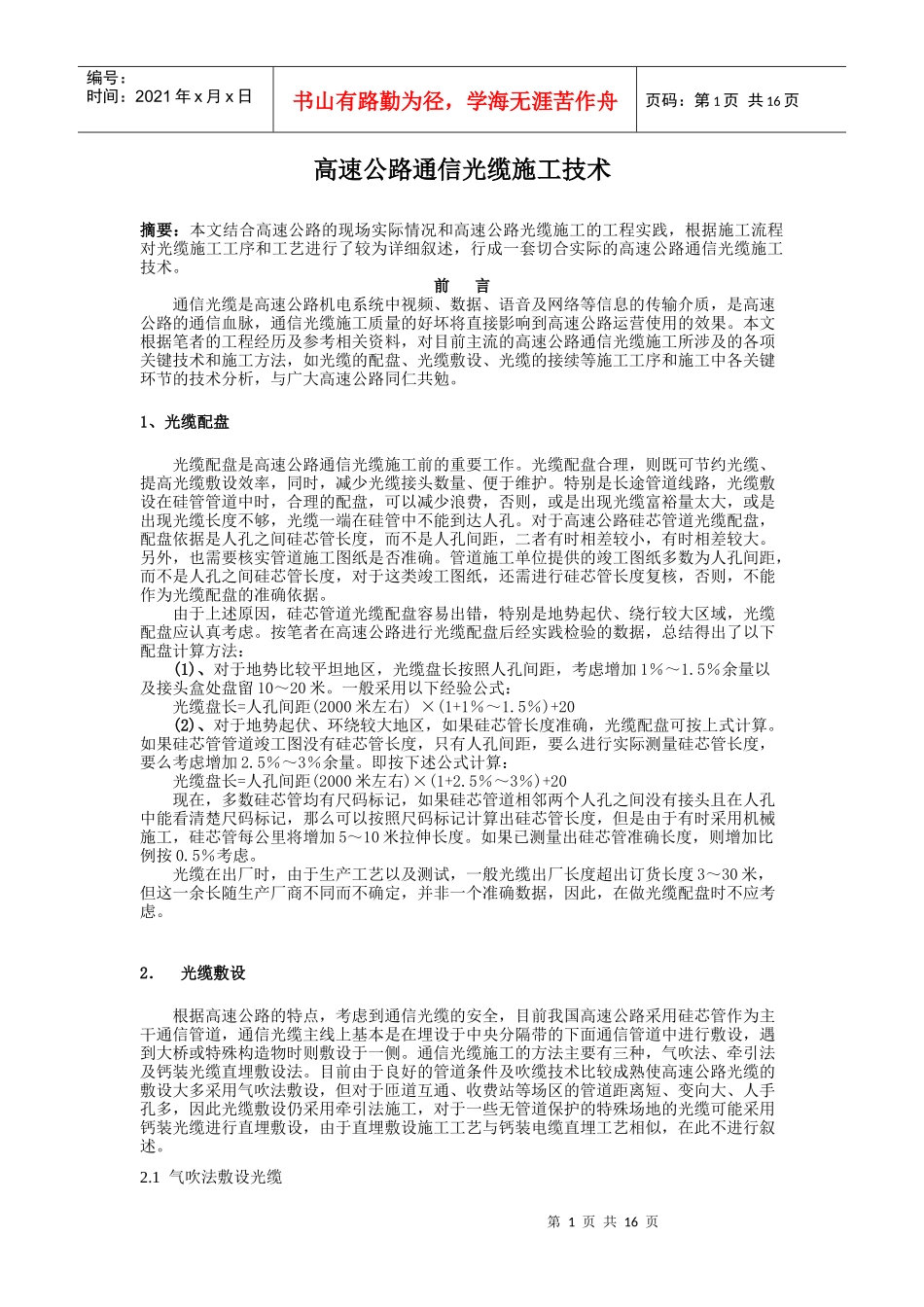

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页高速公路通信光缆施工技术摘要：本文结合高速公路的现场实际情况和高速公路光缆施工的工程实践，根据施工流程对光缆施工工序和工艺进行了较为详细叙述，行成一套切合实际的高速公路通信光缆施工技术。前言通信光缆是高速公路机电系统中视频、数据、语音及网络等信息的传输介质，是高速公路的通信血脉，通信光缆施工质量的好坏将直接影响到高速公路运营使用的效果。本文根据笔者的工程经历及参考相关资料，对目前主流的高速公路通信光缆施工所涉及的各项关键技术和施工方法，如光缆的配盘、光缆敷设、光缆的接续等施工工序和施工中各关键环节的技术分析，与广大高速公路同仁共勉。1、光缆配盘光缆配盘是高速公路通信光缆施工前的重要工作。光缆配盘合理，则既可节约光缆、提高光缆敷设效率，同时，减少光缆接头数量、便于维护。特别是长途管道线路，光缆敷设在硅管管道中时，合理的配盘，可以减少浪费，否则，或是出现光缆富裕量太大，或是出现光缆长度不够，光缆一端在硅管中不能到达人孔。对于高速公路硅芯管道光缆配盘，配盘依据是人孔之间硅芯管长度，而不是人孔间距，二者有时相差较小，有时相差较大。另外，也需要核实管道施工图纸是否准确。管道施工单位提供的竣工图纸多数为人孔间距，而不是人孔之间硅芯管长度，对于这类竣工图纸，还需进行硅芯管长度复核，否则，不能作为光缆配盘的准确依据。由于上述原因，硅芯管道光缆配盘容易出错，特别是地势起伏、绕行较大区域，光缆配盘应认真考虑。按笔者在高速公路进行光缆配盘后经实践检验的数据，总结得出了以下配盘计算方法：(1)、对于地势比较平坦地区，光缆盘长按照人孔间距，考虑增加1％～1.5％余量以及接头盒处盘留10～20米。一般采用以下经验公式：光缆盘长=人孔间距(2000米左右)×(1+1％～1.5％)+20(2)、对于地势起伏、环绕较大地区，如果硅芯管长度准确，光缆配盘可按上式计算。如果硅芯管管道竣工图没有硅芯管长度，只有人孔间距，要么进行实际测量硅芯管长度，要么考虑增加2.5％～3％余量。即按下述公式计算：光缆盘长=人孔间距(2000米左右)×(1+2.5％～3％)+20现在，多数硅芯管均有尺码标记，如果硅芯管道相邻两个人孔之间没有接头且在人孔中能看清楚尺码标记，那么可以按照尺码标记计算出硅芯管长度，但是由于有时采用机械施工，硅芯管每公里将增加5～10米拉伸长度。如果已测量出硅芯管准确长度，则增加比例按0.5％考虑。光缆在出厂时，由于生产工艺以及测试，一般光缆出厂长度超出订货长度3～30米，但这一余长随生产厂商不同而不确定，并非一个准确数据，因此，在做光缆配盘时不应考虑。2．光缆敷设根据高速公路的特点，考虑到通信光缆的安全，目前我国高速公路采用硅芯管作为主干通信管道，通信光缆主线上基本是在埋设于中央分隔带的下面通信管道中进行敷设，遇到大桥或特殊构造物时则敷设于一侧。通信光缆施工的方法主要有三种，气吹法、牵引法及钙装光缆直埋敷设法。目前由于良好的管道条件及吹缆技术比较成熟使高速公路光缆的敷设大多采用气吹法敷设，但对于匝道互通、收费站等场区的管道距离短、变向大、人手孔多，因此光缆敷设仍采用牵引法施工，对于一些无管道保护的特殊场地的光缆可能采用钙装光缆进行直埋敷设，由于直埋敷设施工工艺与钙装电缆直埋工艺相似，在此不进行叙述。2.1气吹法敷设光缆第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页气吹法敷设光缆工艺八十年代初期在美国出现，九十年代末期，随着国际国内通信施工界对气吹法敷设光缆工艺的进一步研究，气吹设备功能的进一步完善，此工艺在高速上得到广泛推广和应用，目前我国高速公路通信光缆施工一般均采用气吹法进行光缆施工。在气吹光缆前，管道在吹缆前应进行保气及导通试验，确认管道无破损漏气或扭伤、无泥土等污物后方可吹缆。气吹设备必须选用适合工程特点的机型，压缩机出气口气压0.6MP～1.5MP，气流量大于10m3／min，气吹机的液压驱动推进(或气流驱动推进)装置的推进力符合要求。吹缆前应将润...
