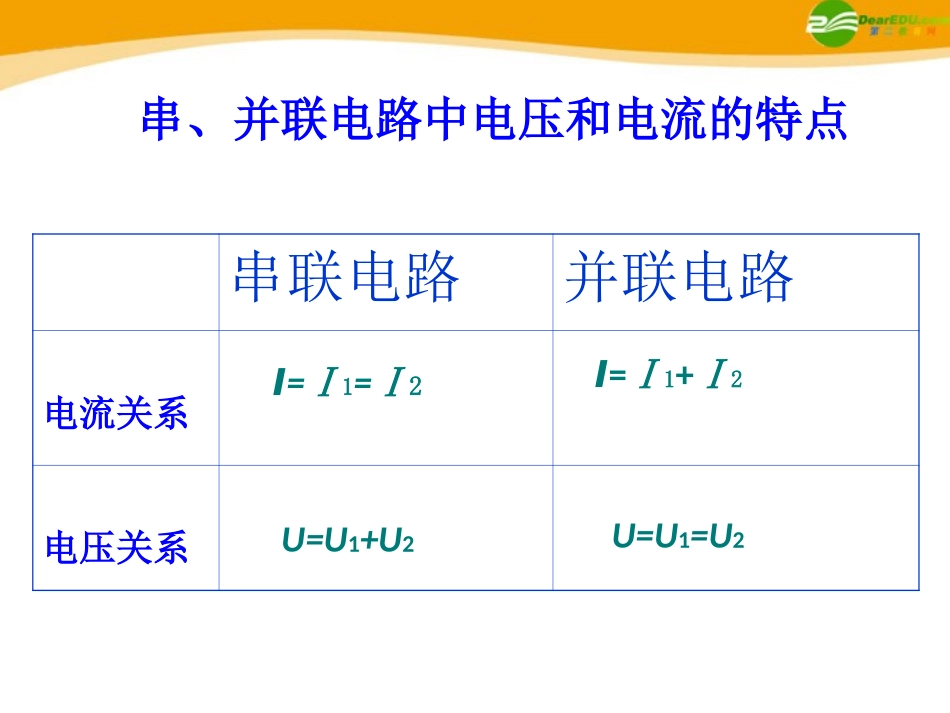

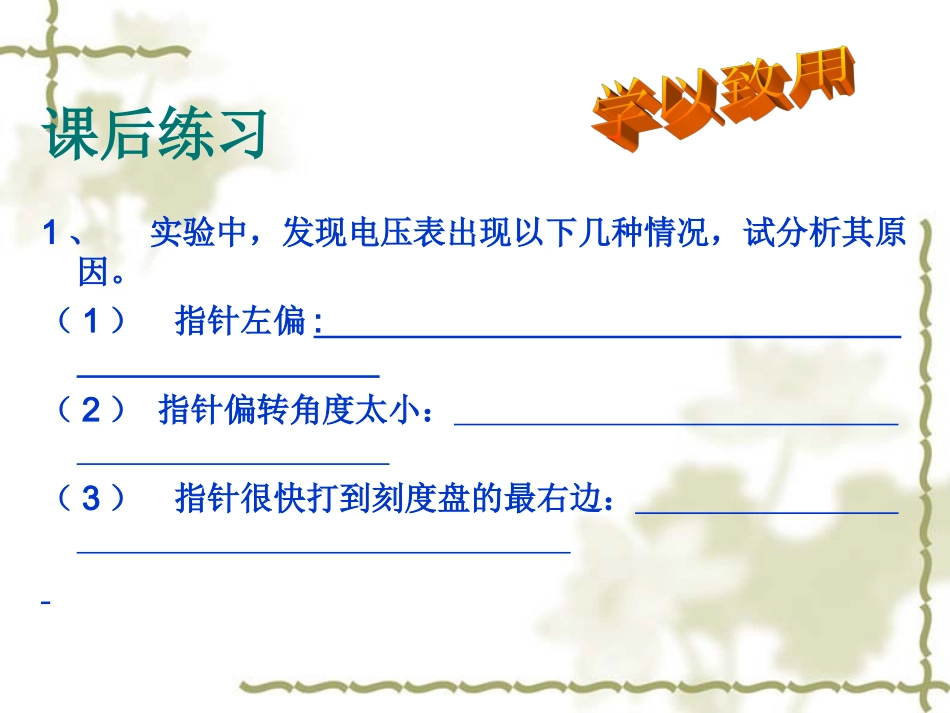

串、并联电路中电压和电流的特点串联电路并联电路电流关系电压关系Ⅰ=Ⅰ1=Ⅰ2Ⅰ=Ⅰ1+Ⅰ2U=U1+U2U=U1=U2课后练习1、实验中，发现电压表出现以下几种情况，试分析其原因。（1）指针左偏:（2）指针偏转角度太小：（3）指针很快打到刻度盘的最右边：例2、如图所示，a、b是供测电流和电压的电表，指出它们分别是电流表还是电压表，并指出其“＋”、“－”接线柱。3、判断下列三图中电压表测的是什么电压?V1V2L2L1请根据下图的连接情况画出电路图：练习：1、将下图中的元件连接起来（用铅笔画线表示导线），其中灯泡L1和L2串联，电压表V1测L1两端的电压，V2测L1与L2串联后的总电压，并画出电路图。V1V2L1L2例、如图所示的电路中，合上开关，电压表的示数为2V，电源电压为4.5V，则A．L1两端的电压为2VB．L2两端的电压为2VC．L1两端的电压为2.5VD．L2两端的电压为2.5VL1L2V1V2V2、下面电路中，如果电压表V的示数是14V，电压表V1的示数是8V，那么电压表V2的示数应该是多少？例题：下面电路中，如果电压表V的示数是14V，电压表V1的示数是8V，那么电压表V2的示数应该是多少？U2=?U1=8VU=14V解：U=14V，U1=8VU2=U-U1=14V-8V=6V答：电压表V2的示数是6V。如图，将两个不同的小灯泡L1,L2并联在电源上。发现L1比L2亮。用电压表分别测L1,L2的电压U1,U2会发现（）AU1>U2BU1=U2CU1
