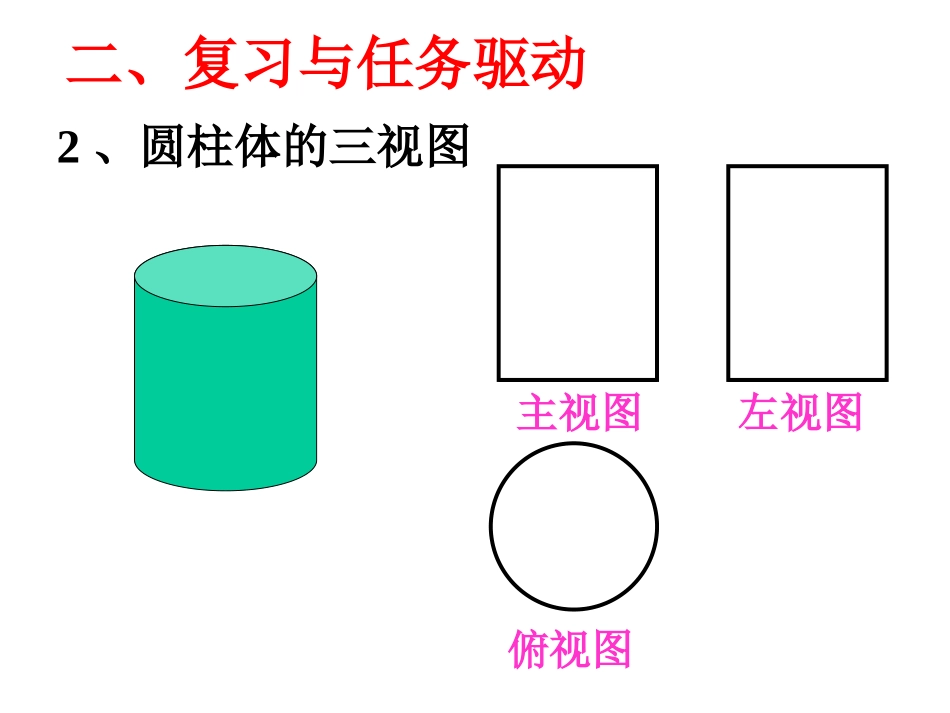

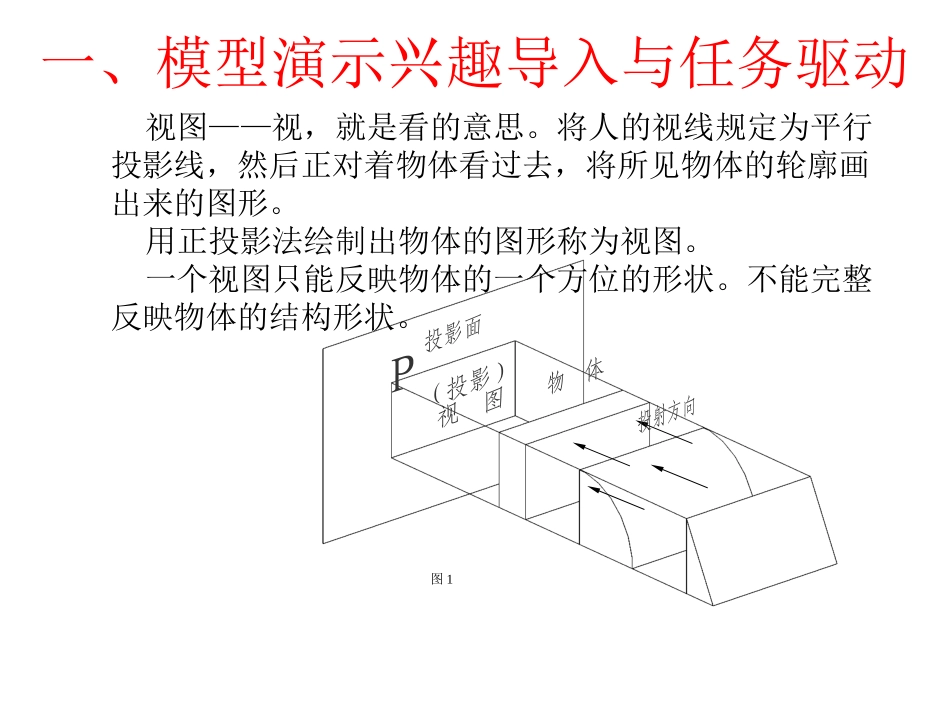

横看成岭侧成峰，远近高低各不同。不识庐山真面目，只缘身在此山中。图1视图——视，就是看的意思。将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓画出来的图形。用正投影法绘制出物体的图形称为视图。一个视图只能反映物体的一个方位的形状。不能完整反映物体的结构形状。一、模型演示兴趣导入与任务驱动2、圆柱体的三视图主视图左视图俯视图二、复习与任务驱动3、三视图中的虚线主视图在初中，我们画棱柱的三视图时出现过虚线，在绘制三视图时，不可见边界轮廓线，用虚线画出。例1、画出正五棱锥的主视图。解：从主视方向看，该五棱锥有一条侧棱不可见，在主视图中，这条不可见侧棱用虚线画出。主视二、复习与任务驱动思考：路灯下，人的影子与正午阳光下人的影子是否一样？三、新课与任务驱动投影平行投影中心投影正投影斜投影三、新课与任务驱动1.投影的概念：三、新课与任务驱动2、简单组合体的两种基本的组成形式（1）拼接（2）切挖三、新课与任务驱动3、简单组合体的三视图例2、画出所示物体的俯视图解：该物体可看作由两个长方体组合而成，俯视有不可见的边界轮廓线（用虚线表示）俯视俯视图三、新课与任务驱动3、简单组合体的三视图例3、螺栓是棱柱和圆柱拼接成的组合体，画出它的三视图长宽对正相等平齐高左视及时练：改一改：某同学画下图物体的三视图，对吗？若有错，请指出并改正。主视图左视图俯视图对错错俯视主视练习1：画出如图所示组合体的三视图四、巩固与任务驱动
