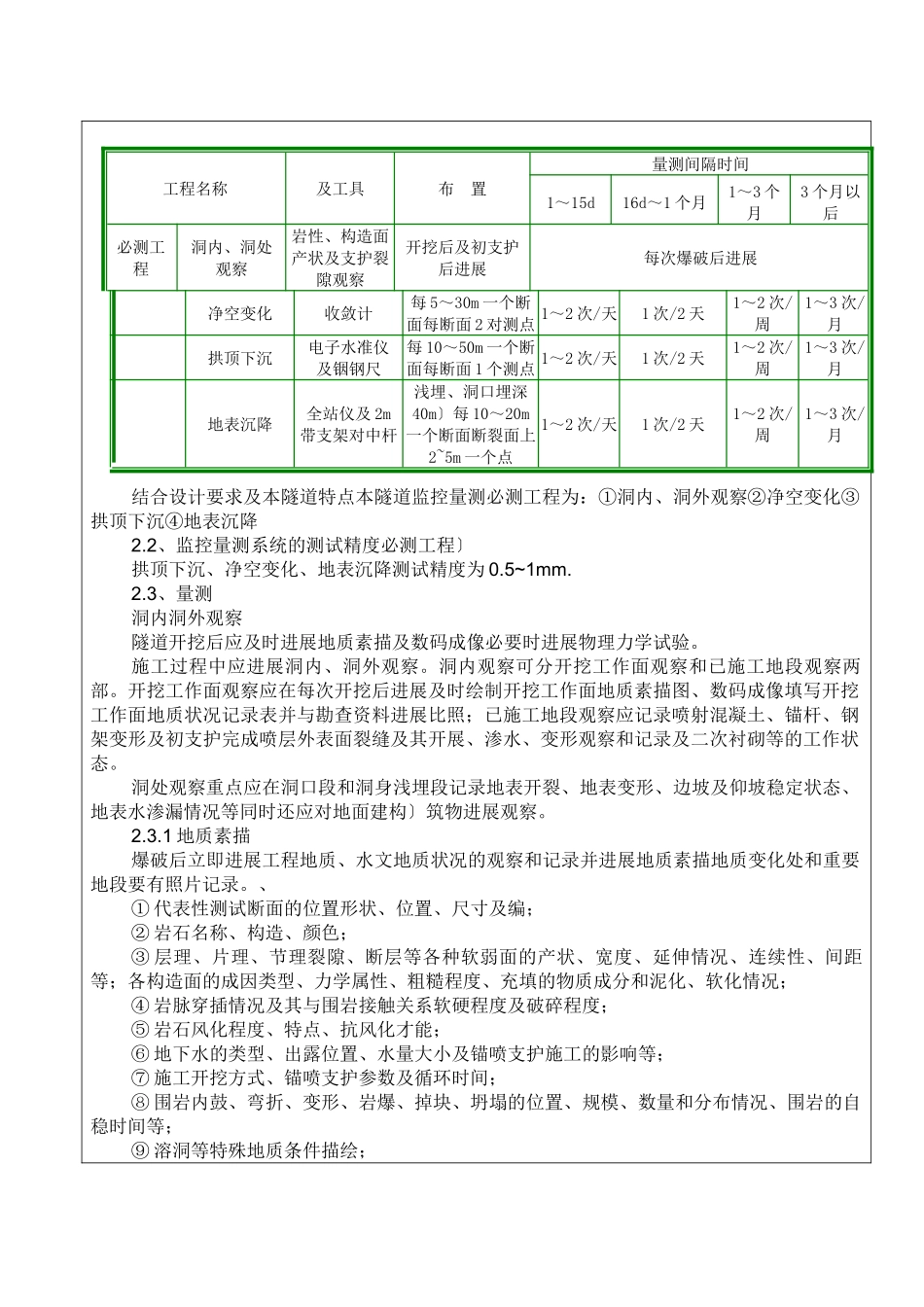

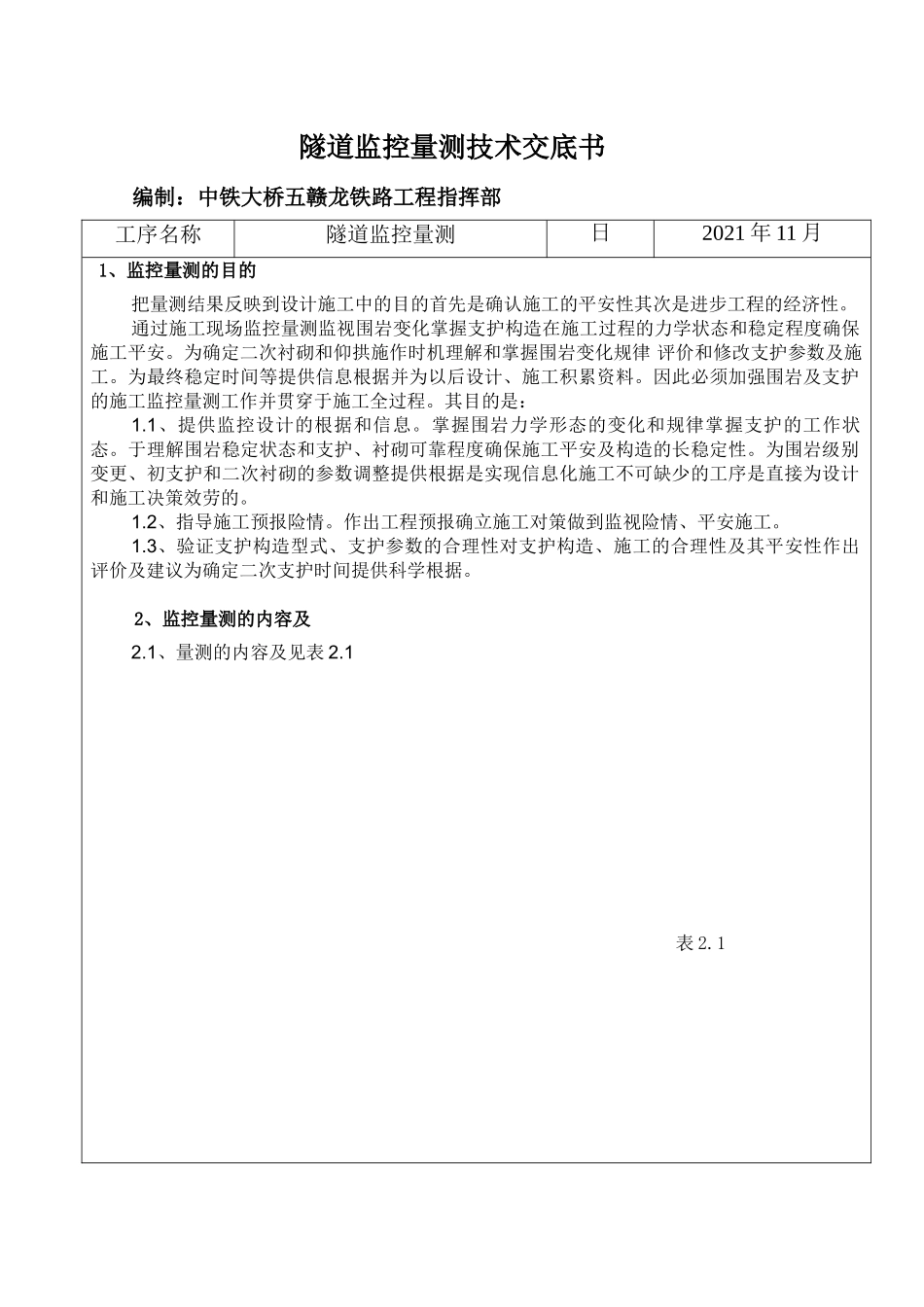

隧道监控量测技术交底书编制：中铁大桥五赣龙铁路工程指挥部工序名称隧道监控量测日2021年11月1、监控量测的目的把量测结果反映到设计施工中的目的首先是确认施工的平安性其次是进步工程的经济性。通过施工现场监控量测监视围岩变化掌握支护构造在施工过程的力学状态和稳定程度确保施工平安。为确定二次衬砌和仰拱施作时机理解和掌握围岩变化规律评价和修改支护参数及施工。为最终稳定时间等提供信息根据并为以后设计、施工积累资料。因此必须加强围岩及支护的施工监控量测工作并贯穿于施工全过程。其目的是：1.1、提供监控设计的根据和信息。掌握围岩力学形态的变化和规律掌握支护的工作状态。于理解围岩稳定状态和支护、衬砌可靠程度确保施工平安及构造的长稳定性。为围岩级别变更、初支护和二次衬砌的参数调整提供根据是实现信息化施工不可缺少的工序是直接为设计和施工决策效劳的。1.2、指导施工预报险情。作出工程预报确立施工对策做到监视险情、平安施工。1.3、验证支护构造型式、支护参数的合理性对支护构造、施工的合理性及其平安性作出评价及建议为确定二次支护时间提供科学根据。2、监控量测的内容及2.1、量测的内容及见表2.1表2.1结合设计要求及本隧道特点本隧道监控量测必测工程为：①洞内、洞外观察②净空变化③拱顶下沉④地表沉降2.2、监控量测系统的测试精度必测工程〕拱顶下沉、净空变化、地表沉降测试精度为0.5~1mm.2.3、量测洞内洞外观察隧道开挖后应及时进展地质素描及数码成像必要时进展物理力学试验。施工过程中应进展洞内、洞外观察。洞内观察可分开挖工作面观察和已施工地段观察两部。开挖工作面观察应在每次开挖后进展及时绘制开挖工作面地质素描图、数码成像填写开挖工作面地质状况记录表并与勘查资料进展比照；已施工地段观察应记录喷射混凝土、锚杆、钢架变形及初支护完成喷层外表面裂缝及其开展、渗水、变形观察和记录及二次衬砌等的工作状态。洞处观察重点应在洞口段和洞身浅埋段记录地表开裂、地表变形、边坡及仰坡稳定状态、地表水渗漏情况等同时还应对地面建构〕筑物进展观察。2.3.1地质素描爆破后立即进展工程地质、水文地质状况的观察和记录并进展地质素描地质变化处和重要地段要有照片记录。、①代表性测试断面的位置形状、位置、尺寸及编；②岩石名称、构造、颜色；③层理、片理、节理裂隙、断层等各种软弱面的产状、宽度、延伸情况、连续性、间距等；各构造面的成因类型、力学属性、粗糙程度、充填的物质成分和泥化、软化情况；④岩脉穿插情况及其与围岩接触关系软硬程度及破碎程度；⑤岩石风化程度、特点、抗风化才能；⑥地下水的类型、出露位置、水量大小及锚喷支护施工的影响等；⑦施工开挖方式、锚喷支护参数及循环时间；⑧围岩内鼓、弯折、变形、岩爆、掉块、坍塌的位置、规模、数量和分布情况、围岩的自稳时间等；⑨溶洞等特殊地质条件描绘；工程名称及工具布置量测间隔时间1～15d16d～1个月1～3个月3个月以后必测工程洞内、洞处观察岩性、构造面产状及支护裂隙观察开挖后及初支护后进展每次爆破后进展净空变化收敛计每5～30m一个断面每断面2对测点1～2次/天1次/2天1～2次/周1～3次/月拱顶下沉电子水准仪及铟钢尺每10～50m一个断面每断面1个测点1～2次/天1次/2天1～2次/周1～3次/月地表沉降全站仪及2m带支架对中杆浅埋、洞口埋深40m〕每10～20m一个断面断裂面上2~5m一个点1～2次/天1次/2天1～2次/周1～3次/月⑩喷层开裂、起鼓、剥落情况描绘。2.3.2拱顶下沉和地表下沉在地表稳定处设一固定点做为基点并设定高程即可进展地表下沉的观测详细式样见附图〕。净空变化值用收敛仪进展测量拱顶下沉使用电子水准仪DNA03及铟钢尺量测读数准确到0.、01mm。地表沉降使用徕卡TCRP1201进展量测读数准确到0.01mm..2.3.3净空变化①隧道开挖后围岩向坑道方向的位移是围岩动态的最显著表现最能反映出围岩的稳定性。因此对周边位移的量测是最直接、最直观、最有意义、最经济的量测工程。周边位移用收敛仪量测其中两点之间的相对位移值来反映围岩的动态。②测试及考前须知A开挖完成后尽快埋设测点并测取初读数要求在24小时内完成。B测点要尽量靠近开挖断面...
