总排水质在线监测系统工程VIP免费

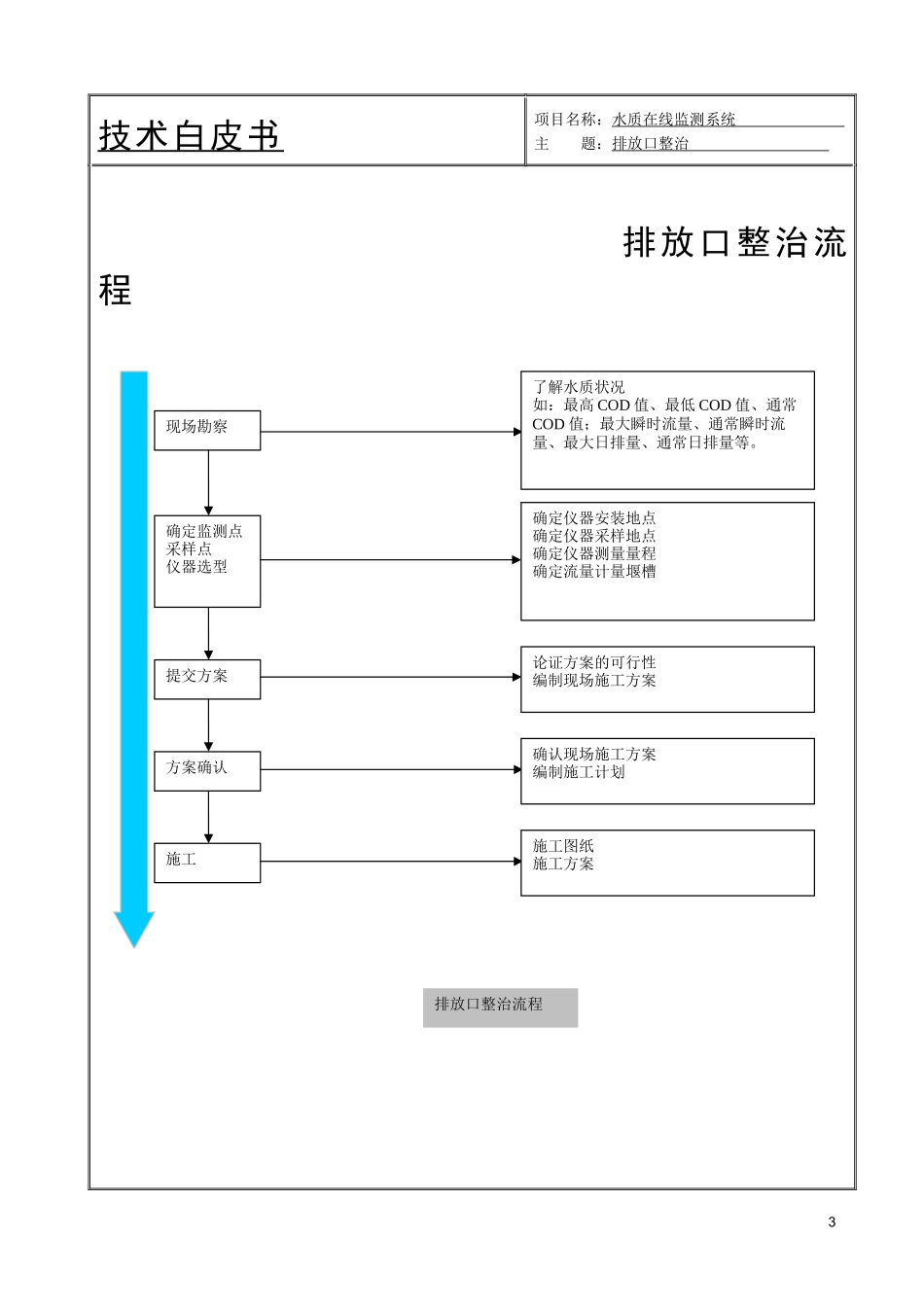

总排水质在线监测系统工程技术实施方案美国哈希公司12技术白皮书项目名称：水质在线监测系统主题：排放口整治排放口整治流程现场勘察了解水质状况如：最高COD值、最低COD值、通常COD值；最大瞬时流量、通常瞬时流量、最大日排量、通常日排量等。确定监测点采样点仪器选型提交方案方案确认确定仪器安装地点确定仪器采样地点确定仪器测量量程确定流量计量堰槽论证方案的可行性编制现场施工方案确认现场施工方案编制施工计划排放口整治流程施工施工图纸施工方案34技术白皮书项目名称：水质在线监测系统主题：排放口整治1.依据现场流量情况选用相关规格的堰、槽，材质选用优质不锈钢。2.排放口的整治工作围绕堰、槽（下述说明以巴歇尔槽为例）的安装进行：a)定制堰、槽b)嵌入堰、槽c)对堰、槽外围进行浇制d)外围装饰堰、槽的进水段应保持2~5米的直流缓冲区域，在该区域内不允许有任何支流汇入，水面应平稳。在堰、槽入口处安装超声波液位探头。堰、槽的出水段应保持顺畅，不得有任何阻碍物，不得抬高水位形成滞流区域(允许形成落差)。图3直流缓冲区域出水顺流区域5技术白皮书项目名称：水质在线监测系统主题：排放口整治一、巴歇尔槽流量：2200t/d以下二、巴歇尔槽流量：2200t/d以上巴歇尔槽现场图片6技术白皮书项目名称：水质在线监测系统主题：排放口整治7技术白皮书项目名称：水质在线监测系统主题：排放口整治图3巴歇尔槽设计图2200t/d以上8监测房建设9技术白皮书项目名称：水质在线监测系统主题：监测房建设监测房建设流程现场勘察了解现场状况水电接入条件采水配水系统条件依据监测点选择建造监测房地点提交方案方案确认论证方案的可行性编制现场施工方案确认现场施工方案编制施工计划监测房建设流程施工施工图纸施工方案10技术白皮书项目名称：水质在线监测系统主题：监测房建设监测房建设说明11监测房距离监测点5～20米左右。在采样管及相关电缆线在敷设时外套承压钢管然后深埋地面之下，以防止地面承压后损伤采样管路。12技术白皮书项目名称：水质在线监测系统主题：监测房建设基本要求：按一般民用建筑的有关规定要求设计，结构材料符合监测用房的安全要求（如防火、防腐），地面采用防滑瓷砖铺设。监测房规格：4m×3m×2.6m室内面积为12m2外墙面：0.5夹芯彩钢板，单面加筋灰白雨蓬面：海兰色夹芯板，高度300屋面：75mm厚彩钢夹心板防雷：接地和防雷模块UPS：2小时地坪：按一般民用建筑的有关规定浇注，混凝土平台为5000mm×380mm×150mm约19m2，为建造彩钢板房打好基础。接地装置：接地体采用垂直敷设一根角钢（长2.5m、宽40mm、厚4mm）。接地体通过一根扁钢引至仪表机柜旁，连接处用10mm镀锌螺栓压接，扁钢长1.5m,厚4mm,截面100mm2。接地线用绝缘铜导线（2.5mm），接地体与仪器通过接线排间接相连。塑钢门尺寸（参考）：1.2m×1.1m塑钢窗尺寸（参考）：0.8m×0.2m室内地面：用瓷砖铺砌室外地坪：用瓷砖铺砌图34m3m2.6m技术白皮书项目名称：水质在线监测系统主题：监测房建设供电要求：1.接入5000W、220V交流电源。2.监测房的避雷和地线系统应与附近厂区取得平衡。3.安装电源总开关和漏电保护开关。供水要求：1.监测房内需安装一只立式盥洗池和水龙头并接入自来水。2.按采/配水要求在室内规范布局管路。配套设施：1.监测房天花板安装40W日光灯。2.监测房内安装一只换气扇。3.室内需安装壁挂式冷暖空调（1.5匹）。4.安装温湿度计对室内状况进行监控。5.工作台技术白皮书项目名称：水质在线监测系统主题：监测房建设配套采水、配水、管路及水泵说明：采样泵(以潜水泵为例)主参数：流量10m3/h扬程6.5m功率0.55kW电源电压AC220V采样器(水样预处理装置)名称：逆水流质量分离二次过滤采样器(CYQ-002系列)主参数：5~10m3/h水压：0.02-0.05MPa采样管路规格：给水管路（一般采用内径32mm的管子）材料：PVC/ABS均可泵的安装：要求液位能埋没泵(当采用潜水泵时)，泵最好固定采样系统安装(CYQ-002系列水样预处理装置)：◢采样器所允许的流量为5-10m3/h◢测试水样压力为0.02-0.05MPa(在此压力下可保证采样器管路内水样满管)◢用户须将被测水样用采样泵经管道接到采样器的入...
