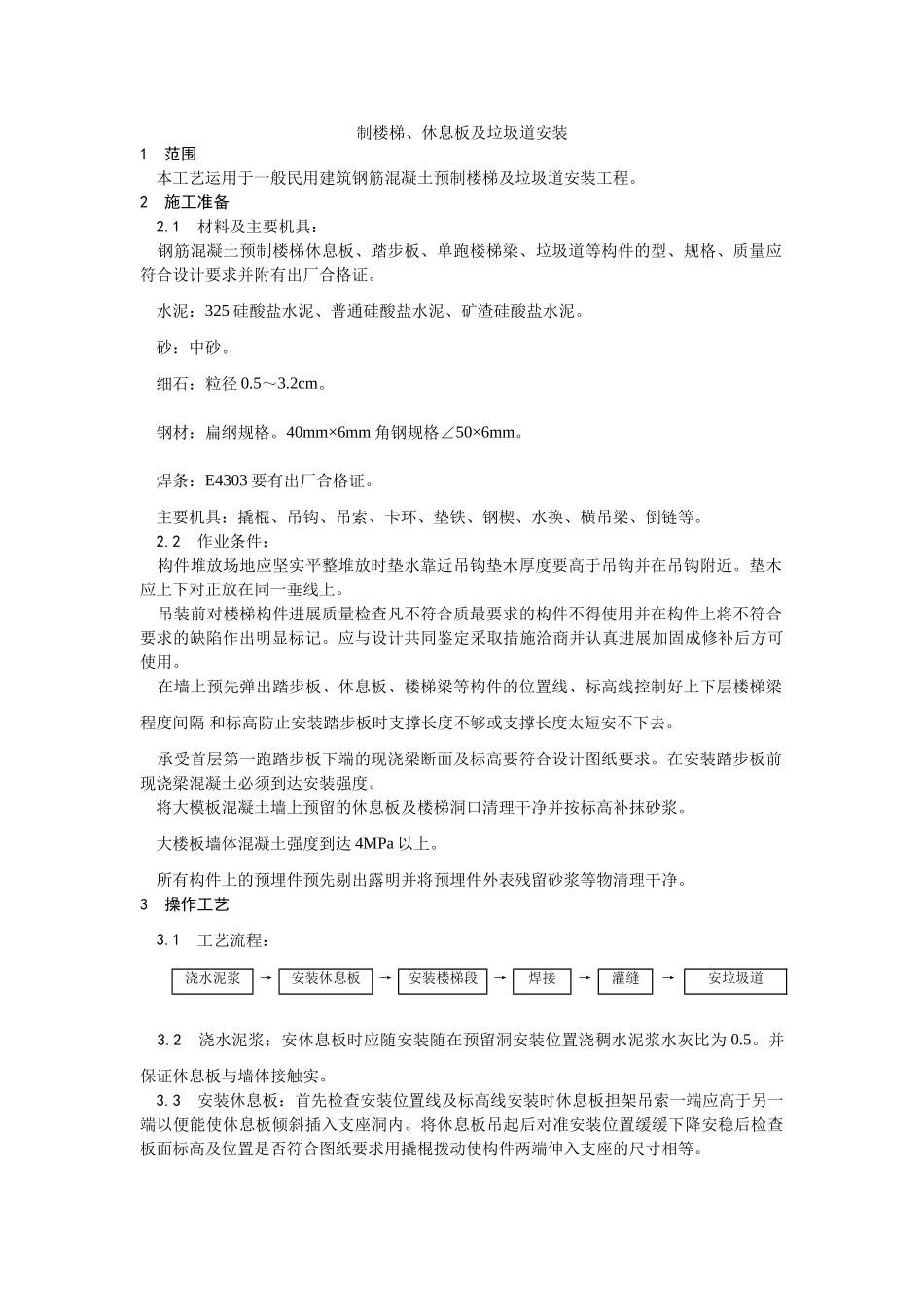

制楼梯、休息板及垃圾道安装1范围本工艺运用于一般民用建筑钢筋混凝土预制楼梯及垃圾道安装工程。2施工准备2.1材料及主要机具：钢筋混凝土预制楼梯休息板、踏步板、单跑楼梯梁、垃圾道等构件的型、规格、质量应符合设计要求并附有出厂合格证。水泥：325硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥。砂：中砂。细石：粒径0.5～3.2cm。钢材：扁纲规格。40mm×6mm角钢规格∠50×6mm。焊条：E4303要有出厂合格证。主要机具：撬棍、吊钩、吊索、卡环、垫铁、钢楔、水换、横吊梁、倒链等。2.2作业条件：构件堆放场地应坚实平整堆放时垫水靠近吊钩垫木厚度要高于吊钩并在吊钩附近。垫木应上下对正放在同一垂线上。吊装前对楼梯构件进展质量检查凡不符合质最要求的构件不得使用并在构件上将不符合要求的缺陷作出明显标记。应与设计共同鉴定采取措施洽商并认真进展加固成修补后方可使用。在墙上预先弹出踏步板、休息板、楼梯梁等构件的位置线、标高线控制好上下层楼梯梁程度间隔和标高防止安装踏步板时支撑长度不够或支撑长度太短安不下去。承受首层第一跑踏步板下端的现浇梁断面及标高要符合设计图纸要求。在安装踏步板前现浇梁混凝土必须到达安装强度。将大模板混凝土墙上预留的休息板及楼梯洞口清理干净并按标高补抹砂浆。大楼板墙体混凝土强度到达4MPa以上。所有构件上的预埋件预先剔出露明并将预埋件外表残留砂浆等物清理干净。3操作工艺3.1工艺流程：浇水泥浆→安装休息板→安装楼梯段→焊接→灌缝→安垃圾道3.2浇水泥浆；安休息板时应随安装随在预留洞安装位置浇稠水泥浆水灰比为0.5。并保证休息板与墙体接触实。3.3安装休息板：首先检查安装位置线及标高线安装时休息板担架吊索一端应高于另一端以便能使休息板倾斜插入支座洞内。将休息板吊起后对准安装位置缓缓下降安稳后检查板面标高及位置是否符合图纸要求用撬棍拨动使构件两端伸入支座的尺寸相等。3.4楼梯段安装：安装楼梯段时用吊装索具上的倒链调整一端索绳长度便踏步面呈程度状态。休息板的支撑面上浇水潮湿并坐水灰比为0.5的水泥浆使支座接触严。如支撑面不严有孔隙时要用铁楔找平再用水泥砂浆嵌塞实。3.5焊接：楼梯段安装校正后应及时按设计图纸要求用连接钢板〔规格尺寸不得小于图纸规定〕将楼梯段与休息板的预埋铁件围焊焊缝应饱满见图4-50。图4-503.6灌缝：每层楼梯段安装完后应及时将休息板两端和墙间的空隙支模浇混凝土。模内清理干净混凝土用C20细石混凝土振捣实并注意养护。3.7垃圾道安装：多层砖混构造垃圾道安装在内侧缺角处一般每层休息板安装后即吊装垃圾道。各垃圾道竖板之间用连接板焊在板上下端预埋铁件上焊接结实。竖板端头板缝用水泥砂浆嵌实。垃圾道竖板中部预埋件与墙体预埋铁件焊接。高层大模构造为长方形钢筋混凝土预制垃圾道一般设在楼梯外侧随楼层施工进度进展安装。将垃圾道吊起时对准下截垃圾道上口上下对直后临时将吊环与主体构造拉牢。经检查位置准确无误上下顺直无错位后可进展焊接。垃圾道与主体构造之间垃圾道与垃圾道之间的预埋铁件均用连接铁件焊结实。4质量4.1保证工程：吊装时构件混凝土强度必须符合设计要求和施工的规定。构件的型、位置、支点锚固必须符合设计要求且无变形损坏现象。构件接头〔接缝〕的混凝土或砂浆必须计量准确浇捣实且应认真养护其强度必须到达设计要求或施工的规定。4.2根本工程：构件接头的连接件焊缝长度应符合设计要求焊缝外表平整无凹陷、焊瘤接头处无裂纹、气孔、夹渣及咬边。4.3允许偏向工程：楼梯垃圾道安装允许偏向位置偏移为10mm标高为±5mm5成品保护5.1楼梯段、休息板应采取正向吊装、运输和堆放。构件运输和堆放时垫木应放在吊环附近并高于吊环上下对齐。垃圾道直竖向堆放。5.2堆放场地应平整夯实下面铺垫板。楼梯段每垛码放不宜超过6块休息板每垛不超过10块。5.3楼梯安装后应及时将踏步面加以保护防止施工中将踏步棱角损坏。5.4安装休息板及楼梯段时不得碰撞两侧砖墙或混凝土墙体。6应注意的质量问题6.1楼梯段支承不良：主要原因是支座处接触不实或搭接长度不够。安装休息板时要校对标高安装楼梯段时除校对标高外还应校对楼梯段斜向长度。6.2楼梯段干...
