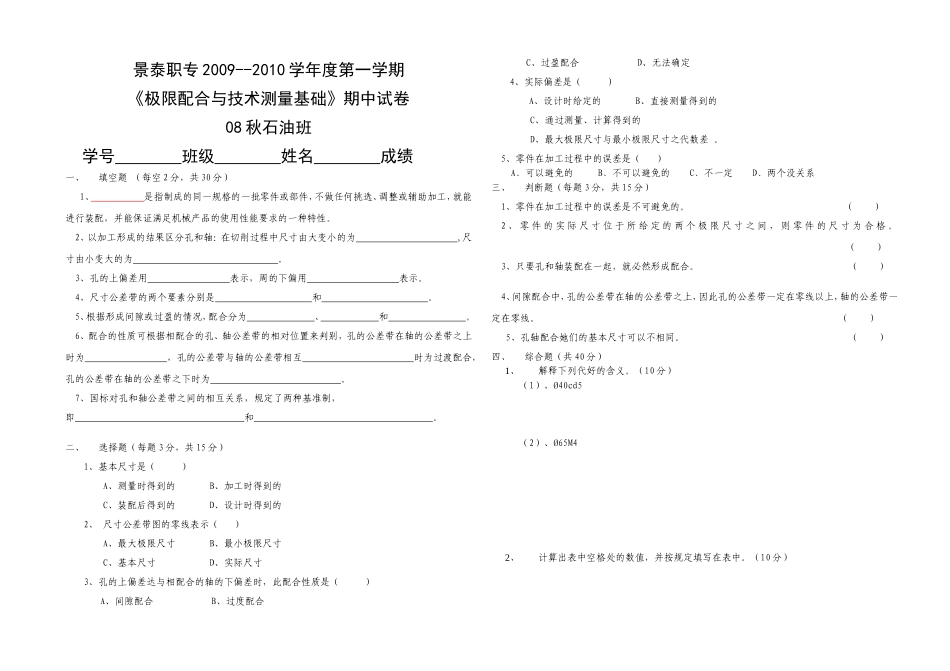

景泰职专2009--2010学年度第一学期《极限配合与技术测量基础》期中试卷08秋石油班学号班级姓名成绩一、填空题（每空2分，共30分）1、是指制成的同一规格的一批零件或部件，不做任何挑选、调整或辅助加工，就能进行装配，并能保证满足机械产品的使用性能要求的一种特性。2、以加工形成的结果区分孔和轴：在切削过程中尺寸由大变小的为,尺寸由小变大的为。3、孔的上偏差用表示，周的下偏用表示。4、尺寸公差带的两个要素分别是和。5、根据形成间隙或过盈的情况，配合分为、和。6、配合的性质可根据相配合的孔、轴公差带的相对位置来判别，孔的公差带在轴的公差带之上时为，孔的公差带与轴的公差带相互时为过渡配合，孔的公差带在轴的公差带之下时为。7、国标对孔和轴公差带之间的相互关系，规定了两种基准制，即和。二、选择题（每题3分，共15分）1、基本尺寸是（）A、测量时得到的B、加工时得到的C、装配后得到的D、设计时得到的2、尺寸公差带图的零线表示（）A、最大极限尺寸B、最小极限尺寸C、基本尺寸D、实际尺寸3、孔的上偏差达与相配合的轴的下偏差时，此配合性质是（）A、间隙配合B、过度配合C、过盈配合D、无法确定4、实际偏差是（）A、设计时给定的B、直接测量得到的C、通过测量、计算得到的D、最大极限尺寸与最小极限尺寸之代数差。5、零件在加工过程中的误差是（）A﹑可以避免的B﹑不可以避免的C﹑不一定D﹑两个没关系三、判断题（每题3分，共15分）1、零件在加工过程中的误差是不可避免的。（）2、零件的实际尺寸位于所给定的两个极限尺寸之间，则零件的尺寸为合格。()3、只要孔和轴装配在一起，就必然形成配合。（）4、间隙配合中，孔的公差带在轴的公差带之上，因此孔的公差带一定在零线以上，轴的公差带一定在零线。（）5、孔轴配合她们的基本尺寸可以不相同。（）四、综合题（共40分）1、解释下列代好的含义。（10分）（1）、Ø40cd5（2）、Ø65M42、计算出表中空格处的数值，并按规定填写在表中。（10分）基本尺寸最大极限尺寸最小极限尺寸上偏差下偏差公差尺寸标注轴Ø40Ø40.080Ø40.015+0.0650.065孔Ø18Ø18.093+0.0930.0433.计算出孔Ø500+0.039mm的基本尺寸、上偏差、下偏差、最大极限尺寸，最小极限尺寸，并画出尺寸公差带图(共20分)解：基本尺寸D=（2分）上偏差ES=（2分）下偏差EI=（2分）最大极限尺寸Dmax=（4分）最小极限尺寸Dmin=（4分）尺寸公差带图（6分）
