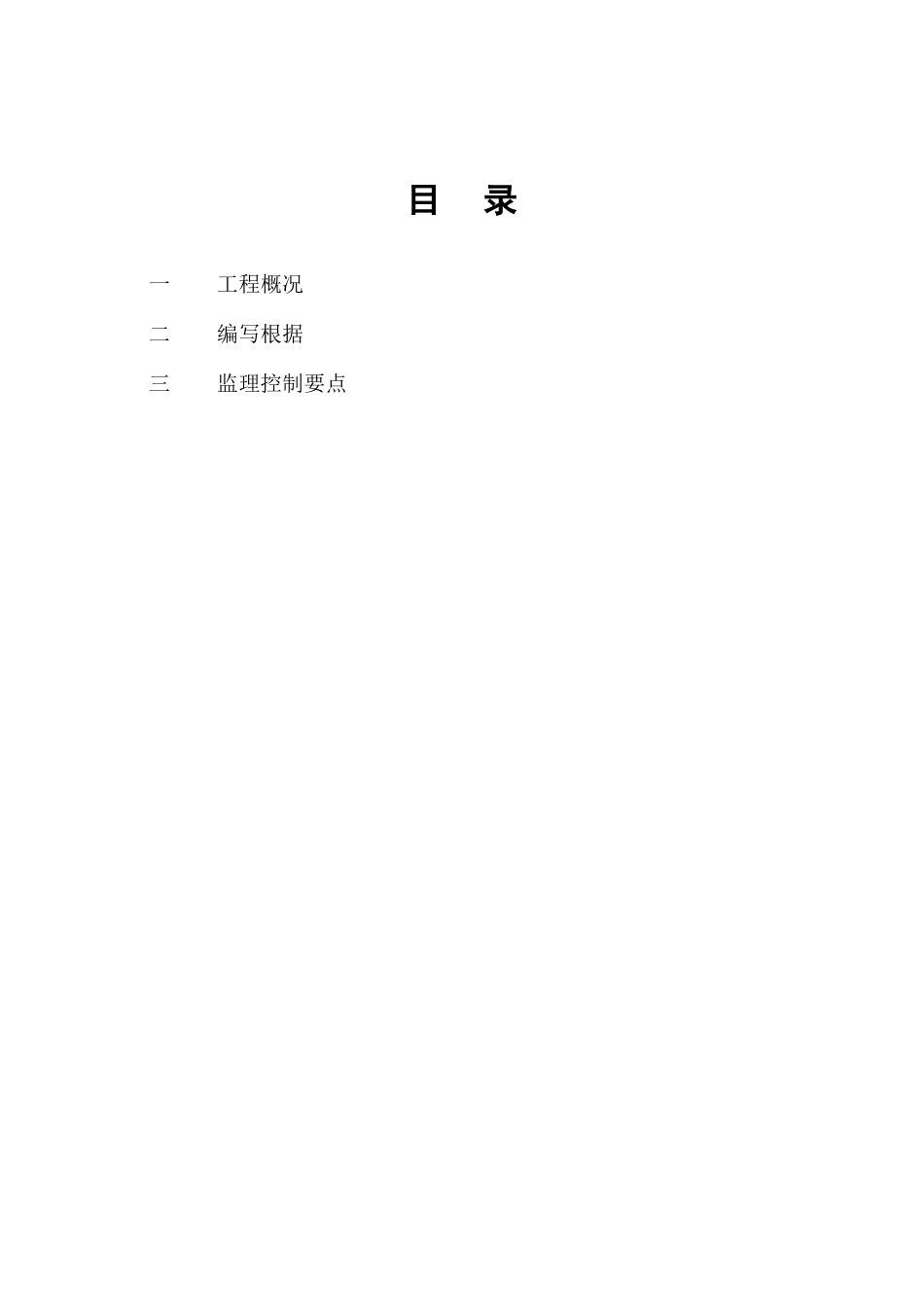

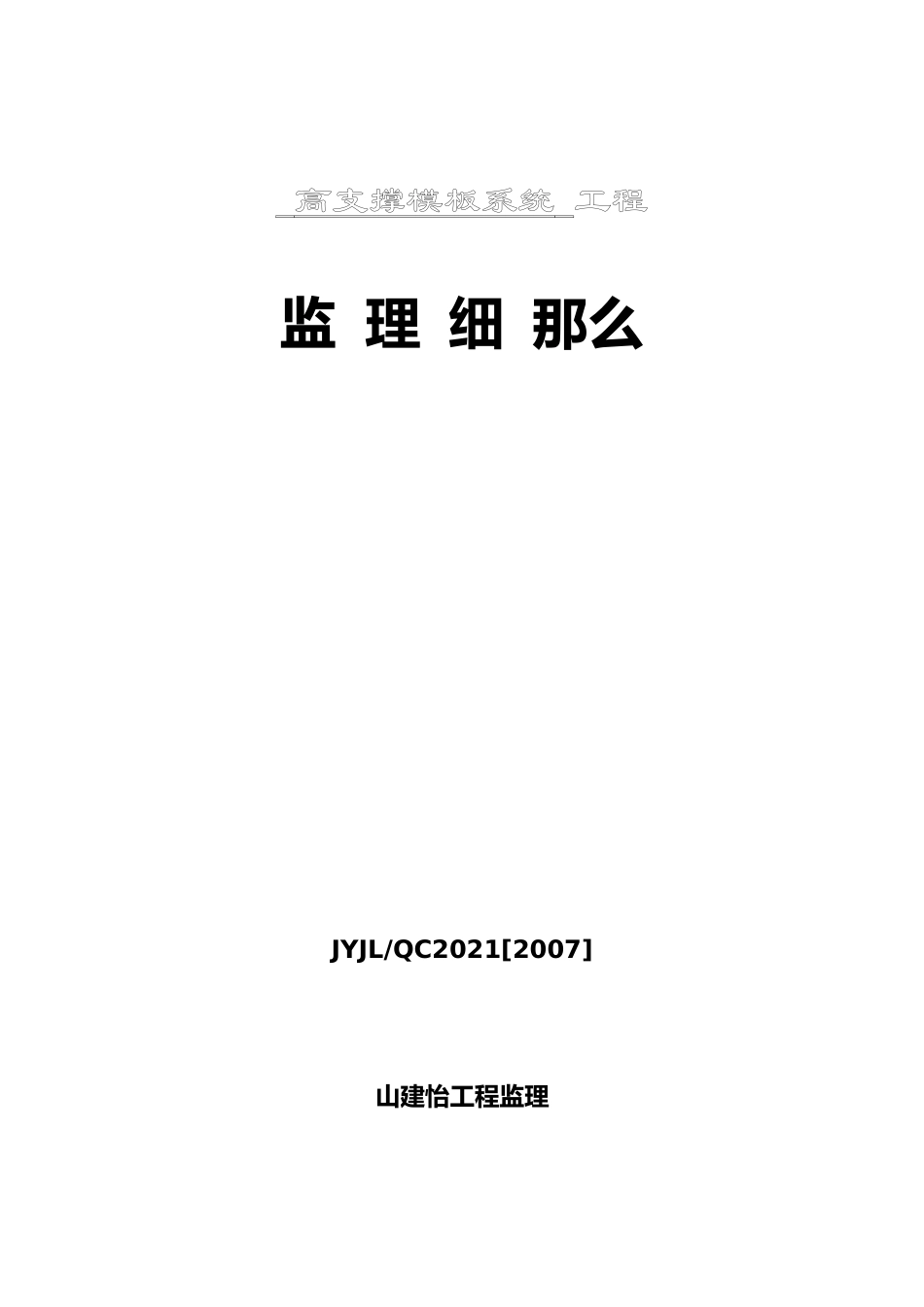

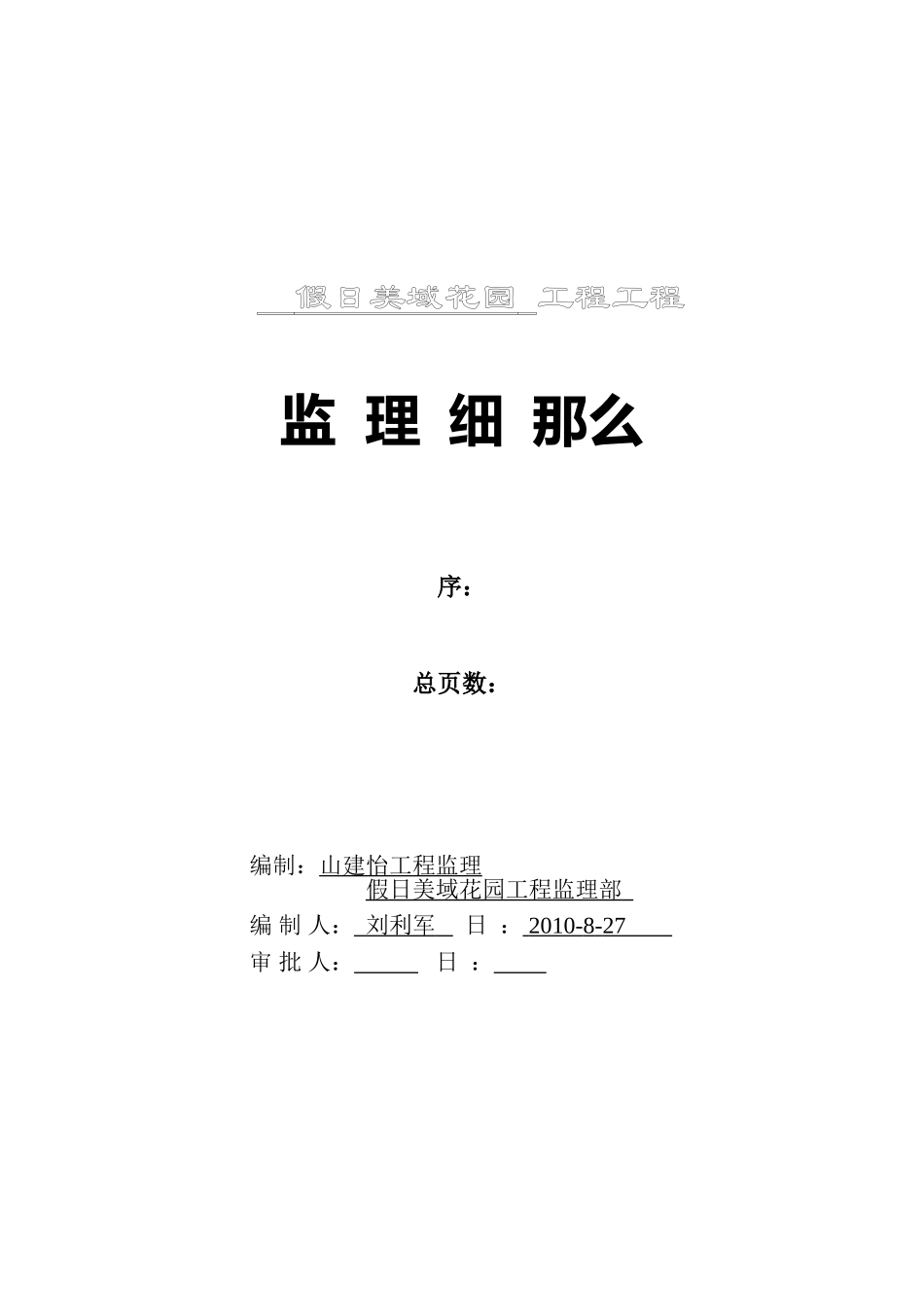

高支撑模板系统工程监理细那么JYJL/QC2021[2007]山建怡工程监理假日美域花园工程工程监理细那么序：总页数：编制：山建怡工程监理假日美域花园工程监理部编制人：刘利军日：2010-8-27审批人：日：目录一工程概况二编写根据三监理控制要点一、工程概况假日美域花园工程位于龙江镇文华路与西华路交汇西南角；本工程是框剪构造地上12-16层地下一层层高4.1M层高3M建筑高度53M总建筑面积：141101.2平方米。建立：山恒捷房产设计：顺德区建筑设计施工：顺德区顺容建筑工程监理为山建怡工程监理。二、编写根据：1、有关的、行业和地方的技术〔1〕?混凝土构造工程施工质量验收?GB50204-2002〔2〕粤建监字[1998]027?广东建立工程高支撑模板系统施工平安理?。2、监理规划3、设计和技术资料4、施工组织设计三、监理控制要点〔一〕事前监理控制要点与：1、高支撑模板系统是指高于或等于4.5米的模板及其支撑系统。2、高支撑模板系统应采用钢支撑作立柱不得使用竹木作立柱不得使用严重锈蚀、变形、断裂、脱焊、螺栓松动的钢支撑材料搭设支撑。3、高支撑模板系统的钢支撑的设计应符合现行?钢构造设计?。4、建立工程高支撑模板系统施工前应由施工编制专项技术方案。技术方案必须经企业的技术负责人审批并通过组织专家证审查技术方案报送监理监理工程师审核批准后才能施行方案。5、高支撑模板系统的技术方案应包括模板及其支撑系统的设计搭设与撤除混凝土浇筑和浇筑过程观测及平安控制要求等方面内容。6、高支撑模板系统技术方案的编写应根据和行业的有关规定、和结合工程和企业的实际情况进展并应遵循以下原那么：①技术方案应有计算书计算书应包括施工荷载计算模板及其支撑系统的强度、刚度、稳定性、抗倾覆等方面的验算支承层承载的验算。②模板及支撑的设计应考虑以下各项荷载：a.模板及其支架自重；b.新浇筑混凝土自重；c.钢筋自重；d.施工人员及施工设备荷载；e.泵送混凝土产生的施工荷载。③对已重复使用屡次的模板支撑材料应作必要的强度测试技术方案应以材料强度实测值作为计算根据。④技术方案应有支撑平面布置图模板及其支撑的立面图和剖面图节点大样等施工图。⑤高支撑模板立柱4.5米以下局部应设置不少于两道的纵横程度拉杆；立柱4.5米以上局部每增高1.5米应相应加设一道程度拉杆。剪撑应纵横设置且不少于两道其间距不得超过6.5米；支撑主梁的立柱必须设置剪撑。⑥对于特殊的工程构造当模板面非程度面或施工荷载不平衡时应按整体稳定性和抗倾覆才能计算确定程度拉杆、剪撑的设置。⑦在沿海地区和台风季节还应验算模板及其支架在自重和风荷作用下的抗倾倒的稳定性。〔二〕事中过程监理控制要点与：1、施工应明确高支撑模板系统施工现场平安责任人负责施工过程的平安理工作。施工现场平安责任人应在高支模搭设、撤除和混凝土浇筑前向作业人员进展质量、平安、技术交底并将书面交底记录交监理备案。2、高支撑模板系统施工应按经审批的技术方案进展技术方案未经原审批部门同意任何人不得修改变更。3、支模立柱根底必须巩固按设计计算要求严格控制支架沉降量。支架的压缩变形值或弹性挠度不得超过相应的构造计算跨度的1/1000。立柱的支承面是泥土地面时应采取排水措施并应在平整、夯实后加设满足承载力要求的垫块支承立柱。4、支模分段或整体搭设安装完毕经企业技术和平安负责人或其书面委托人主持分段或整体检查合格报监理验收合格前方能进展钢筋安装。5、高支撑模板系统施工现场应搭设工作梯作业人员不得从支撑系统爬上爬下。6、支模搭设、撤除和混凝土浇筑间无关人员不得进入支模底下并由平安员在现场监护。7、混凝土浇筑时施工应派平安员专职观察模板及其支撑系统的变形情况发现异常现象时应立即暂停施工迅速疏散人员待排除险情并经施工平安责任人检查报监理同意前方可复工。8、监理应指派监理工程师对高支撑模板系统施工技术方案的施行和各平安措施的落实情况进展抽查发现问题应及时发出监理施工限整改；施工整改完毕后将整改情况书面报送监理备案。9、对出现以下情况之一者监理工程师应责施工停工整改复检合格前方可继续施工。①施工未编制高支撑模板技术方案或将未经审批的技术方案交...
