萧山罐区电气施工方案VIP免费

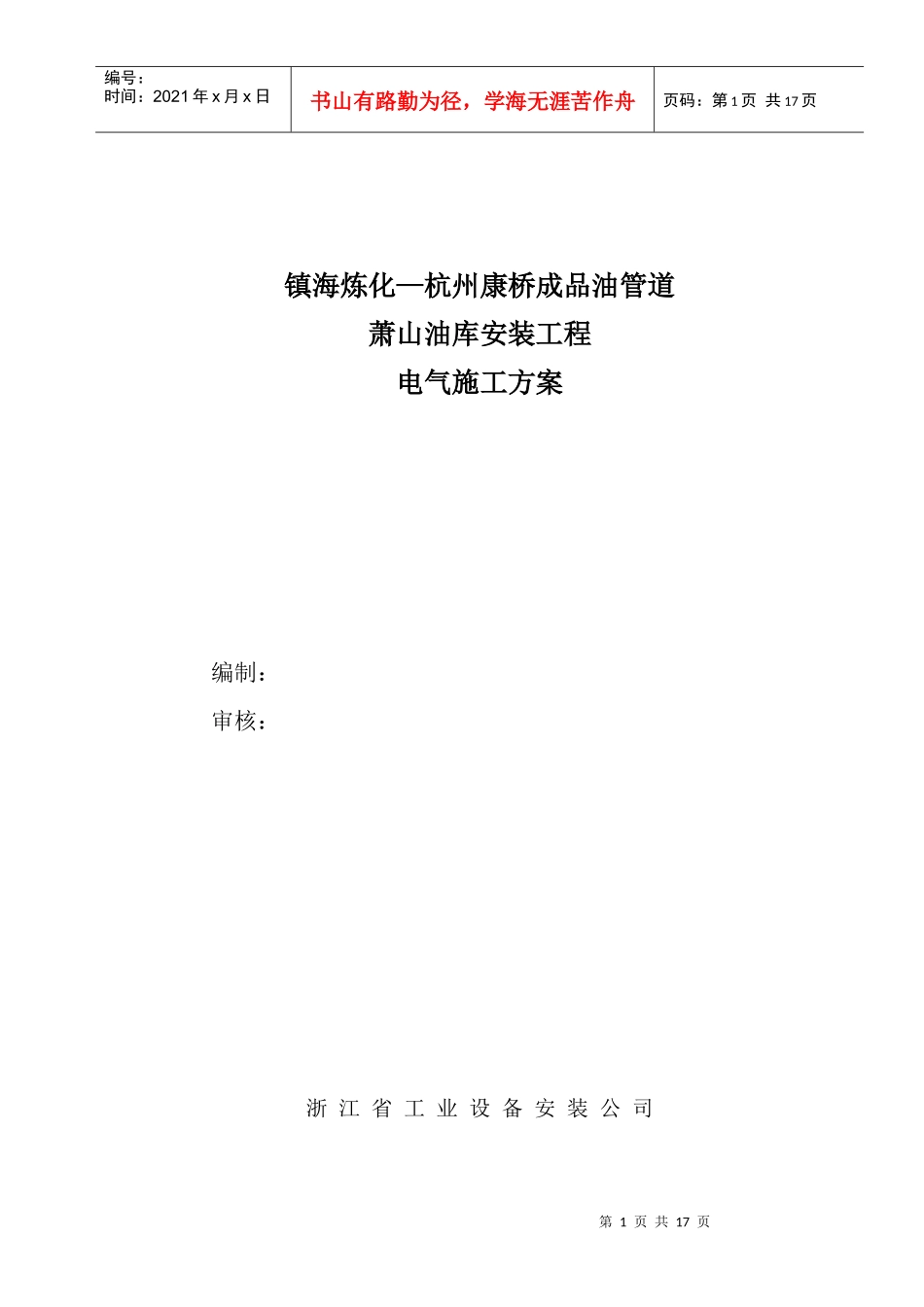

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页镇海炼化—杭州康桥成品油管道萧山油库安装工程电气施工方案编制：审核：浙江省工业设备安装公司第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页一、工程概况1、工程概况浙江油品储运有限公司的镇海炼化—杭州康桥成品油管道萧山油库安装工程作为浙江省的重点工程，是萧山国际机场的配套工程，由镇海炼化工程设计公司设计，洛阳石化工程建设监理公司监理。该项目的电气工程由油灌区、变配电、综合楼及辅助用房、泵区及污水处理4个区域的照明、防雷、防静电接地和动力配电等组成，其中油灌区、泵区及污水处理两个区域为防爆2区。高压电源进线和高压配电系统由萧山供电局设计安装，不在此范围。2、工程特点本项目的电气工程作为油灌区的配套工程之一，受其他专业的制约多，施工中多在其他专业中穿插进行；自动化控制程度高，机泵、电动阀门和阀组的控制可在综合楼站空室的仪表SCADA系统上实施，也可以在机泵、电动阀门和阀组的就地实现控制；防雷、防静电接地设施完善。二、施工方法1、变配电设备安装1.1变配电系统是电气工程的关键部位，关系到电气设备的安全运行，质量要求必须达到优良。1.2本工程变配电设备主要有安装在两台变压器柜内的SCR9-630/10，Dyn11，10KV±2×2.5%/0.4/0.23，Ud=4%型干式变压器2台；第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页CS（GS3）型组合式成套柜20台；GS3-46，120Kvar型自动无功补偿柜2台以及与CS（GS3）型组合式成套柜配套的母线桥1座，均安装在变配电室的低压室内。因变配电系统为萧山供电局安装，施工中我方配合施工。1.3安装程序1.3.1前期准备根据设计图纸，结合有关国家规范和标准，组织施工班组熟悉图纸，并由专业技术人员对施工班组作书面交底，做好安装的准备工作。1.3.2土建工程验收设备安装前，土建工程的施工完毕，并根据建筑工程施工及验收规范要求验收合格，应具备下列条件：a.屋顶、楼板施工完毕，不得渗漏。b.室内工作结束，室内沟道无积水、杂物。c.基础的预埋角钢及预留孔符合设计要求，预埋件牢固。d.门窗安装完毕。e.影响设备安全或设备安装后不能进行施工的装饰工作全部结束。1.3.3基础安装a.根据图纸要求，把调整平直的[10型钢焊接在预埋的角钢上，基础槽钢不直度和水平度的偏差不得大于1mm/m，全长偏差不超过5mm；位置及不平行度不得大于5mm；两排柜正面的槽钢间距必须保持2900mm，以利于母线桥安装。b.焊好接地引下线与接地网相连，用二道防锈漆和二道面漆做好槽钢防腐。第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页安装的槽钢基础宜高出地坪10mm左右。c.安装好的基础作为质量控制点，经监理单位验收合格和书面确认后，进入下一道工序。1.3.4设备开箱检查a.配电设备的开箱检查待配电室具备安装条件，并经基础验收合格后，在现场进行。开箱检查时的天气应符合要求。b.按设计图纸要求，会同甲方施工管理单位、监理单位及供货单位一起，对配电设备进行开箱检查，要求柜的型号规格符合设计，出厂试验报告、合格证书、说明书和图纸等随机技术资料齐全，零部件、专用工具等随机配件与设备装箱清单一致，并经外观检查合格后，由各单位在开箱记录上签字确认。c.经开箱检查后的设备不得露天无防护堆放，对零部件、专用工具等随机配件应根据产品技术文件的规定存放，工程结束，移交甲方。1.3.5设备就位a.经开箱检查合格的设备为防止剧震、柜架变形和漆面受损，应放在加铺木板的滚杠上，滚入变电所内，对重量轻的设备直接用人力抬入，在验收合格的基础上安装就位。b.安装的成套柜误差不超过施工规范规定的要求，按设计的基础形式，用焊接方法固定，柜间连接用标准的热镀锌螺栓，其外露丝扣不超过2~3扣。c.安装好的成套柜抽屉推拉应灵活轻便，无卡阻、碰撞，抽屉的机械和电气联锁装置动作可靠，一、二次回路的连接插件应接触良好。第5页共17页第4页共17页编号：时间：2021年x月x日书山...
