第4节--焦耳定律VIP免费

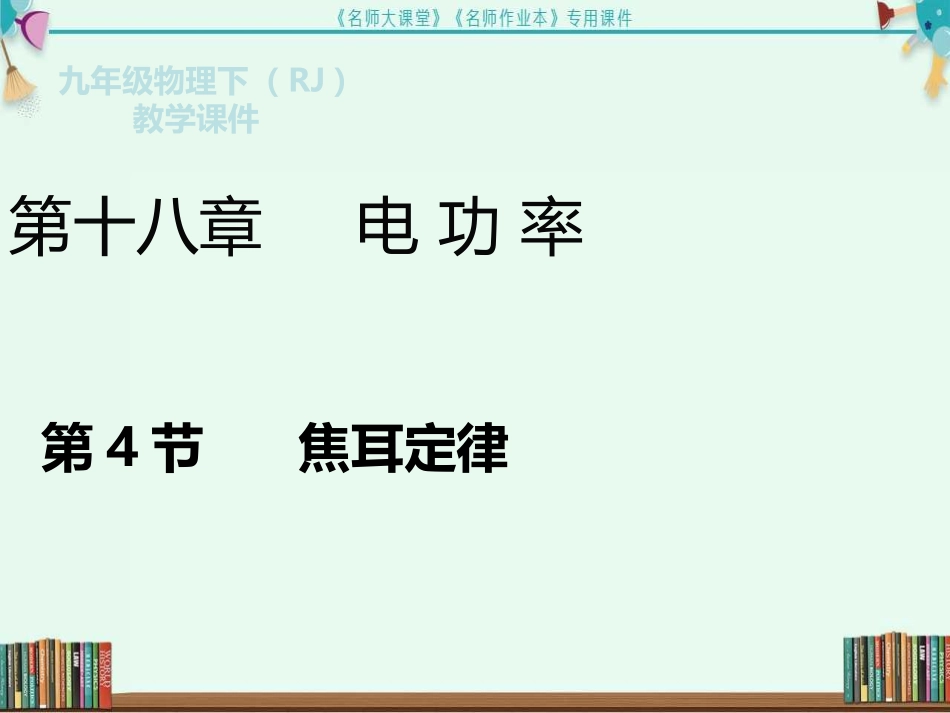

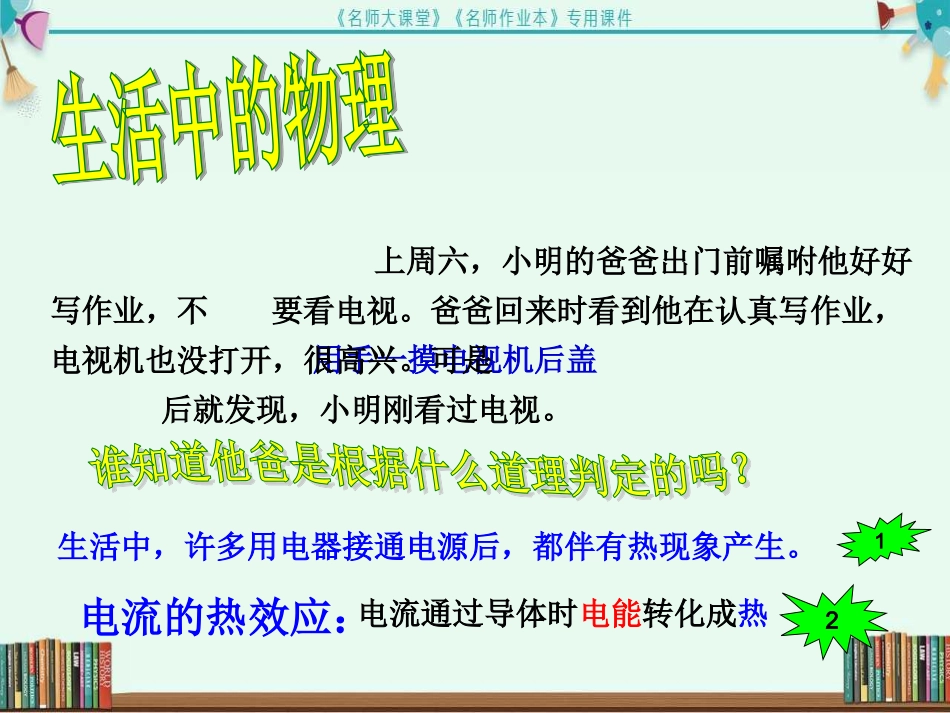

湖北海豚图书发行有限公司《名师大课堂》《名师作业本》系列丛书课件http://www.hbhrsj.com第4节焦耳定律九年级物理下（RJ）教学课件第十八章电功率用手一摸电视机后盖电流的热效应：上周六，小明的爸爸出门前嘱咐他好好写作业，不要看电视。爸爸回来时看到他在认真写作业，电视机也没打开，很高兴。可是后就发现，小明刚看过电视。电流通过导体时电能转化成热生活中，许多用电器接通电源后，都伴有热现象产生。12生活中，许多用电器通电后，都伴有热现象产生。请举例说明。一、电流的热效应现象:电炉丝和导线通过的电流相同。为什么电炉丝热的发红，而导线却几乎不发热？电流通过导体时产生热的多少跟什么因素有关？猜想：与电阻、电流、时间有关问题:电流通过导体时产生热的多少与什么因素有关?演示实验实验装置实验1：研究电热与电阻关系R1=5ΩR2=10ΩA在电流相同、通电时间相同的情况下，电阻越大，这个电阻产生的热量越多。实验2：研究电热与电流关系I=2I1IAR=5ΩR=5ΩR=5ΩI1在电阻相同、通电时间相同的情况下，通过一个电阻的电流越大，这个电阻产生的热量越多。观察实验结论1：在通电电流和通电时间相同的条件下，电阻越大，电流产生的热量越多。结论2：在电阻和通电时间相同的条件下，电流越大，电流产生的热量越多。结论3：在通电电流和电阻相同的条件下，通电时间越长，电流产生的热量越多。实验结论二、焦耳定律1、内容：电流通过导体产生的热量，跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比。2、公式：Q＝I2Rt注意：1、公式中的Q、I、R、t各物理量针对的是同一段导体而言的；2、Q是I的二次方成正比；3、计算时各物理量的单位：I——安，R——欧，t——秒，Q——焦。3、焦耳定律理论推导：因为W=Q且W=UItU=IR所以Q=W=UIt=(IR)It=IRt4、焦耳定律公式扩展：Q=W=Pt=UIt=(只适用于纯电阻电路)2U2Rt5、Q=I2Rt与W=IUt的区别①①在在纯电阻纯电阻电路中，这两个公式是通用的。电路中，这两个公式是通用的。把电能只转化为热能把电能只转化为热能②②在非纯电阻电路中，在非纯电阻电路中，W=IUt公式求得的是总消耗的电能；Q=I2Rt公式求得的是在总电能中部分转发为热能的能量。即：即：W>Q我们学习了焦耳定律，怎样回答前面的问题？•导线和电炉丝串联，为什么电炉丝热得发红，而导线却几乎不发热呢？答：电炉通过导线接到电路中，导线中的电流跟电炉丝中的电流相等，但电炉丝的电阻比连接电炉丝的导线电阻大得多，根据焦耳定律Q=I2Rt知，电流相等时，电阻大的，相同时间里放出的热较多，所以电炉丝很热，而导线却不热。典型例题解析【例1】一台电动机正常工作时线圈两端的电压为380V，线圈的电阻为2Ω，通过线圈的电流为10A。这台电动机正常工作时，一秒钟消耗的电能为____J，产生的热量为___J。3800200Q=I2Rt=(0.6A)2×60×300s=6480J一根60Ω的电阻丝接在36V的电源两端，在5min内共产生多少热量?答:在5min内共产生6480J热量。解:例2I===0.6AUR36V60Ω额定电压相同的灯泡，额定功率越大，电阻越小，正常工作时单位时间内产生的热量越多。可是按照焦耳定律，电阻越大，单位时间内产生的热量越多。二者似乎有矛盾，这是怎么回事?想想议议答：前者说电阻越小，正常工作时单位时间内产生的热量越多，前提条件是电压相同；而后者说，电阻越大，单位时间内产生的热量越多，前提条件是电流相同，两者并不矛盾。所以我们在应用公式时应该特别注意条件。三、电热的利用和防止1、电热的利用：电热水器、电饭锅、电熨斗、电孵化器等等。2、电热的防止：电视机后盖的散热窗、电脑主机里面的小电风扇等等。电热的利用电热的防止电脑中的CPU在工作时要产生热,如果过热就会损坏芯片,所以要在芯片上加装散热片和风扇。1.电流的热效应是电流通过导体时_____转化成____的现象。电热器是利用电流的_______制成的加热设备。电能热2.“在研究电流产生的热量跟电流的关系”的实验中，应保持_____、_____一定，用___________改变电阻丝的电流。3.一根100Ω的电阻丝通过的电流是2A，它的电功率是___W通电1min时产生的热量是_______J。4.电阻R1、R2串联在电路中，R1=4，R2=6，则P1:P...
