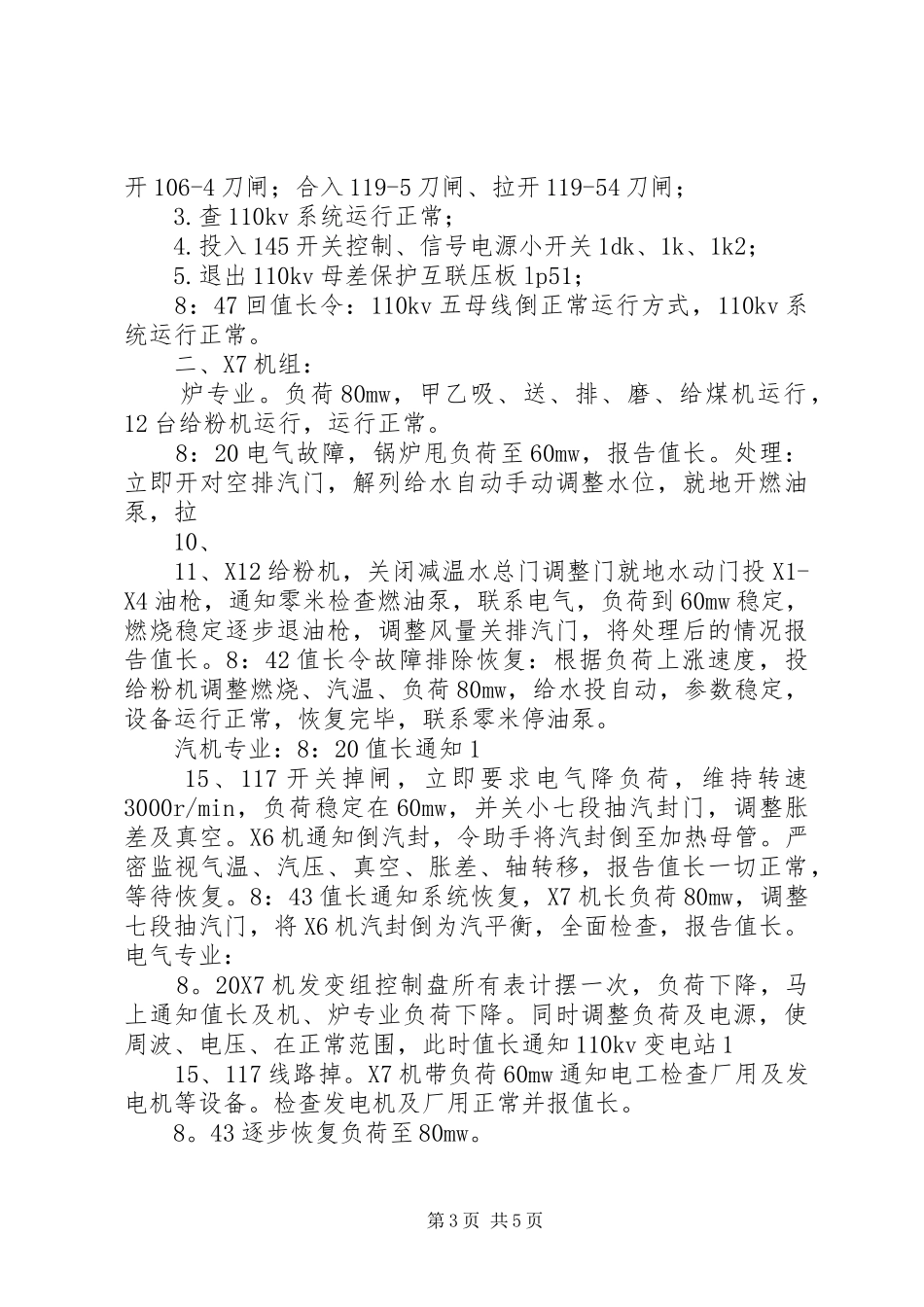

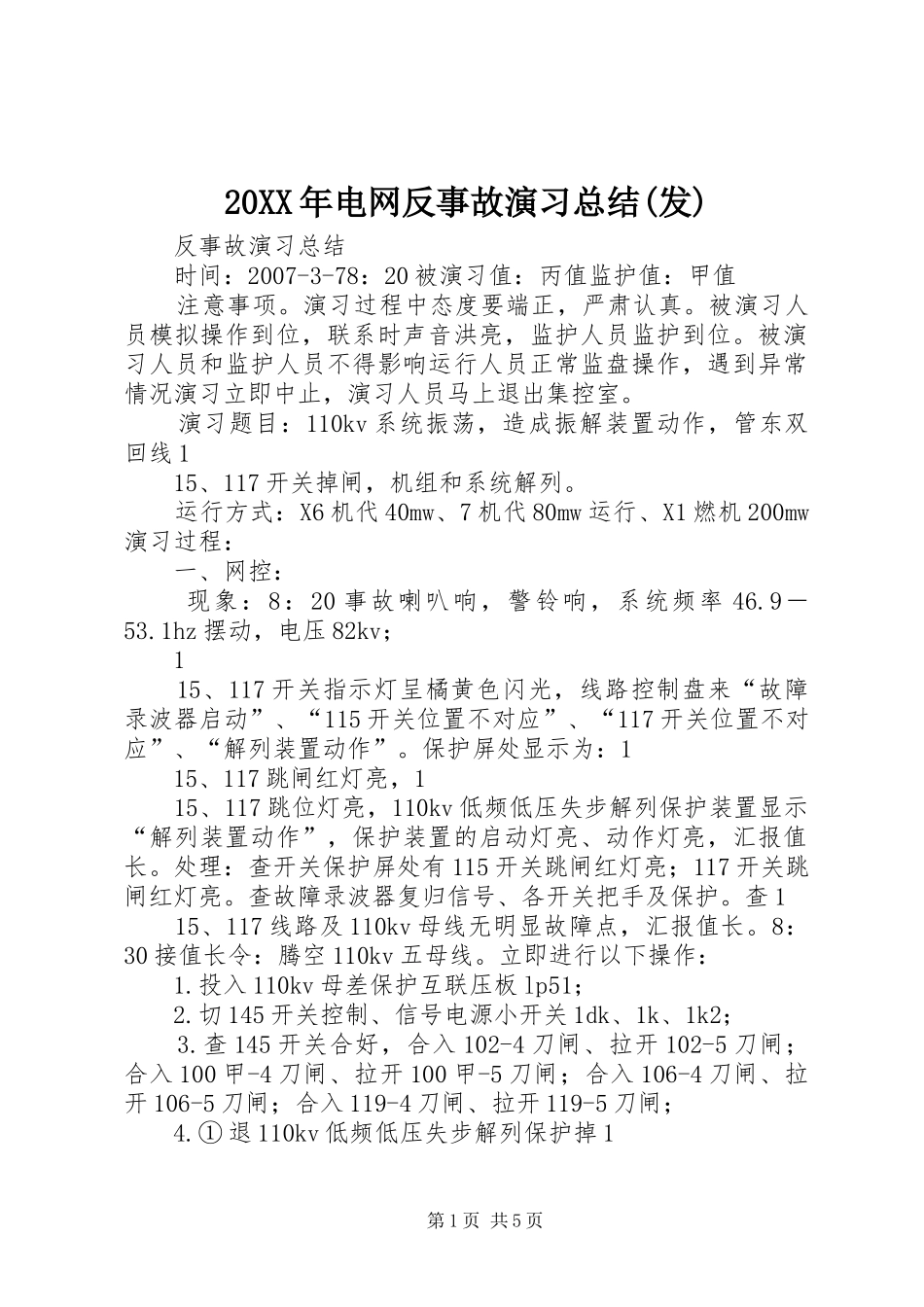

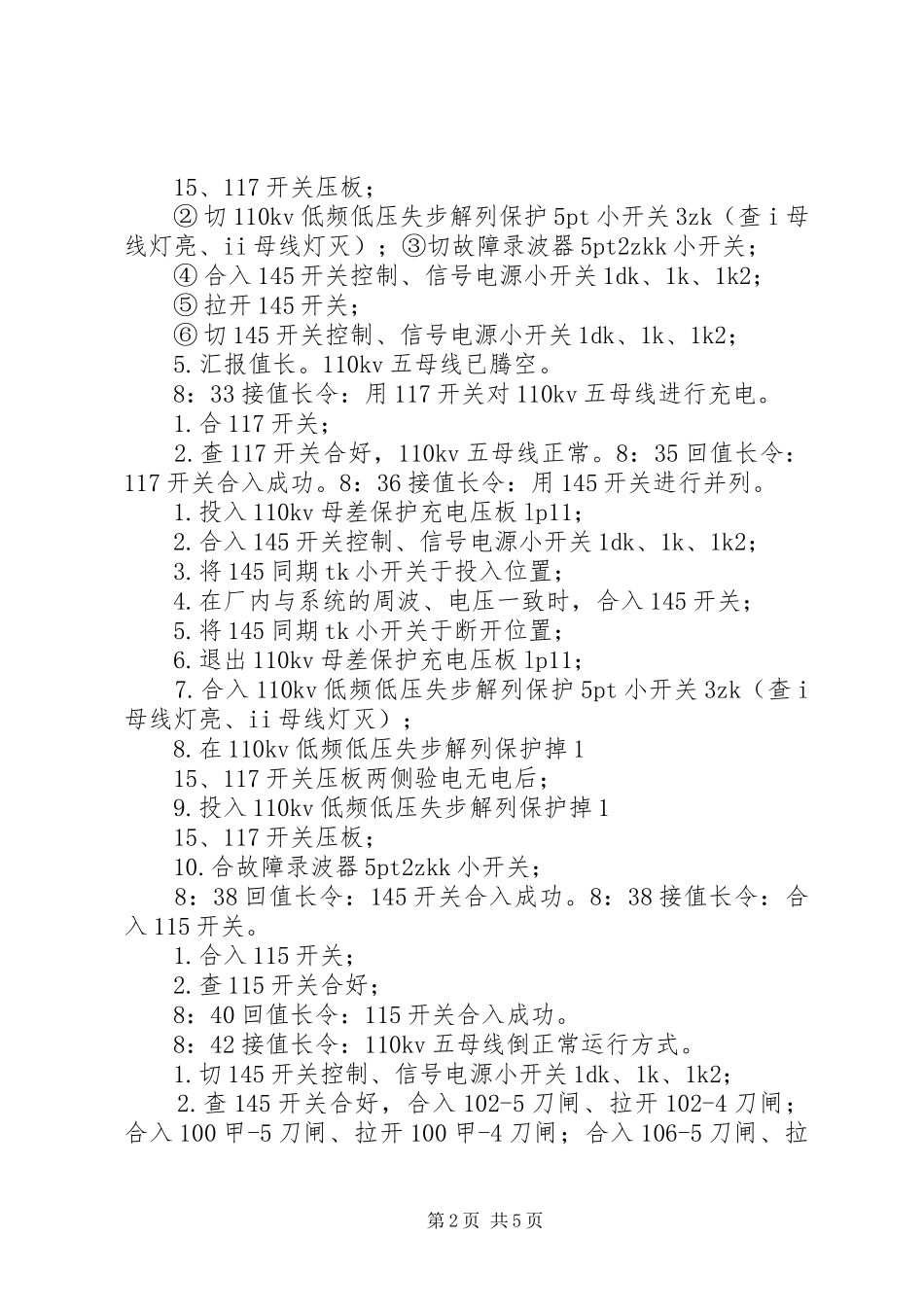

20XX年电网反事故演习总结(发)反事故演习总结时间：2007-3-78：20被演习值：丙值监护值：甲值注意事项。演习过程中态度要端正，严肃认真。被演习人员模拟操作到位，联系时声音洪亮，监护人员监护到位。被演习人员和监护人员不得影响运行人员正常监盘操作，遇到异常情况演习立即中止，演习人员马上退出集控室。演习题目：110kv系统振荡，造成振解装置动作，管东双回线115、117开关掉闸，机组和系统解列。运行方式：X6机代40mw、7机代80mw运行、X1燃机200mw演习过程：一、网控：现象：8：20事故喇叭响，警铃响，系统频率46.9－53.1hz摆动，电压82kv；115、117开关指示灯呈橘黄色闪光，线路控制盘来“故障录波器启动”、“115开关位置不对应”、“117开关位置不对应”、“解列装置动作”。保护屏处显示为：115、117跳闸红灯亮，115、117跳位灯亮，110kv低频低压失步解列保护装置显示“解列装置动作”，保护装置的启动灯亮、动作灯亮，汇报值长。处理：查开关保护屏处有115开关跳闸红灯亮；117开关跳闸红灯亮。查故障录波器复归信号、各开关把手及保护。查115、117线路及110kv母线无明显故障点，汇报值长。8：30接值长令：腾空110kv五母线。立即进行以下操作：1.投入110kv母差保护互联压板lp51；2.切145开关控制、信号电源小开关1dk、1k、1k2；3.查145开关合好，合入102-4刀闸、拉开102-5刀闸；合入100甲-4刀闸、拉开100甲-5刀闸；合入106-4刀闸、拉开106-5刀闸；合入119-4刀闸、拉开119-5刀闸；4.①退110kv低频低压失步解列保护掉1第1页共5页15、117开关压板；②切110kv低频低压失步解列保护5pt小开关3zk（查i母线灯亮、ii母线灯灭）；③切故障录波器5pt2zkk小开关；④合入145开关控制、信号电源小开关1dk、1k、1k2；⑤拉开145开关；⑥切145开关控制、信号电源小开关1dk、1k、1k2；5.汇报值长。110kv五母线已腾空。8：33接值长令：用117开关对110kv五母线进行充电。1.合117开关；2.查117开关合好，110kv五母线正常。8：35回值长令：117开关合入成功。8：36接值长令：用145开关进行并列。1.投入110kv母差保护充电压板lp11；2.合入145开关控制、信号电源小开关1dk、1k、1k2；3.将145同期tk小开关于投入位置；4.在厂内与系统的周波、电压一致时，合入145开关；5.将145同期tk小开关于断开位置；6.退出110kv母差保护充电压板lp11；7.合入110kv低频低压失步解列保护5pt小开关3zk（查i母线灯亮、ii母线灯灭）；8.在110kv低频低压失步解列保护掉115、117开关压板两侧验电无电后；9.投入110kv低频低压失步解列保护掉115、117开关压板；10.合故障录波器5pt2zkk小开关；8：38回值长令：145开关合入成功。8：38接值长令：合入115开关。1.合入115开关；2.查115开关合好；8：40回值长令：115开关合入成功。8：42接值长令：110kv五母线倒正常运行方式。1.切145开关控制、信号电源小开关1dk、1k、1k2；2.查145开关合好，合入102-5刀闸、拉开102-4刀闸；合入100甲-5刀闸、拉开100甲-4刀闸；合入106-5刀闸、拉第2页共5页开106-4刀闸；合入119-5刀闸、拉开119-54刀闸；3.查110kv系统运行正常；4.投入145开关控制、信号电源小开关1dk、1k、1k2；5.退出110kv母差保护互联压板lp51；8：47回值长令：110kv五母线倒正常运行方式，110kv系统运行正常。二、X7机组：炉专业。负荷80mw，甲乙吸、送、排、磨、给煤机运行，12台给粉机运行，运行正常。8：20电气故障，锅炉甩负荷至60mw，报告值长。处理：立即开对空排汽门，解列给水自动手动调整水位，就地开燃油泵，拉10、11、X12给粉机，关闭减温水总门调整门就地水动门投X1-X4油枪，通知零米检查燃油泵，联系电气，负荷到60mw稳定，燃烧稳定逐步退油枪，调整风量关排汽门，将处理后的情况报告值长。8：42值长令故障排除恢复：根据负荷上涨速度，投给粉机调整燃烧、汽温、负荷80mw，给水投自动，参数稳定，设备运行正常，恢复完毕，联系零米停油泵。汽机专业：8：20值长通知115、117开关掉闸，立即要求电气降负荷，维持转速3000r/min，负荷稳定在60mw，并关小七段抽汽封门，调整胀差及真空。X6机通知倒汽封，令助手将汽封倒至加热母管。严密监视气温、汽压、真空、...
