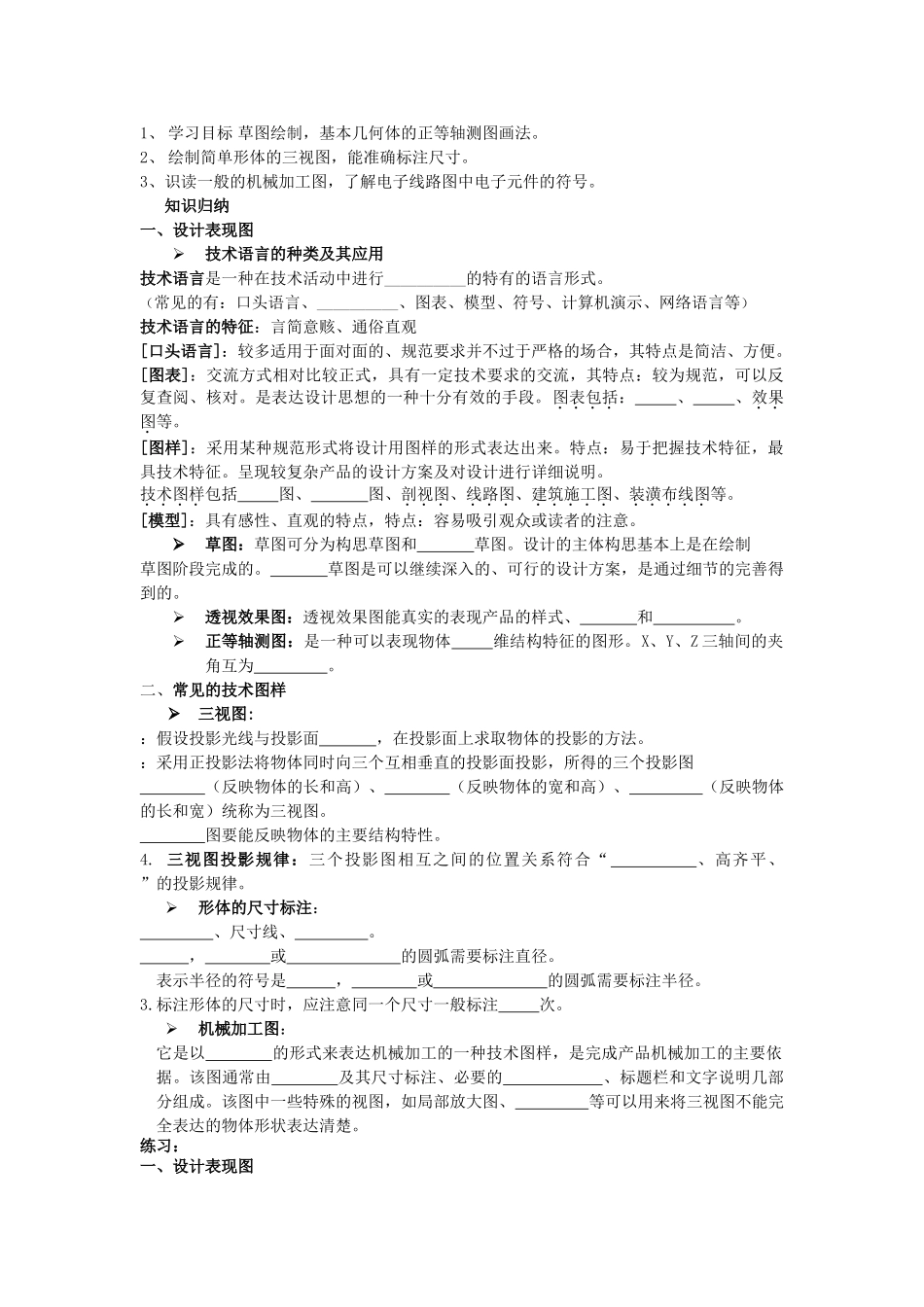

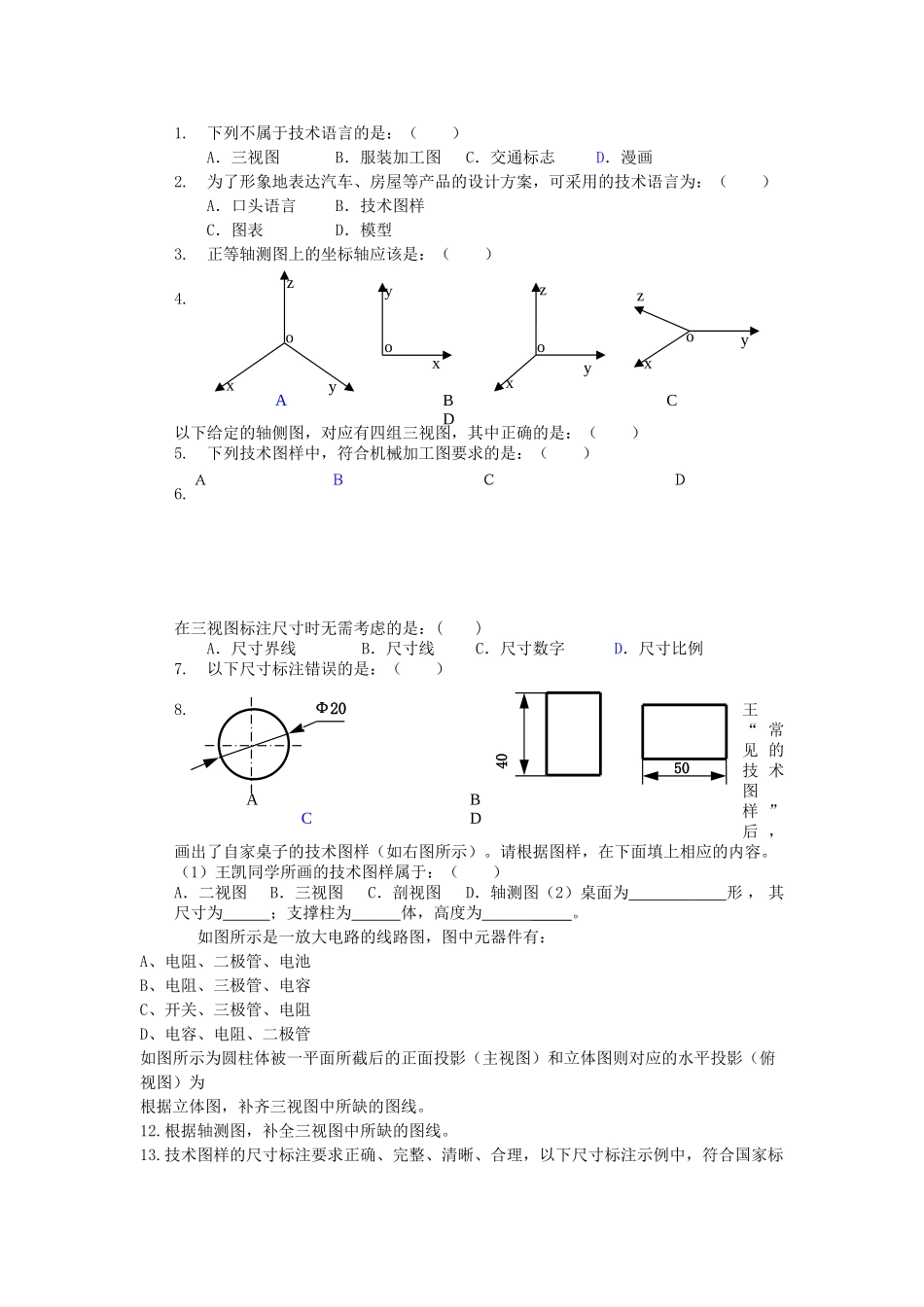

1、学习目标草图绘制，基本几何体的正等轴测图画法。2、绘制简单形体的三视图，能准确标注尺寸。3、识读一般的机械加工图，了解电子线路图中电子元件的符号。知识归纳一、设计表现图技术语言的种类及其应用技术语言是一种在技术活动中进行__________的特有的语言形式。（常见的有：口头语言、__________、图表、模型、符号、计算机演示、网络语言等）技术语言的特征：言简意赅、通俗直观[口头语言]：较多适用于面对面的、规范要求并不过于严格的场合，其特点是简洁、方便。[图表]：交流方式相对比较正式，具有一定技术要求的交流，其特点：较为规范，可以反复查阅、核对。是表达设计思想的一种十分有效的手段。图表包括：、、效果图等。[图样]：采用某种规范形式将设计用图样的形式表达出来。特点：易于把握技术特征，最具技术特征。呈现较复杂产品的设计方案及对设计进行详细说明。技术图样包括图、图、剖视图、线路图、建筑施工图、装潢布线图等。[模型]：具有感性、直观的特点，特点：容易吸引观众或读者的注意。草图：草图可分为构思草图和草图。设计的主体构思基本上是在绘制草图阶段完成的。草图是可以继续深入的、可行的设计方案，是通过细节的完善得到的。透视效果图：透视效果图能真实的表现产品的样式、和。正等轴测图：是一种可以表现物体维结构特征的图形。X、Y、Z三轴间的夹角互为。二、常见的技术图样三视图:：假设投影光线与投影面，在投影面上求取物体的投影的方法。：采用正投影法将物体同时向三个互相垂直的投影面投影，所得的三个投影图（反映物体的长和高）、（反映物体的宽和高）、（反映物体的长和宽）统称为三视图。图要能反映物体的主要结构特性。4.三视图投影规律：三个投影图相互之间的位置关系符合“、高齐平、”的投影规律。形体的尺寸标注：、尺寸线、。，或的圆弧需要标注直径。表示半径的符号是，或的圆弧需要标注半径。3.标注形体的尺寸时，应注意同一个尺寸一般标注次。机械加工图：它是以的形式来表达机械加工的一种技术图样，是完成产品机械加工的主要依据。该图通常由及其尺寸标注、必要的、标题栏和文字说明几部分组成。该图中一些特殊的视图，如局部放大图、等可以用来将三视图不能完全表达的物体形状表达清楚。练习：一、设计表现图1.下列不属于技术语言的是：（）A．三视图B．服装加工图C．交通标志D．漫画2.为了形象地表达汽车、房屋等产品的设计方案，可采用的技术语言为：（）A．口头语言B．技术图样C．图表D．模型3.正等轴测图上的坐标轴应该是：（）4.以下给定的轴侧图，对应有四组三视图，其中正确的是：（）5.下列技术图样中，符合机械加工图要求的是：（）6.在三视图标注尺寸时无需考虑的是：()A．尺寸界线B．尺寸线C．尺寸数字D．尺寸比例7.以下尺寸标注错误的是：（）8.王“常见的技术图样”后，画出了自家桌子的技术图样（如右图所示）。请根据图样，在下面填上相应的内容。（1）王凯同学所画的技术图样属于：（）A．二视图B．三视图C．剖视图D．轴测图（2）桌面为形，其尺寸为；支撑柱为体，高度为_____。如图所示是一放大电路的线路图，图中元器件有：A、电阻、二极管、电池B、电阻、三极管、电容C、开关、三极管、电阻D、电容、电阻、二极管如图所示为圆柱体被一平面所截后的正面投影（主视图）和立体图则对应的水平投影（俯视图）为根据立体图，补齐三视图中所缺的图线。12.根据轴测图，补全三视图中所缺的图线。13.技术图样的尺寸标注要求正确、完整、清晰、合理，以下尺寸标注示例中，符合国家标ABCDzzzxxxxyyyyooooＡＢＣＤФ204050ABCD准要求的是教师寄语不经三思不求教，不动笔墨不读书学习感悟
