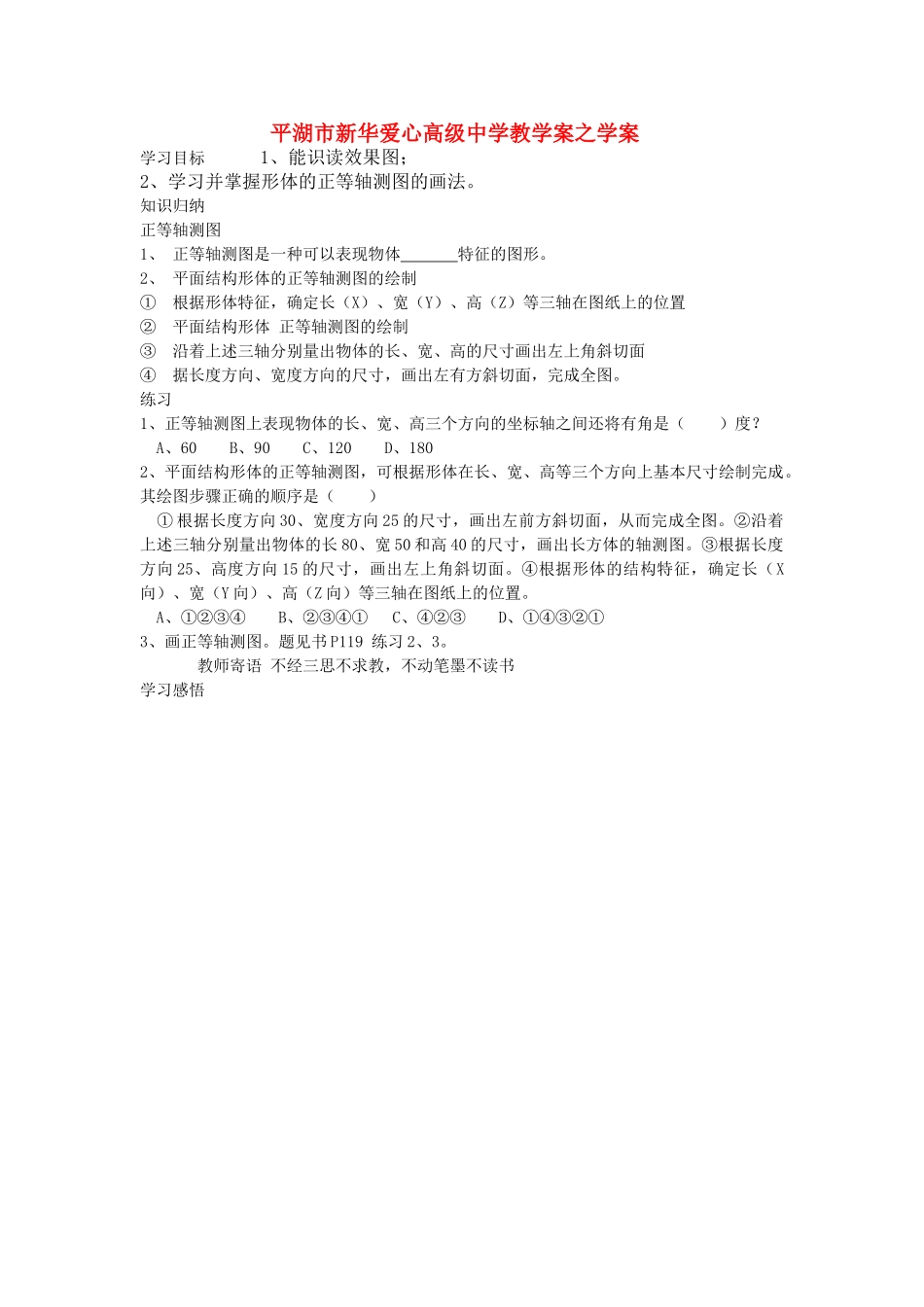

平湖市新华爱心高级中学教学案之学案学习目标1、能识读效果图；2、学习并掌握形体的正等轴测图的画法。知识归纳正等轴测图1、正等轴测图是一种可以表现物体特征的图形。2、平面结构形体的正等轴测图的绘制①根据形体特征，确定长（X）、宽（Y）、高（Z）等三轴在图纸上的位置②平面结构形体正等轴测图的绘制③沿着上述三轴分别量出物体的长、宽、高的尺寸画出左上角斜切面④据长度方向、宽度方向的尺寸，画出左有方斜切面，完成全图。练习1、正等轴测图上表现物体的长、宽、高三个方向的坐标轴之间还将有角是（）度？A、60B、90C、120D、1802、平面结构形体的正等轴测图，可根据形体在长、宽、高等三个方向上基本尺寸绘制完成。其绘图步骤正确的顺序是（）①根据长度方向30、宽度方向25的尺寸，画出左前方斜切面，从而完成全图。②沿着上述三轴分别量出物体的长80、宽50和高40的尺寸，画出长方体的轴测图。③根据长度方向25、高度方向15的尺寸，画出左上角斜切面。④根据形体的结构特征，确定长（X向）、宽（Y向）、高（Z向）等三轴在图纸上的位置。A、①②③④B、②③④①C、④②③D、①④③②①3、画正等轴测图。题见书P119练习2、3。教师寄语不经三思不求教，不动笔墨不读书学习感悟
