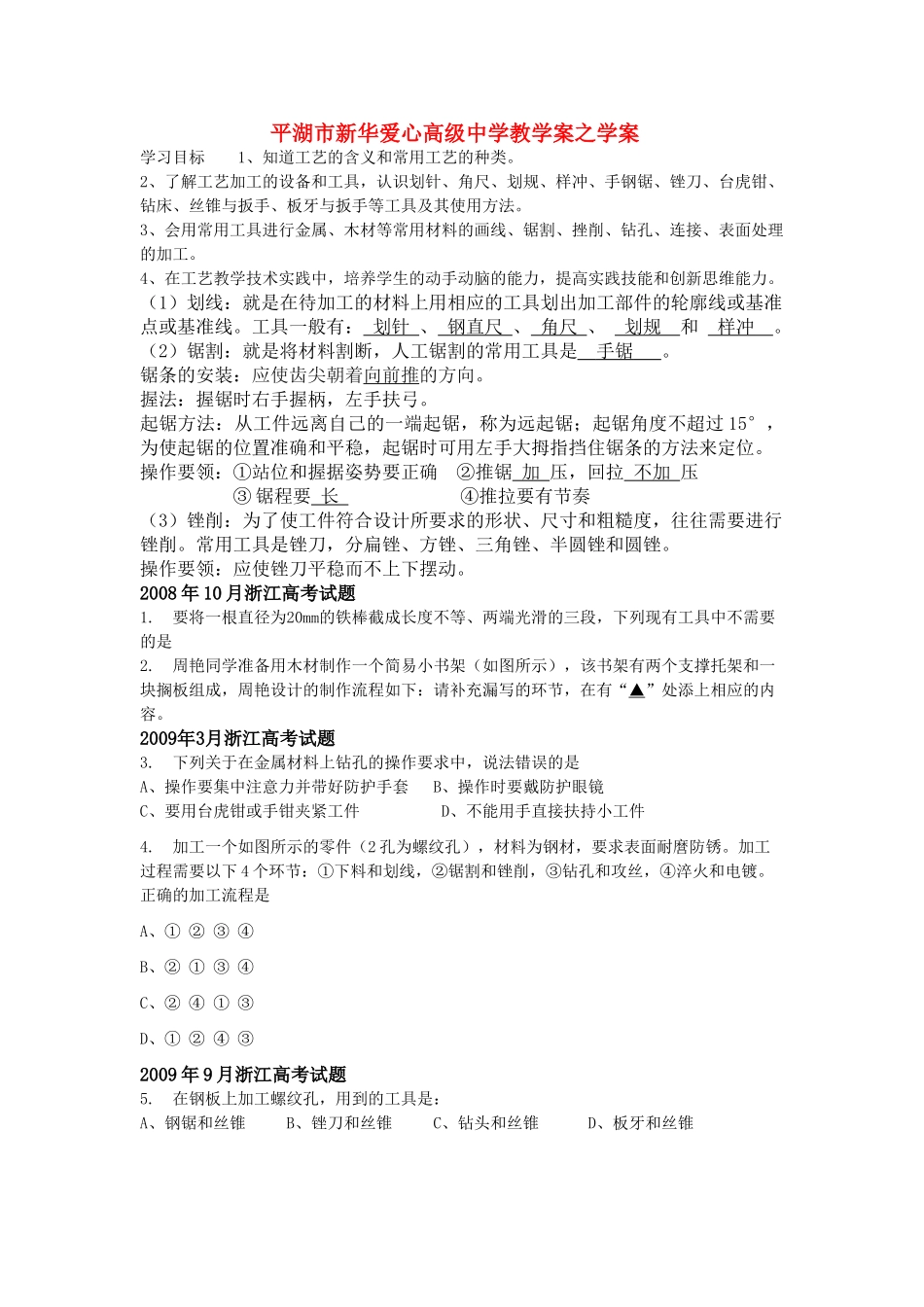

平湖市新华爱心高级中学教学案之学案学习目标1、知道工艺的含义和常用工艺的种类。2、了解工艺加工的设备和工具,认识划针、角尺、划规、样冲、手钢锯、锉刀、台虎钳、钻床、丝锥与扳手、板牙与扳手等工具及其使用方法。3、会用常用工具进行金属、木材等常用材料的画线、锯割、挫削、钻孔、连接、表面处理的加工。4、在工艺教学技术实践中,培养学生的动手动脑的能力,提高实践技能和创新思维能力。(1)划线:就是在待加工的材料上用相应的工具划出加工部件的轮廓线或基准点或基准线。工具一般有:划针、钢直尺、角尺、划规和样冲。(2)锯割:就是将材料割断,人工锯割的常用工具是手锯。锯条的安装:应使齿尖朝着向前推的方向。握法:握锯时右手握柄,左手扶弓。起锯方法:从工件远离自己的一端起锯,称为远起锯;起锯角度不超过15°,为使起锯的位置准确和平稳,起锯时可用左手大拇指挡住锯条的方法来定位。操作要领:①站位和握据姿势要正确②推锯加压,回拉不加压③锯程要长④推拉要有节奏(3)锉削:为了使工件符合设计所要求的形状、尺寸和粗糙度,往往需要进行锉削。常用工具是锉刀,分扁锉、方锉、三角锉、半圆锉和圆锉。操作要领:应使锉刀平稳而不上下摆动。2008年10月浙江高考试题1.要将一根直径为20mm的铁棒截成长度不等、两端光滑的三段,下列现有工具中不需要的是2.周艳同学准备用木材制作一个简易小书架(如图所示),该书架有两个支撑托架和一块搁板组成,周艳设计的制作流程如下:请补充漏写的环节,在有“▲”处添上相应的内容。2009年3月浙江高考试题3.下列关于在金属材料上钻孔的操作要求中,说法错误的是A、操作要集中注意力并带好防护手套B、操作时要戴防护眼镜C、要用台虎钳或手钳夹紧工件D、不能用手直接扶持小工件4.加工一个如图所示的零件(2孔为螺纹孔),材料为钢材,要求表面耐麿防锈。加工过程需要以下4个环节:①下料和划线,②锯割和锉削,③钻孔和攻丝,④淬火和电镀。正确的加工流程是A、①②③④B、②①③④C、②④①③D、①②④③2009年9月浙江高考试题5.在钢板上加工螺纹孔,用到的工具是:A、钢锯和丝锥B、锉刀和丝锥C、钻头和丝锥D、板牙和丝锥6.如图所示的铅质零件,加工半圆通槽时,需要以下环节:①划线②锉削③锯割④钻孔,请分析该半圆通槽的加工工艺,回答以下问题:(1)合理的加工流程为(在处填写序号)→→→(2)需要用到的划线工具是(在处填写三种工具名称);;教师寄语不经三思不求教,不动笔墨不读书学习感悟
