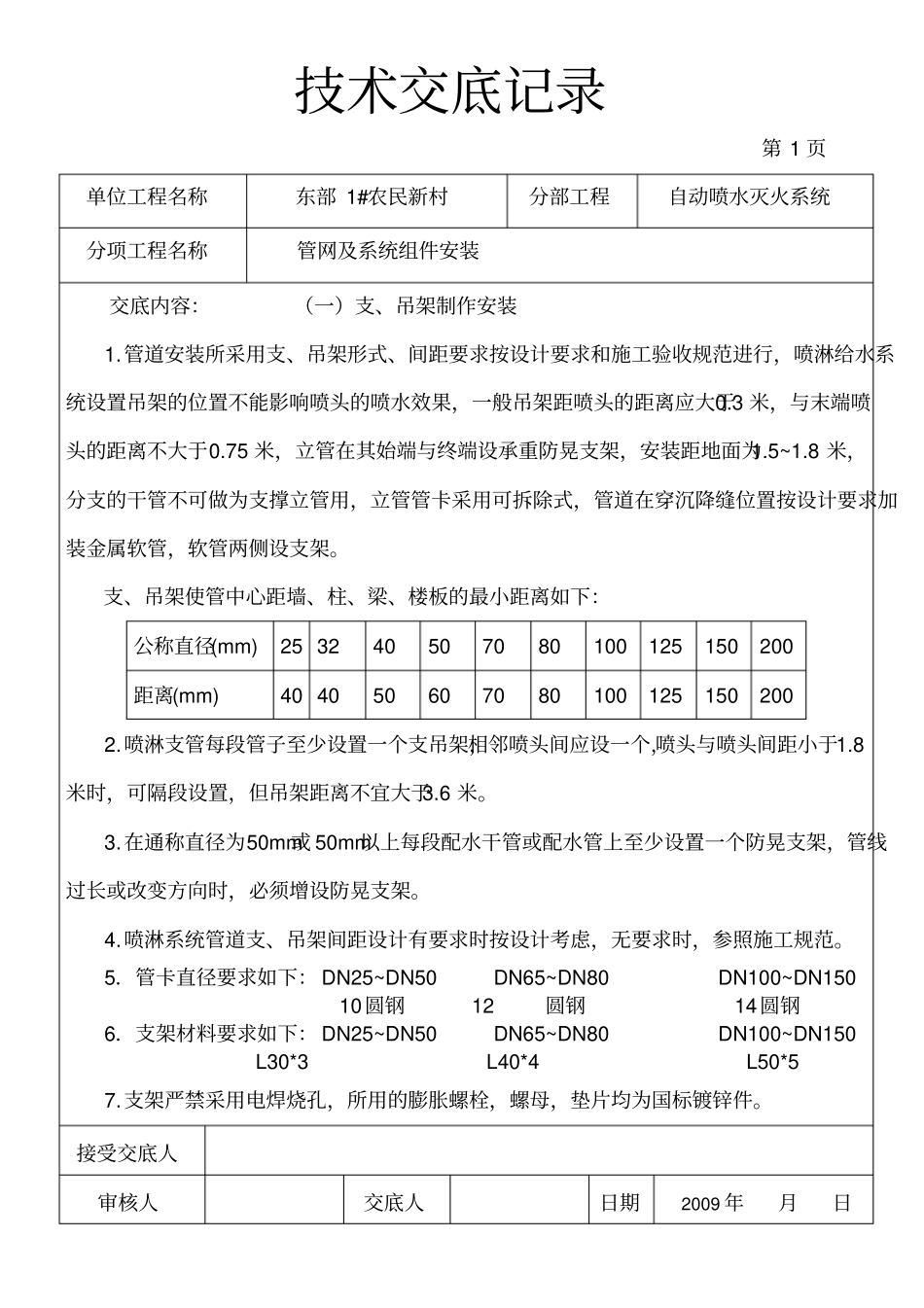

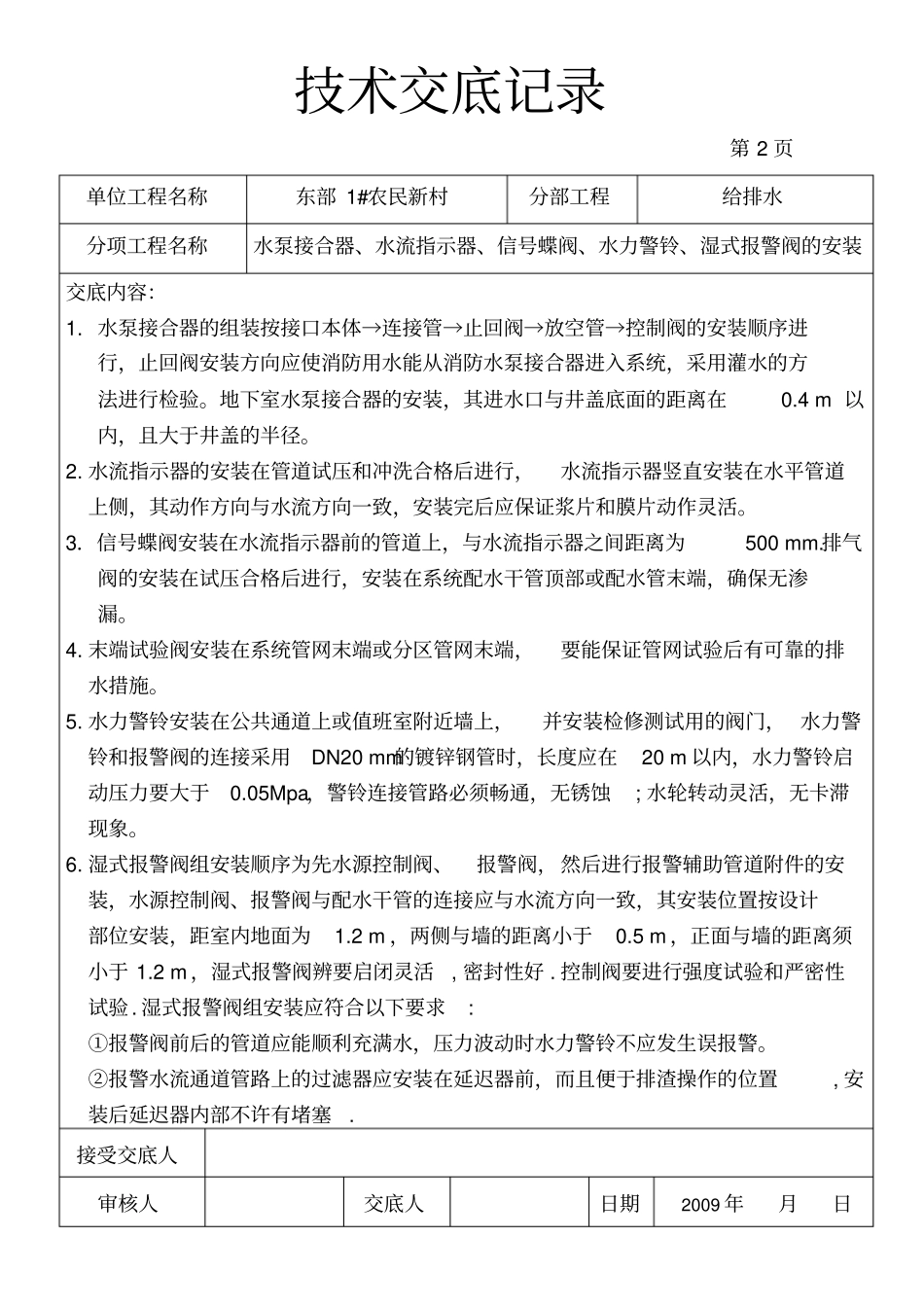

技术交底记录第1页单位工程名称东部1#农民新村分部工程自动喷水灭火系统分项工程名称管网及系统组件安装交底内容：（一）支、吊架制作安装1.管道安装所采用支、吊架形式、间距要求按设计要求和施工验收规范进行，喷淋给水系统设置吊架的位置不能影响喷头的喷水效果，一般吊架距喷头的距离应大于0.3米，与末端喷头的距离不大于0.75米，立管在其始端与终端设承重防晃支架，安装距地面为1.5~1.8米，分支的干管不可做为支撑立管用，立管管卡采用可拆除式，管道在穿沉降缝位置按设计要求加装金属软管，软管两侧设支架。支、吊架使管中心距墙、柱、梁、楼板的最小距离如下：公称直径(mm)253240507080100125150200距离(mm)4040506070801001251502002.喷淋支管每段管子至少设置一个支吊架，相邻喷头间应设一个，喷头与喷头间距小于1.8米时，可隔段设置，但吊架距离不宜大于3.6米。3.在通称直径为50mm或50mm以上每段配水干管或配水管上至少设置一个防晃支架，管线过长或改变方向时，必须增设防晃支架。4.喷淋系统管道支、吊架间距设计有要求时按设计考虑，无要求时，参照施工规范。5．管卡直径要求如下：DN25~DN50DN65~DN80DN100~DN15010圆钢12圆钢14圆钢6．支架材料要求如下：DN25~DN50DN65~DN80DN100~DN150L30*3L40*4L50*57.支架严禁采用电焊烧孔，所用的膨胀螺栓，螺母，垫片均为国标镀锌件。接受交底人审核人交底人日期2009年月日技术交底记录第2页单位工程名称东部1#农民新村分部工程给排水分项工程名称水泵接合器、水流指示器、信号蝶阀、水力警铃、湿式报警阀的安装交底内容：1.水泵接合器的组装按接口本体→连接管→止回阀→放空管→控制阀的安装顺序进行，止回阀安装方向应使消防用水能从消防水泵接合器进入系统，采用灌水的方法进行检验。地下室水泵接合器的安装，其进水口与井盖底面的距离在0.4m以内，且大于井盖的半径。2.水流指示器的安装在管道试压和冲洗合格后进行，水流指示器竖直安装在水平管道上侧，其动作方向与水流方向一致，安装完后应保证浆片和膜片动作灵活。3．信号蝶阀安装在水流指示器前的管道上，与水流指示器之间距离为500mm.排气阀的安装在试压合格后进行，安装在系统配水干管顶部或配水管末端，确保无渗漏。4.末端试验阀安装在系统管网末端或分区管网末端，要能保证管网试验后有可靠的排水措施。5.水力警铃安装在公共通道上或值班室附近墙上，并安装检修测试用的阀门，水力警铃和报警阀的连接采用DN20mm的镀锌钢管时，长度应在20m以内，水力警铃启动压力要大于0.05Mpa，警铃连接管路必须畅通，无锈蚀;水轮转动灵活，无卡滞现象。6.湿式报警阀组安装顺序为先水源控制阀、报警阀，然后进行报警辅助管道附件的安装，水源控制阀、报警阀与配水干管的连接应与水流方向一致，其安装位置按设计部位安装，距室内地面为1.2m，两侧与墙的距离小于0.5m，正面与墙的距离须小于1.2m，湿式报警阀辨要启闭灵活,密封性好.控制阀要进行强度试验和严密性试验.湿式报警阀组安装应符合以下要求:①报警阀前后的管道应能顺利充满水，压力波动时水力警铃不应发生误报警。②报警水流通道管路上的过滤器应安装在延迟器前，而且便于排渣操作的位置,安装后延迟器内部不许有堵塞.接受交底人审核人交底人日期2009年月日技术交底记录第2页单位工程名称东部1#农民新村分部工程给排水分项工程名称消火栓给水系统安装交底内容：1.消火栓给水系统采用镀锌钢管,当管径DN≤100时，采用采用镀锌钢管丝扣连接，当管径DN＞100时采沟槽式卡箍连接。2.室内消火栓采用双口消火栓，栓口安装朝外，阀门中心距地面1.1m，允许偏差20mm，距箱侧面为140mm，距箱后面为100mm，允许偏差为5mm;消火栓箱体安装的垂直度允许偏差为3mm。采用单口消火栓时，消火栓不应安装在消防箱门轴一侧，位置以手轮开启时不受妨碍为宜。3.装配好的消火栓，应保证阀杆升降平稳，不得有松动现象，另外按设计要求在消火栓箱内设置直接启动消防水泵的按钮，并采取保护措施.室内消防管道上阀门置于常开状态，标明启闭标志状态。4．室外消火栓分为地上式和地下式两种。当采用地上安装时，消火栓顶部距地面高为0.64m，立管应垂直、稳固，...
