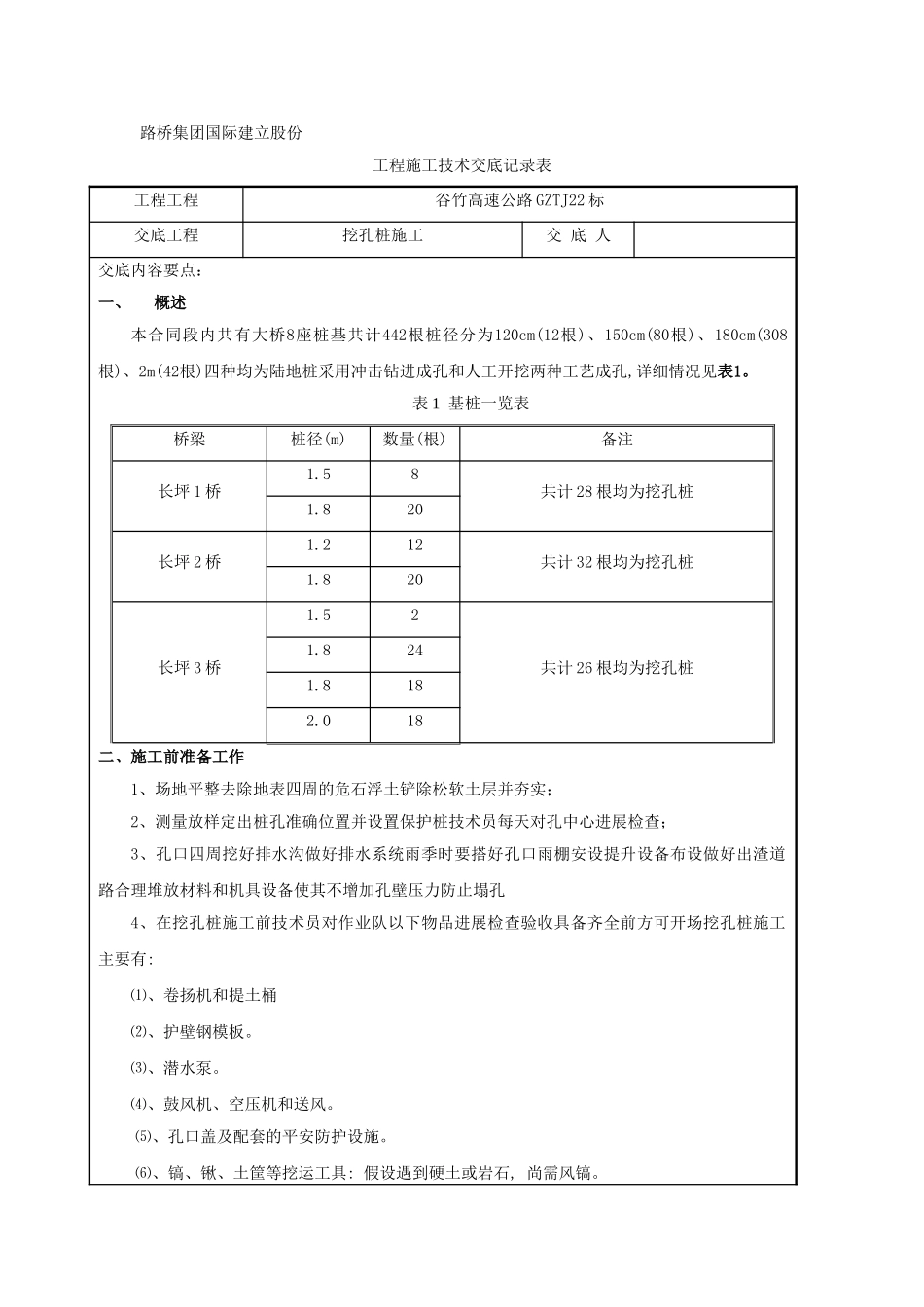

路桥集团国际建立股份工程施工技术交底记录表工程工程谷竹高速公路GZTJ22标交底工程挖孔桩施工交底人交底内容要点:一、概述本合同段内共有大桥8座桩基共计442根桩径分为120cm(12根)、150cm(80根)、180cm(308根)、2m(42根)四种均为陆地桩采用冲击钻进成孔和人工开挖两种工艺成孔,详细情况见表1。表1基桩一览表桥梁桩径(m)数量(根)备注长坪1桥1.58共计28根均为挖孔桩1.820长坪2桥1.212共计32根均为挖孔桩1.820长坪3桥1.52共计26根均为挖孔桩1.8241.8182.018二、施工前准备工作1、场地平整去除地表四周的危石浮土铲除松软土层并夯实;2、测量放样定出桩孔准确位置并设置保护桩技术员每天对孔中心进展检查;3、孔口四周挖好排水沟做好排水系统雨季时要搭好孔口雨棚安设提升设备布设做好出渣道路合理堆放材料和机具设备使其不增加孔壁压力防止塌孔4、在挖孔桩施工前技术员对作业队以下物品进展检查验收具备齐全前方可开场挖孔桩施工主要有:⑴、卷扬机和提土桶⑵、护壁钢模板。⑶、潜水泵。⑷、鼓风机、空压机和送风。⑸、孔口盖及配套的平安防护设施。⑹、镐、锹、土筐等挖运工具:假设遇到硬土或岩石,尚需风镐。⑺、插捣工具,用于插捣护壁砼。⑻、应急软爬梯。⑼、照明灯、对讲机、电铃等三、桩基开挖1、开挖桩孔应从上至下逐层进展先挖四周然后扩及圆心局部开挖区的侧壁要求做到光滑平整底面要程度挖出的土方要及时运送到地面并根据现场实际情况由装载机或翻斗车外运不得堆放在孔边。同时要经常量测有效地控制开挖桩孔的截面尺寸每节高度根据地质情况定为80-120cm,特殊地层如流砂、地下水位丰富等地层每节高度为50cm。2、为防止挖孔桩孔壁塌方确保施工平安视其围岩等实际情况必要情况下要设置护壁护壁形式一般为内齿式;第一节护壁砼高出地面20-30cm防止土、石、杂物落入孔内伤人护壁为现浇钢筋混凝土或素混凝土首节护壁必须与孔壁严结合保证护壁的稳定性和整体性且受力均匀。护壁模板采用拆上节、支下节周转使用护壁厚度通过计算确定一般根据孔径不同在15cm~30cm。上下护壁间的搭接长度不得少于50mm。浇注护壁砼时为了防止模板产生偏移应对称下料用敲击模板或木棒插实的振捣由于护壁混凝土在地面以下湿度、温度对护壁混凝土强度的形成和增长非常有利一般1天强度就能到达10Mpa左右半天就可以拆模。如拆模后发现护壁有蜂窝、漏水现象要及时加以堵塞和导流保证护壁混凝土强度及平安;3、需要进展爆破时要提早做好的申请工作由专业爆破员进展操作采用光面松动爆破防止爆破施工中所引起的冲击波和波对相邻的地质层带来影响。基桩爆破挖孔采用风钻孔径40mm爆破采用微差毫秒松动爆破采用人工装药装药时应该注意连续严封堵良好方式采用通电;4、现场技术员每天上下班前都要用测绳对孔深进展量测准确掌握每根基桩每天的进度情况;5、终孔检查:⑴、在间隔设计孔底标高1m范围内的岩层不能进展爆破施工只能用风镐破除岩石。防止造成孔底岩层松动降低承载力。⑵、检查桩底沉渣并去除干净下放钢筋笼浇筑混凝土前重新检查沉渣厚度并去除干净同时把积水尽可能排干。⑶、终孔后要量测孔深计算是否到达孔底标高。⑷、按要求制作检孔器并由挖孔作业队吊放检孔器检查孔径孔的竖直度是否符合要求。详细数据详见表2表2挖孔桩实测工程项次检查工程规定值或允许偏向检查和频率1混凝土强度〔MPa〕在合格内按附录D检查2桩位〔mm〕群桩100全站仪或经纬仪:每桩检查排架桩允许50极值1003孔深〔m〕不小于设计值测绳量:每桩测量4孔径〔mm〕不小于设计值探孔器:每桩测量5孔的倾斜度〔mm〕0.5桩长且不大于200垂线法:每桩检查6钢筋骨架底面高程〔mm〕±50水准仪测骨架顶面高程后反算:每桩检查四、钢筋笼加工及安装1、钢筋笼在钢筋加工场事先做好的胎架上集中加工通过炮车运送至现场钢筋加工时按必须尺寸做好加劲筋标出主筋的位置;并标出加劲筋的位置(每2m设一道加劲筋)。焊接时使加劲筋上任一主筋的标记对准主筋中部的加劲筋标记扶正加劲筋使加劲筋与主筋垂直然后点焊固定。在一根主筋上焊好全部的加劲筋后转动骨架将其余主筋与加劲筋按上法焊好然后套入螺旋筋并按设计位置布好螺旋筋并绑扎于主筋上。另外为防止...
