全现浇剪力墙、板工程技术交底VIP免费

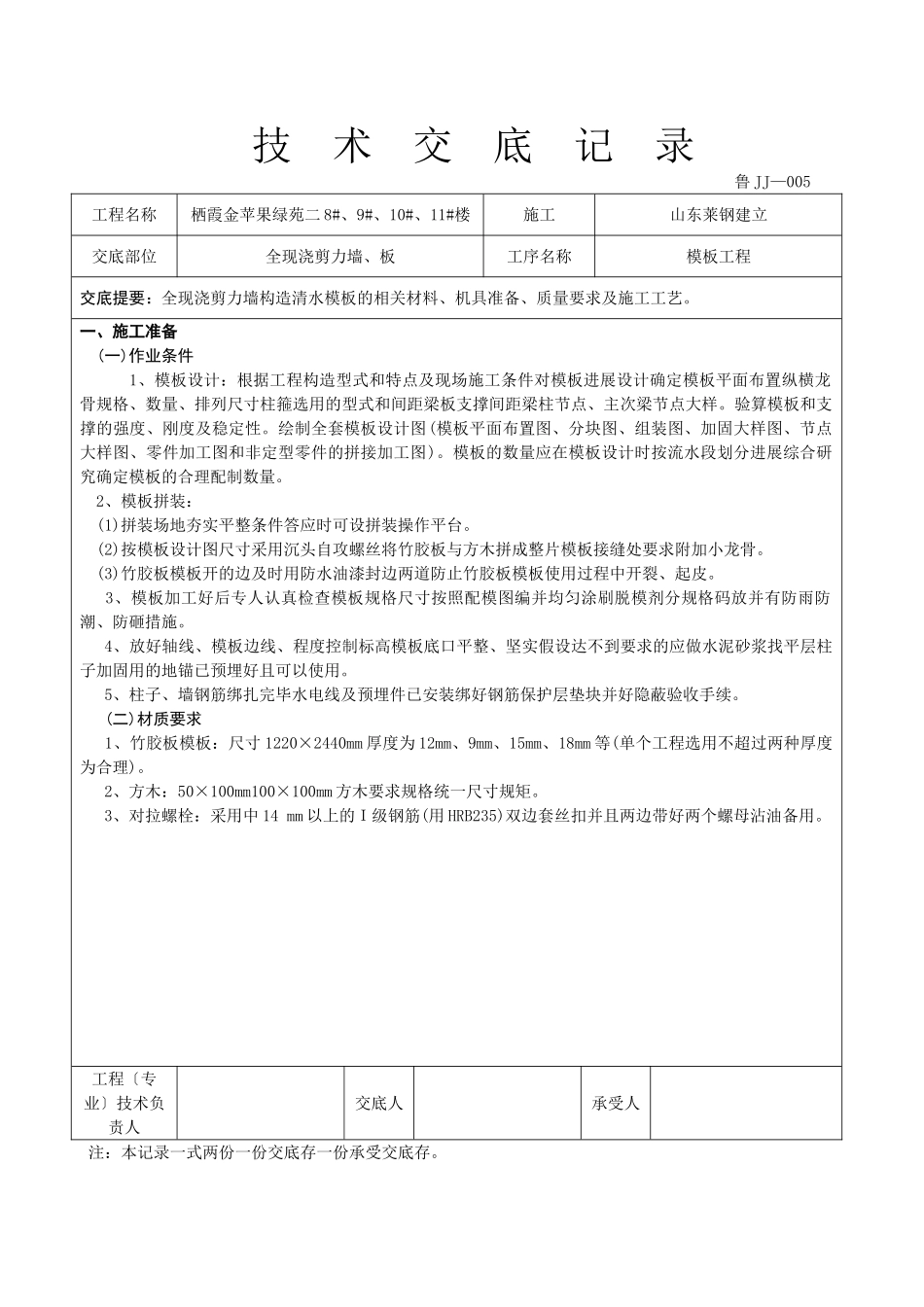

技术交底记录鲁JJ—005工程名称栖霞金苹果绿苑二8#、9#、10#、11#楼施工山东莱钢建立交底部位全现浇剪力墙、板工序名称模板工程交底提要：全现浇剪力墙构造清水模板的相关材料、机具准备、质量要求及施工工艺。一、施工准备(一)作业条件1、模板设计：根据工程构造型式和特点及现场施工条件对模板进展设计确定模板平面布置纵横龙骨规格、数量、排列尺寸柱箍选用的型式和间距梁板支撑间距梁柱节点、主次梁节点大样。验算模板和支撑的强度、刚度及稳定性。绘制全套模板设计图(模板平面布置图、分块图、组装图、加固大样图、节点大样图、零件加工图和非定型零件的拼接加工图)。模板的数量应在模板设计时按流水段划分进展综合研究确定模板的合理配制数量。2、模板拼装：(1)拼装场地夯实平整条件答应时可设拼装操作平台。(2)按模板设计图尺寸采用沉头自攻螺丝将竹胶板与方木拼成整片模板接缝处要求附加小龙骨。(3)竹胶板模板开的边及时用防水油漆封边两道防止竹胶板模板使用过程中开裂、起皮。3、模板加工好后专人认真检查模板规格尺寸按照配模图编并均匀涂刷脱模剂分规格码放并有防雨防潮、防砸措施。4、放好轴线、模板边线、程度控制标高模板底口平整、坚实假设达不到要求的应做水泥砂浆找平层柱子加固用的地锚已预埋好且可以使用。5、柱子、墙钢筋绑扎完毕水电线及预埋件已安装绑好钢筋保护层垫块并好隐蔽验收手续。(二)材质要求1、竹胶板模板：尺寸1220×2440mm厚度为12mm、9mm、15mm、18mm等(单个工程选用不超过两种厚度为合理)。2、方木：50×100mm100×100mm方木要求规格统一尺寸规矩。3、对拉螺栓：采用中14mm以上的Ｉ级钢筋(用HRB235)双边套丝扣并且两边带好两个螺母沾油备用。工程〔专业〕技术负责人交底人承受人注：本记录一式两份一份交底存一份承受交底存。山东建立工程质量监视总站监制技术交底记录鲁JJ—005工程名称栖霞金苹果绿苑二8#、9#、10#、11#楼施工山东莱钢建立交底部位全现浇剪力墙、板工序名称模板工程交底提要：全现浇剪力墙构造清水模板的相关材料、机具准备、质量要求及施工工艺。4、脱模剂：严禁使用油性脱模剂必须使用水性脱模剂。5、模板截面支撑用料：采用钢筋支撑两端点好防锈漆。(三)工器具1、木工圆锯木工平刨压刨手提电锯、手提压刨打眼电钻线坠靠尺板方尺铁程度翘棍等。2、支撑体系：柱箍钢支柱钢脚手架或碗扣脚手架等。二、质量要求1、模板安装工程(1)主控工程1)安装现浇构造的上层模板及其支架时下层楼板应具有承受上层荷载的承载才能或加设支架；上、下层支架的立柱应对准并铺设垫板。2)在涂刷模板隔离剂时不得沾污钢筋和混凝土接搓处。(2)一般工程1)模板安装应满足以下要求：①模板的接缝不应漏浆；在浇筑混凝土前木模板应浇水潮湿但模板内不应有积水；②模板与混凝土的接触面应清理干净并涂刷隔离剂但不得采用影响构造性能或阻碍装饰工程施工的隔离剂；③浇筑混凝土前模板内的杂物应清理干净；④对清水混凝工程及装饰混凝土工程应使用能到达设计效果的模板。工程〔专业〕技术负责人交底人承受人注：本记录一式两份一份交底存一份承受交底存。山东建立工程质量监视总站监制技术交底记录鲁JJ—005工程名称栖霞金苹果绿苑二8#、9#、10#、11#楼施工山东莱钢建立交底部位全现浇剪力墙、板工序名称模板工程交底提要：全现浇剪力墙构造清水模板的相关材料、机具准备、质量要求及施工工艺。2)用作模板的地坪、胎模等应平整光洁不得产生影响构件质量的下沉、裂缝、起砂或起鼓。3)对—跨度不小于4m的现浇钢筋混凝土梁、板其模板应按设计要求起拱：当设计无详细要求时起拱高度宜为跨度的1／1000～3/1000。4)固定在模板上的预埋件、预留孔和预留洞均不得遗漏且应安装结实其偏向应符合下表的规定：预埋件和预留孔洞的允许偏向项目允许偏向(mm)预埋钢板中心线位置3预埋、预留孔中心线位置3插筋中心线位置5外露长度+10O预埋螺栓中心线位置2外露长度+10O预留洞中心线位置10尺寸+1005)现浇构造模板安装的偏向应符合下表规定：工程〔专业〕技术负责人交底人承受人注：本记录一式两份一份交底存一份承受交底存。山东建立工程质量监视总站监制技术交底记录鲁JJ—00...
