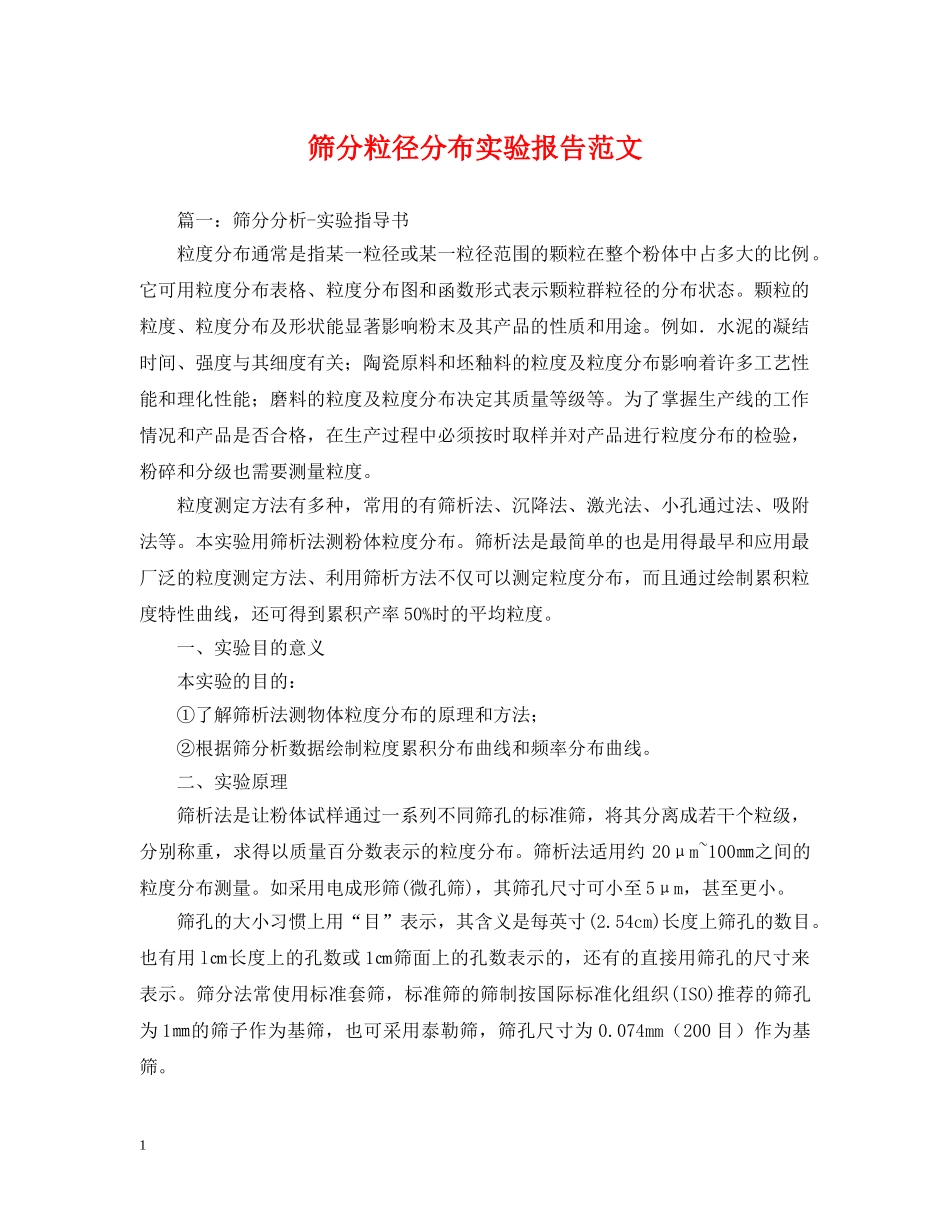

筛分粒径分布实验报告范文 VIP免费

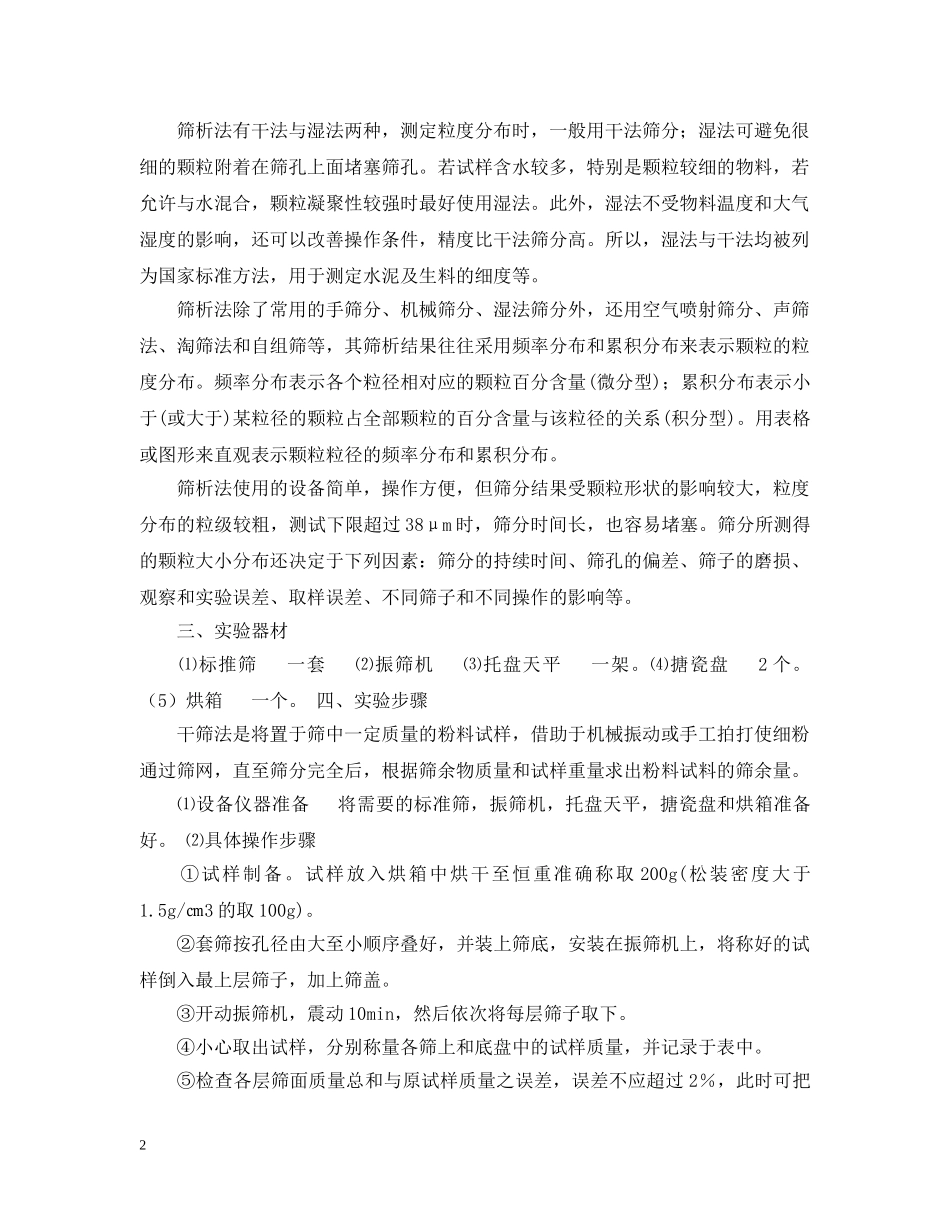

此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。筛分粒径分布实验报告范文篇一：筛分分析-实验指导书粒度分布通常是指某一粒径或某一粒径范围的颗粒在整个粉体中占多大的比例。它可用粒度分布表格、粒度分布图和函数形式表示颗粒群粒径的分布状态。颗粒的粒度、粒度分布及形状能显著影响粉末及其产品的性质和用途。例如．水泥的凝结时间、强度与其细度有关；陶瓷原料和坯釉料的粒度及粒度分布影响着许多工艺性能和理化性能；磨料的粒度及粒度分布决定其质量等级等。为了掌握生产线的工作情况和产品是否合格，在生产过程中必须按时取样并对产品进行粒度分布的检验，粉碎和分级也需要测量粒度。粒度测定方法有多种，常用的有筛析法、沉降法、激光法、小孔通过法、吸附法等。本实验用筛析法测粉体粒度分布。筛析法是最简单的也是用得最早和应用最厂泛的粒度测定方法、利用筛析方法不仅可以测定粒度分布，而且通过绘制累积粒度特性曲线，还可得到累积产率50%时的平均粒度。一、实验目的意义本实验的目的：①了解筛析法测物体粒度分布的原理和方法；②根据筛分析数据绘制粒度累积分布曲线和频率分布曲线。二、实验原理筛析法是让粉体试样通过一系列不同筛孔的标准筛，将其分离成若干个粒级，分别称重，求得以质量百分数表示的粒度分布。筛析法适用约20μm~100㎜之间的粒度分布测量。如采用电成形筛(微孔筛)，其筛孔尺寸可小至5μm，甚至更小。筛孔的大小习惯上用“目”表示，其含义是每英寸(2.54cm)长度上筛孔的数目。也有用l㎝长度上的孔数或1㎝筛面上的孔数表示的，还有的直接用筛孔的尺寸来表示。筛分法常使用标准套筛，标准筛的筛制按国际标准化组织(ISO)推荐的筛孔为1㎜的筛子作为基筛，也可采用泰勒筛，筛孔尺寸为0.074mm（200目）作为基筛。1此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。筛析法有干法与湿法两种，测定粒度分布时，一般用干法筛分；湿法可避免很细的颗粒附着在筛孔上面堵塞筛孔。若试样含水较多，特别是颗粒较细的物料，若允许与水混合，颗粒凝聚性较强时最好使用湿法。此外，湿法不受物料温度和大气湿度的影响，还可以改善操作条件，精度比干法筛分高。所以，湿法与干法均被列为国家标准方法，用于测定水泥及生料的细度等。筛析法除了常用的手筛分、机械筛分、湿法筛分外，还用空气喷射筛分、声筛法、淘筛法和自组筛等，其筛析结果往往采用频率分布和累积分布来表示颗粒的粒度分布。频率分布表示各个粒径相对应的颗粒百分含量(微分型)；累积分布表示小于(或大于)某粒径的颗粒占全部颗粒的百分含量与该粒径的关系(积分型)。用表格或图形来直观表示颗粒粒径的频率分布和累积分布。筛析法使用的设备简单，操作方便，但筛分结果受颗粒形状的影响较大，粒度分布的粒级较粗，测试下限超过38μm时，筛分时间长，也容易堵塞。筛分所测得的颗粒大小分布还决定于下列因素：筛分的持续时间、筛孔的偏差、筛子的磨损、观察和实验误差、取样误差、不同筛子和不同操作的影响等。三、实验器材⑴标推筛一套⑵振筛机⑶托盘天平一架。⑷搪瓷盘2个。（5）烘箱一个。四、实验步骤干筛法是将置于筛中一定质量的粉料试样，借助于机械振动或手工拍打使细粉通过筛网，直至筛分完全后，根据筛余物质量和试样重量求出粉料试料的筛余量。⑴设备仪器准备将需要的标准筛，振筛机，托盘天平，搪瓷盘和烘箱准备好。⑵具体操作步骤①试样制备。试样放入烘箱中烘干至恒重准确称取200g(松装密度大于1.5g/㎝3的取100g)。②套筛按孔径由大至小顺序叠好，并装上筛底，安装在振筛机上，将称好的试样倒入最上层筛子，加上筛盖。③开动振筛机，震动10min，然后依次将每层筛子取下。④小心取出试样，分别称量各筛上和底盘中的试样质量，并记录于表中。⑤检查各层筛面质量总和与原试样质量之误差，误差不应超过2％，此时可把2此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。所损失的质量加在最细粒级中，若误差超过2％时实验重新进行。五、数据处理1.干筛法数据记录筛分分析结果可按下...
