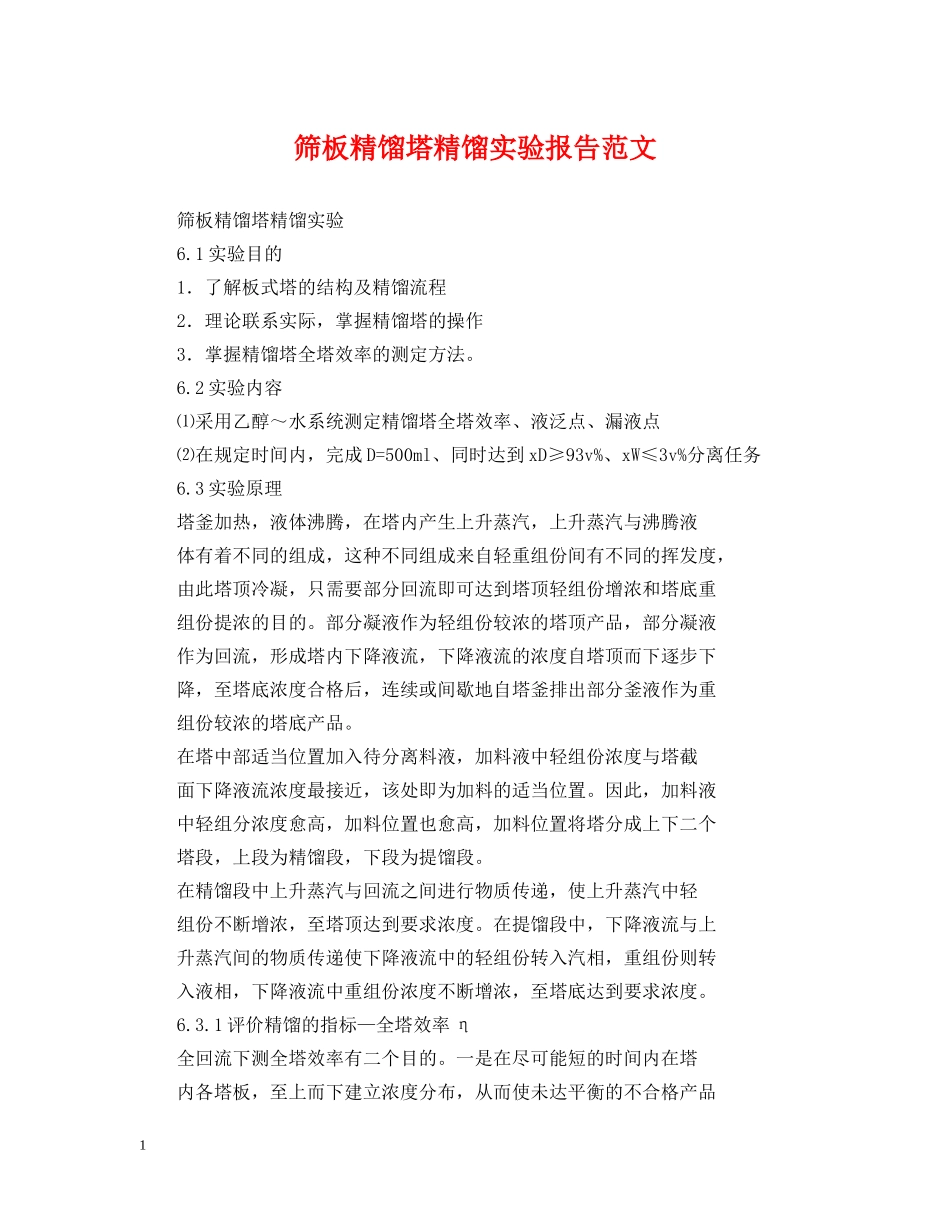

筛板精馏塔精馏实验报告范文 _第1页
1/7

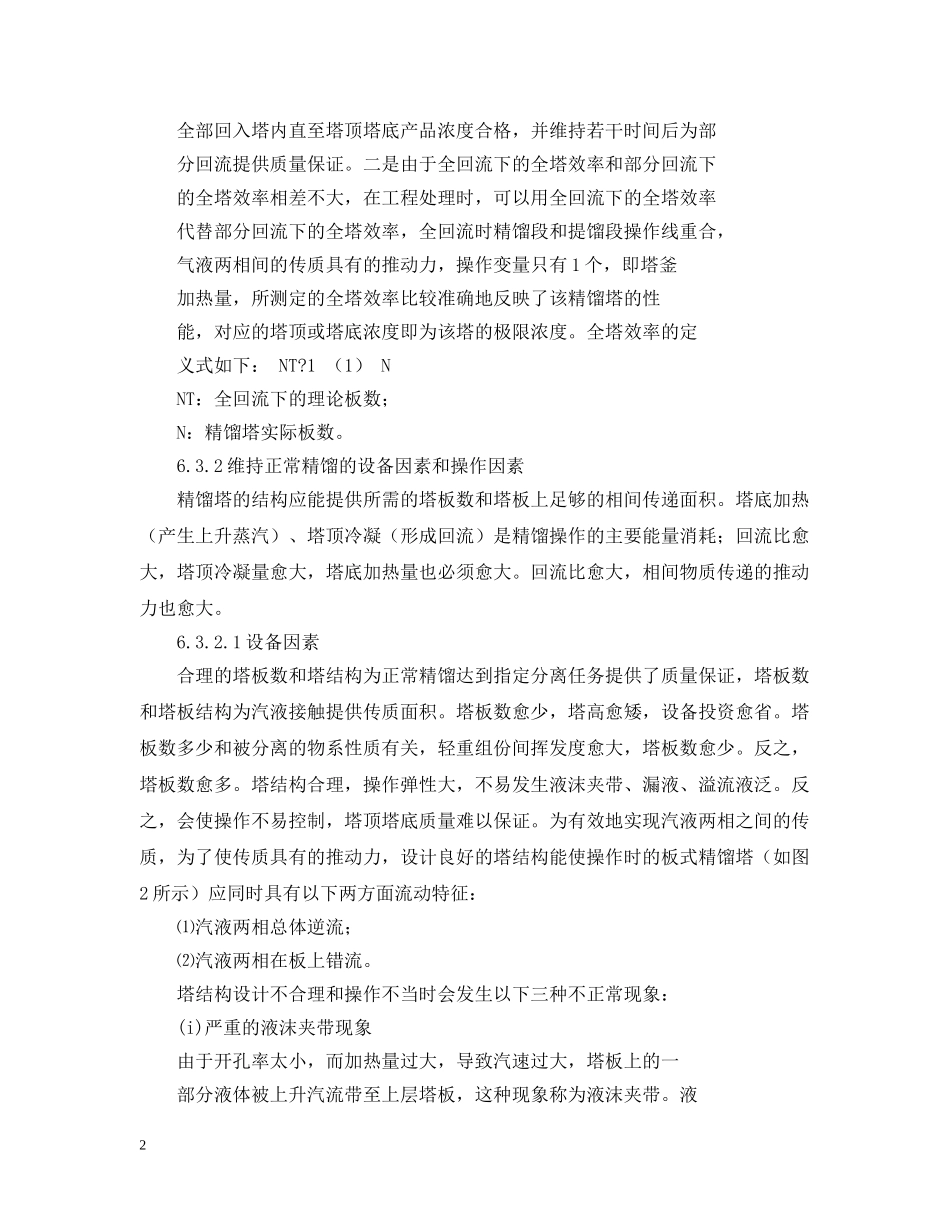

筛板精馏塔精馏实验报告范文 _第2页
2/7

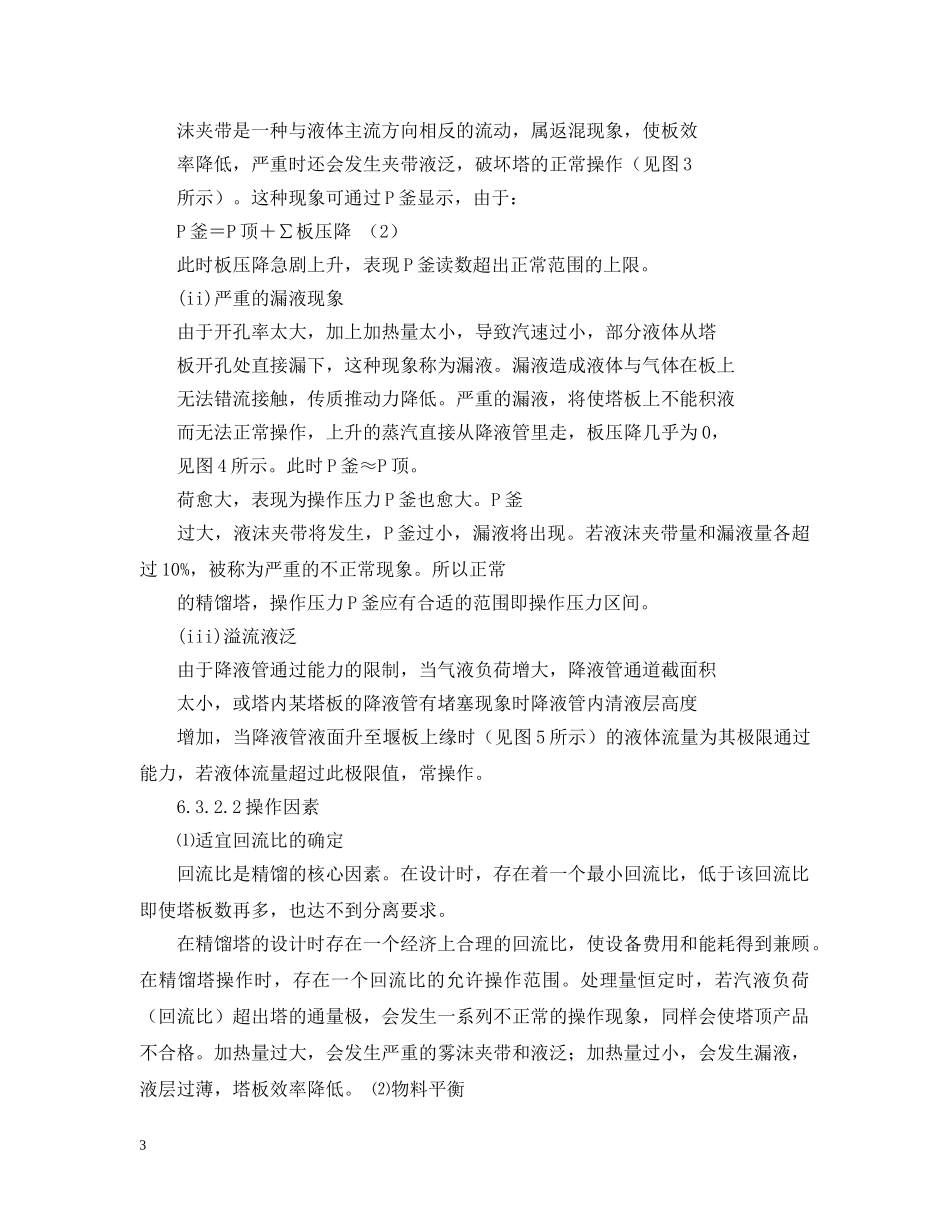

筛板精馏塔精馏实验报告范文 _第3页
3/7
此资料由网络收集而来,如有侵权请告知上传者立即删除。资料共分享,我们负责传递知识。筛板精馏塔精馏实验报告范文筛板精馏塔精馏实验6.1实验目的1.了解板式塔的结构及精馏流程2.理论联系实际,掌握精馏塔的操作3.掌握精馏塔全塔效率的测定方法。6.2实验内容⑴采用乙醇~水系统测定精馏塔全塔效率、液泛点、漏液点⑵在规定时间内,完成D=500ml、同时达到xD≥93v%、xW≤3v%分离任务6.3实验原理塔釜加热,液体沸腾,在塔内产生上升蒸汽,上升蒸汽与沸腾液体有着不同的组成,这种不同组成来自轻重组份间有不同的挥发度,由此塔顶冷凝,只需要部分回流即可达到塔顶轻组份增浓和塔底重组份提浓的目的。部分凝液作为轻组份较浓的塔顶产品,部分凝液作为回流,形成塔内下降液流,下降液流的浓度自塔顶而下逐步下降,至塔底浓度合格后,连续或间歇地自塔釜排出部分釜液作为重组份较浓的塔底产品。在塔中部适当位置加入待分离料液,加料液中轻组份浓度与塔截面下降液流浓度最接近,该处即为加料的适当位置。因此,加料液中轻组分浓度愈高,加料位置也愈高,加料位置将塔分成上下二个塔段,上段为精馏段,下段为提馏段。在精馏段中上升蒸汽与回流之间进行物质传递,使上升蒸汽中轻组份不断增浓,至塔顶达到要求浓度。在提馏段中,下降液流与上升蒸汽间的物质传递使下降液流中的轻组份转入汽相,重组份则转入液相,下降液流中重组份浓度不断增浓,至塔底达到要求浓度。6.3.1评价精馏的指标—全塔效率η全回流下测全塔效率有二个目的。一是在尽可能短的时间内在塔内各塔板,至上而下建立浓度分布,从而使未达平衡的不合格产品1此资料由网络收集而来,如有侵权请告知上传者立即删除。资料共分享,我们负责传递知识。全部回入塔内直至塔顶塔底产品浓度合格,并维持若干时间后为部分回流提供质量保证。二是由于全回流下的全塔效率和部分回流下的全塔效率相差不大,在工程处理时,可以用全回流下的全塔效率代替部分回流下的全塔效率,全回流时精馏段和提馏段操作线重合,气液两相间的传质具有的推动力,操作变量只有1个,即塔釜加热量,所测定的全塔效率比较准确地反映了该精馏塔的性能,对应的塔顶或塔底浓度即为该塔的极限浓度。全塔效率的定义式如下:NT?1(1)NNT:全回流下的理论板数;N:精馏塔实际板数。6.3.2维持正常精馏的设备因素和操作因素精馏塔的结构应能提供所需的塔板数和塔板上足够的相间传递面积。塔底加热(产生上升蒸汽)、塔顶冷凝(形成回流)是精馏操作的主要能量消耗;回流比愈大,塔顶冷凝量愈大,塔底加热量也必须愈大。回流比愈大,相间物质传递的推动力也愈大。6.3.2.1设备因素合理的塔板数和塔结构为正常精馏达到指定分离任务提供了质量保证,塔板数和塔板结构为汽液接触提供传质面积。塔板数愈少,塔高愈矮,设备投资愈省。塔板数多少和被分离的物系性质有关,轻重组份间挥发度愈大,塔板数愈少。反之,塔板数愈多。塔结构合理,操作弹性大,不易发生液沫夹带、漏液、溢流液泛。反之,会使操作不易控制,塔顶塔底质量难以保证。为有效地实现汽液两相之间的传质,为了使传质具有的推动力,设计良好的塔结构能使操作时的板式精馏塔(如图2所示)应同时具有以下两方面流动特征:⑴汽液两相总体逆流;⑵汽液两相在板上错流。塔结构设计不合理和操作不当时会发生以下三种不正常现象:(i)严重的液沫夹带现象由于开孔率太小,而加热量过大,导致汽速过大,塔板上的一部分液体被上升汽流带至上层塔板,这种现象称为液沫夹带。液2此资料由网络收集而来,如有侵权请告知上传者立即删除。资料共分享,我们负责传递知识。沫夹带是一种与液体主流方向相反的流动,属返混现象,使板效率降低,严重时还会发生夹带液泛,破坏塔的正常操作(见图3所示)。这种现象可通过P釜显示,由于:P釜=P顶+∑板压降(2)此时板压降急剧上升,表现P釜读数超出正常范围的上限。(ii)严重的漏液现象由于开孔率太大,加上加热量太小,导致汽速过小,部分液体从塔板开孔处直接漏下,这种现象称为漏液。漏液造成液体与气体在板上无法错流接触,传质推动力降低。严重的漏液,将使塔板上不能积液而无...
