鄂钢弹钢迁建改造工程钢结构分部VIP免费

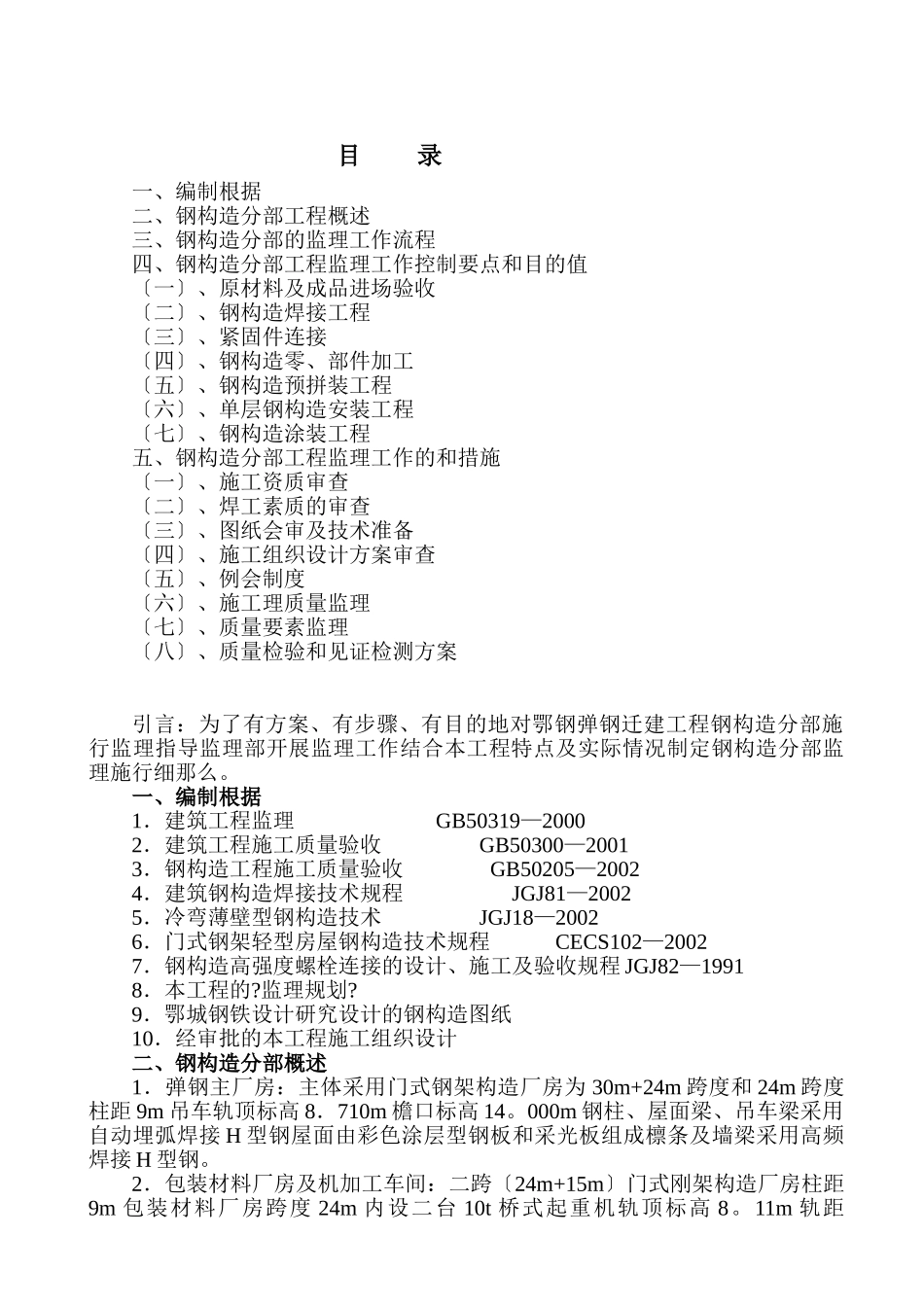

目录一、编制根据二、钢构造分部工程概述三、钢构造分部的监理工作流程四、钢构造分部工程监理工作控制要点和目的值〔一〕、原材料及成品进场验收〔二〕、钢构造焊接工程〔三〕、紧固件连接〔四〕、钢构造零、部件加工〔五〕、钢构造预拼装工程〔六〕、单层钢构造安装工程〔七〕、钢构造涂装工程五、钢构造分部工程监理工作的和措施〔一〕、施工资质审查〔二〕、焊工素质的审查〔三〕、图纸会审及技术准备〔四〕、施工组织设计方案审查〔五〕、例会制度〔六〕、施工理质量监理〔七〕、质量要素监理〔八〕、质量检验和见证检测方案引言：为了有方案、有步骤、有目的地对鄂钢弹钢迁建工程钢构造分部施行监理指导监理部开展监理工作结合本工程特点及实际情况制定钢构造分部监理施行细那么。一、编制根据1．建筑工程监理GB50319—20002．建筑工程施工质量验收GB50300—20013．钢构造工程施工质量验收GB50205—20024．建筑钢构造焊接技术规程JGJ81—20025．冷弯薄壁型钢构造技术JGJ18—20026．门式钢架轻型房屋钢构造技术规程CECS102—20027．钢构造高强度螺栓连接的设计、施工及验收规程JGJ82—19918．本工程的?监理规划?9．鄂城钢铁设计研究设计的钢构造图纸10．经审批的本工程施工组织设计二、钢构造分部概述1．弹钢主厂房：主体采用门式钢架构造厂房为30m+24m跨度和24m跨度柱距9m吊车轨顶标高8．710m檐口标高14。000m钢柱、屋面梁、吊车梁采用自动埋弧焊接H型钢屋面由彩色涂层型钢板和采光板组成檩条及墙梁采用高频焊接H型钢。2．包装材料厂房及机加工车间：二跨〔24m+15m〕门式刚架构造厂房柱距9m包装材料厂房跨度24m内设二台10t桥式起重机轨顶标高8。11m轨距22。5m檐口标高11。5m。机加工车间跨度15m轨顶标高6。75m檐口标高8。40m。钢柱、屋面梁、吊车梁采用自动埋弧焊接H型钢屋面由彩色涂层型钢板和采光板组成檩条及墙梁采用高频焊接H型钢。三、钢构造分部监理工作流程〔一〕单层钢构造工程施工质量监理工作总程序框图不合格合格品不合格合格不合格合格品不合格单层钢构造工程施工质量监理工作总程序框图〔二〕钢构造零件及部件加工、组装工程质量监理工作程序框图原材料及半成品进场报验施工现场检查外观质量并见证抽样送检专业监理工程师零、部件加工〔焊接〕组装施工施行单层钢构造吊装施工施行钢构造涂装工程施工单层钢构造分部验收总监理工程师平行或巡视检查现场监理人员旁站监视或平行检现场监理人员平行检验或巡视抽检现场监理人员材料退场施工整改或返施工口头或发监理单专业监理工程师检查钢材质量证明书并见证抽样送检专业监理工程师进场钢材报验施工口头或发监理单专业监理工程师不合格合格不合格合格钢构造零件及部件加工、组装工程质量监理工作程序框图〔三〕钢构造焊接工程质量监理工作程序框图不合格钢构件零部件加工、组装验收专业监理工程师检查结果施行零件、部件加工及组装施工施工零部件加工质量验收专业监理工程师钢构件组装质量验收专业监理工程师验收结果签署验收确认专业监理工程师整改或返工施工材料退场施工钢材矫正、切割、成型边缘加工及端板铣平等施工巡视零部件加工组装质量现场监理人员进场焊接材料报验施工检查材料质量证明书及外观质量专业监理工程师焊接材料退场施工检查结果口头或发监理单专业监理工程师合格不合格合格钢构造焊接工程质量监理工作程序框图〔四〕钢构造扭剪型高强螺栓连接质量监理工作程序框图不合格合格焊接工艺评定施工钢构造焊接施工施工钢构造焊接质量验收工程监理机构缺陷无损探伤专业检测机构签署验收确认专业监理工程师验收结果见证检测现场监理人员外观质量检查专业监理工程师返工整改施工见证焊接工艺评定现场监理人员见证焊接工艺评定全数检查焊工上岗证并巡视焊接外观质量现场监理人员扭剪型高强螺栓进场报验施工见证开箱检查并抽样送检专业监理工程师螺栓退场施工见证检测专业监理工程师检查结果口头或发监理单专业监理工程师口头或发监理单专业监理工程师口头或发监理单专业监理工程师不合格合格钢构造扭剪型高强螺栓连接质量监理工作程序框〔五〕单层钢构造安装工程质量监理工作程序框图------不合格合格进展...
