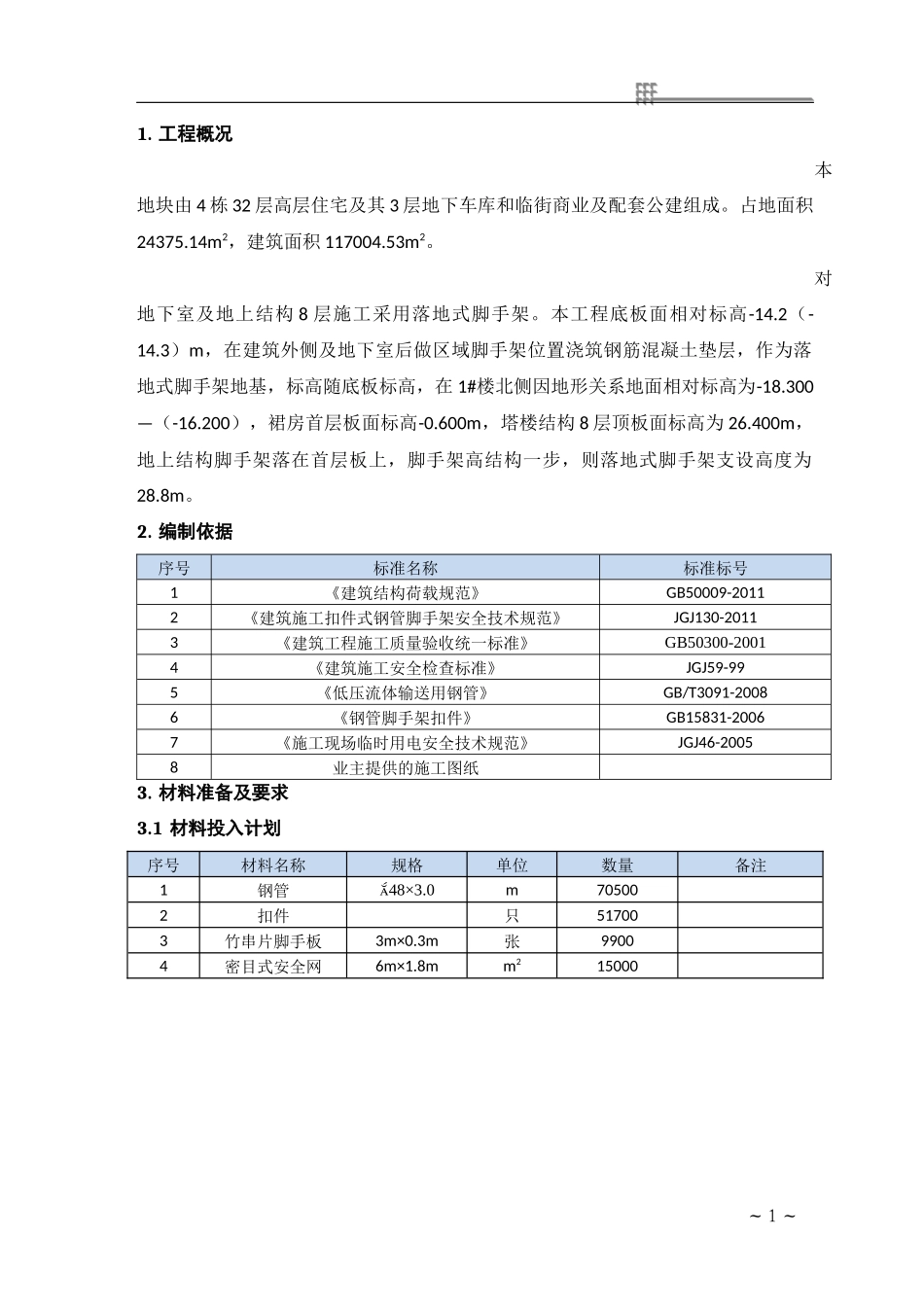

落地式双排钢管脚手架施工专项方案2013年3月目录1.工程概况2.编制依据3.材料准备及要求3.1材料投入计划3.2材料技术要求4.施工部署4.1安全防护领导小组4.2设计总体思路4.3脚手架的部署5.构造要求及技术措施5.1脚手架构造5.2脚手架搭设5.3电梯井道内架5.4脚手架的拆除6.脚手架搭设安全技术措施6.1脚手架验收标准规定6.2脚手架使用规定6.3脚手架避雷措施6.4脚手架安全防护7.应急预案7.1应急策划7.2应急准备7.3应急响应7.4突发事件应急预案8.计算书8.1小横杆的计算8.2大横杆的计算8.3扣件抗滑力的计算8.4脚手架荷载标准值8.5立杆的稳定性计算8.6最大搭设高度的计算8.7连墙件的计算8.8立杆的地基承载力计算8.9地下室顶板承载力验算~I~1.工程概况本地块由4栋32层高层住宅及其3层地下车库和临街商业及配套公建组成。占地面积24375.14m2，建筑面积117004.53m2。对地下室及地上结构8层施工采用落地式脚手架。本工程底板面相对标高-14.2（-14.3）m，在建筑外侧及地下室后做区域脚手架位置浇筑钢筋混凝土垫层，作为落地式脚手架地基，标高随底板标高，在1#楼北侧因地形关系地面相对标高为-18.300—（-16.200），裙房首层板面标高-0.600m，塔楼结构8层顶板面标高为26.400m，地上结构脚手架落在首层板上，脚手架高结构一步，则落地式脚手架支设高度为28.8m。2.编制依据序号标准名称标准标号1《建筑结构荷载规范》GB50009-20112《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113《建筑工程施工质量验收统一标准》GB50300-20014《建筑施工安全检查标准》JGJ59-995《低压流体输送用钢管》GB/T3091-20086《钢管脚手架扣件》GB15831-20067《施工现场临时用电安全技术规范》JGJ46-20058业主提供的施工图纸3.材料准备及要求3.1材料投入计划序号材料名称规格单位数量备注1钢管48×3.0m705002扣件只517003竹串片脚手板3m×0.3m张99004密目式安全网6m×1.8mm215000~1~3.2材料技术要求编号材料名称规格参数要求图样1钢管48×3.0钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。2密目式安全网6m×1.8m网目密度不低于800目/100cm2，网孔用12mm直径的圆柱体不能插入，垂直于水平面安装用于防止人员坠落及坠物伤害的网。一般由网体、开眼环扣、边绳和附加系绳组成3竹串片脚手板3m×0.3m厚度不得少于50mm,拼接螺栓的间距不得大于60mm，螺栓孔径与螺栓应紧密配合4扣件直角扣件铸铁不得有裂纹、气孔，不宜有缩松、砂眼或其它铸造缺陷。在螺栓拧紧扭力矩达65N·m时不得发生破坏。并应将影响外观质量的粘沙、浇冒口残余、披缝、毛刺、氧化皮等除去。旋转扣件铸铁不得有裂纹、气孔，不宜有缩松、砂眼或其它铸造缺陷。在螺栓拧紧扭力矩达65N·m时不得发生破坏。并应将影响外观质量的粘沙、浇冒口残余、披缝、毛刺、氧化皮等除去。~2~编号材料名称规格参数要求图样对接扣件铸铁不得有裂纹、气孔，不宜有缩松、砂眼或其它铸造缺陷。在螺栓拧紧扭力矩达65N·m时不得发生破坏。并应将影响外观质量的粘沙、浇冒口残余、披缝、毛刺、氧化皮等除去。4.施工部署4.1安全防护领导小组安全生产、文明施工是企业生存与发展的前提条件，是达到“杜绝死亡、重大工伤事故，年重伤频率在0.6‰以内、年平均负伤频率不大于8‰的安全生产目标的必然保障。为此项目经理部成立安全防护领导小组，其机构组成、人员编制及责任分工如下：序号职务姓名工作职责1组长（执行经理）负责协调工作2副组长（生产经理）现场施工总指挥（项目工程师）技术指导（安全组长）现场安全总指挥3组员（安全员）（技术员）（施工员）（施工员）（材料员）4.2设计总体思路本工程考虑到施工工期、质量、安全和合同要求，故在选择方案时，应充分考虑以下几点：1.架体的结构设计，力求做到结构要安全可靠，造价经济合理。2.在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3~3~.选用材料时，力求做到常见通用、可周转利用，便于保养维修。4.结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收，钢管材料进场时要求φ48×3钢管，计算时按照φ48×2.7计算；5.综合以上几点，脚手...
