莱芜市钢铁集团有限公司高炉煤气锅炉安装工程VIP免费

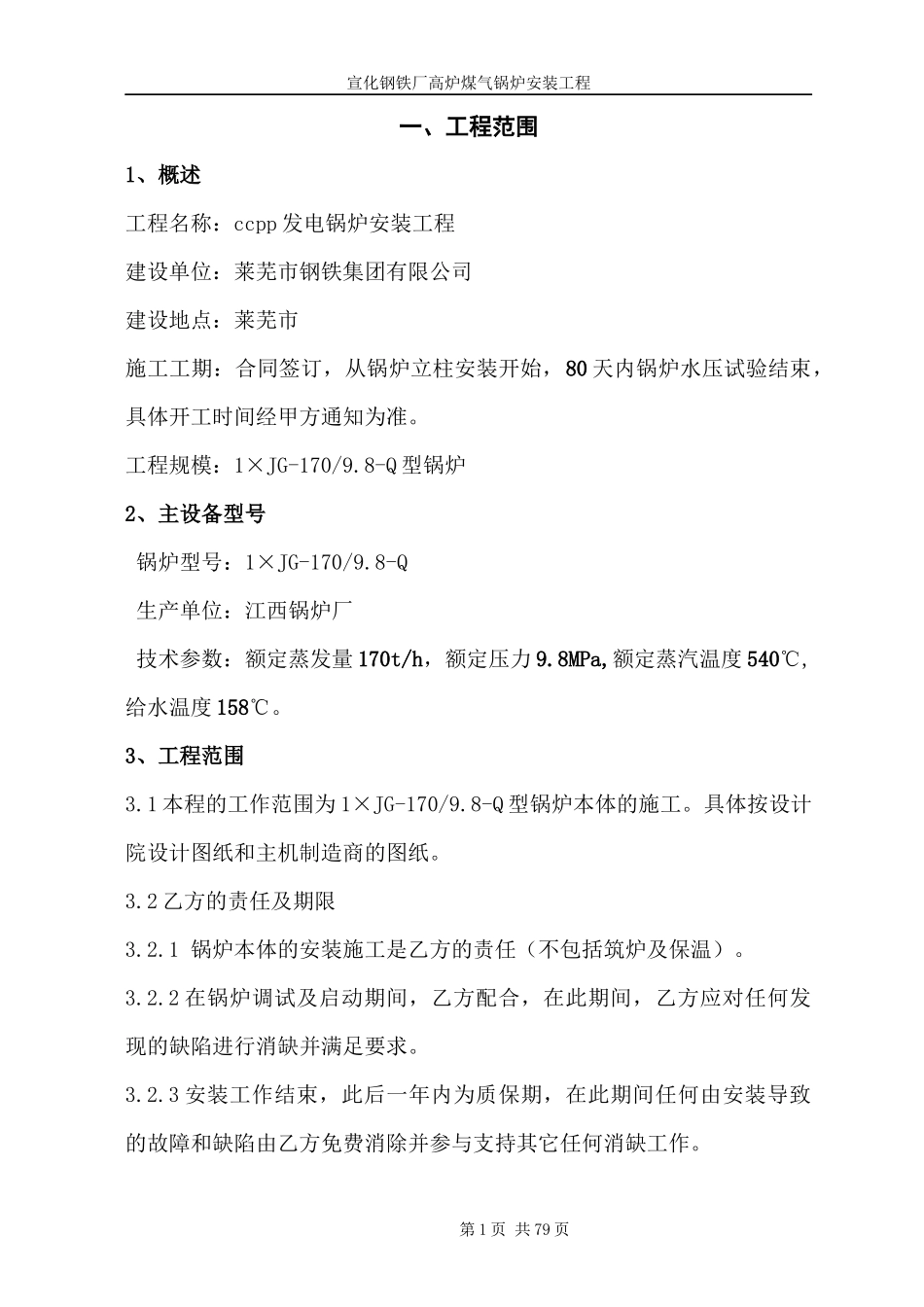

宣化钢铁厂高炉煤气锅炉安装工程一、工程范围1、概述工程名称：ccpp发电锅炉安装工程建设单位：莱芜市钢铁集团有限公司建设地点：莱芜市施工工期：合同签订，从锅炉立柱安装开始，80天内锅炉水压试验结束，具体开工时间经甲方通知为准。工程规模：1×JG-170/9.8-Q型锅炉2、主设备型号锅炉型号：1×JG-170/9.8-Q生产单位：江西锅炉厂技术参数：额定蒸发量170t/h，额定压力9.8MPa,额定蒸汽温度540℃,给水温度158℃。3、工程范围3.1本程的工作范围为1×JG-170/9.8-Q型锅炉本体的施工。具体按设计院设计图纸和主机制造商的图纸。3.2乙方的责任及期限3.2.1锅炉本体的安装施工是乙方的责任（不包括筑炉及保温）。3.2.2在锅炉调试及启动期间，乙方配合，在此期间，乙方应对任何发现的缺陷进行消缺并满足要求。3.2.3安装工作结束，此后一年内为质保期，在此期间任何由安装导致的故障和缺陷由乙方免费消除并参与支持其它任何消缺工作。第1页共79页莱芜市钢铁集团有限公司高炉煤气锅炉安装工程4、材料供应范围4.1本工程安装包工不包料，所有设备及安装部分主材由业主按设计提供。二、施工总平面布置1、布置依据1.1《火力发电厂施工组织设计导则》1.2《电力建设安全技术规程》1.3施工现场条件、项目施工用地范围及现场情况1.4本工程的施工综合进度要求2、布置原则2.1充分利用电厂有利条件和空间,所有临建设施从简布置。2.2现场临时设置布设满足施工要求，并有利于正常组织施工。第2页共128页莱芜市钢铁集团有限公司高炉煤气锅炉安装工程2.3科学确定施工区域和场地面积，减少各专业工种之间交叉作业。3、场地布置3.1在厂区内布置1个设备堆场，占地面积约1500平方米，非标制作场地用地约200平方米。3.2在锅炉基础扩建端设置一拼装平台，占地面积约400平方米。4、临建布置有条件允许的情况下，在厂区内设生活、休息、办公室，用地约1400平方米，材料库、检验室、工具房、物资周转堆场等用地约1200平方米。5、施工道路尽可能利用电厂正式道路，并与其相结合，设计未涉及的施工道路路面宽5-6米，铺碎石（掺加适量水泥）路面。6、主要机械布置设备的主要吊装配合一辆260T汽车吊。另外配备一台50T吊车，一辆3吨叉车和一辆平板车，供设备拼装和设备材料运输、调配合。7、施工用电力能用电负荷为450KVA，集中布置3台主配电盘，并设置在用电负荷较大的地区，其它分散小用电负荷区域配用小型移动式配电箱。输配电电缆采用敷设后要防止车辆及施工机械的损坏。8、用水力能施工、生活、消防用水量因新建电厂，按综合考虑，根据测算，采用2”供水管，根据施工区域的用水情况，另外敷设支管。第3页共128页莱芜市钢铁集团有限公司高炉煤气锅炉安装工程9、供气种类9.1主要有氧气、乙炔、氩气、压缩空气。9.2氧气、乙炔、氩气采用瓶装成品供应，压缩空气因用量少，不设压缩空气站，用1台移动式空压机，按使用地点就近布置。10、现场排水布置现场开工前应做好场地平整，排水管道具备正常使用条件，安装进场施工前可设临时排水管道接入正式排水管，生活区污水尽可能利用原污水管道。11、通讯布置现场办公室设置一部电话机，配传真机一台，施工用区域移动电话3部，全球通移动通信电话3部。12、附图一：施工平面布置图（略）（根据现场实际情况定）第4页共128页莱芜市钢铁集团有限公司高炉煤气锅炉安装工程三、现场管理组织机构和劳动力计划（一）现场管理组织机构第5页共128页公司负责人：刘世民项目经理：李秀生项目总工：谢文阵质检负责人：庄建生锅炉安装刘光华起重吊装杨国华工艺管道蒋金平工艺技术巢再根材料管理狄志平安全管理徐志平各专业施工班组莱芜市钢铁集团有限公司高炉煤气锅炉安装工程（二）主要技术管理人员情况（三）、劳动力计划第6页共128页名称姓名职务/工种职称备注1．项目主管（总指挥）刘世民公司副经理高级工程师2．项目经理李秀生项目经理3．项目总工程师谢文阵总工工程师4．项目工程师狄国富工程师5．技术员巢再根施工员6．质量管理庄建生质检员7．材料管理狄志平材料员8．安全管理徐志平安全员9．锅炉安装责任人刘光华10．部件焊接责任人马伟春高压焊工11．起重吊装责任人杨国华起重工12．...
