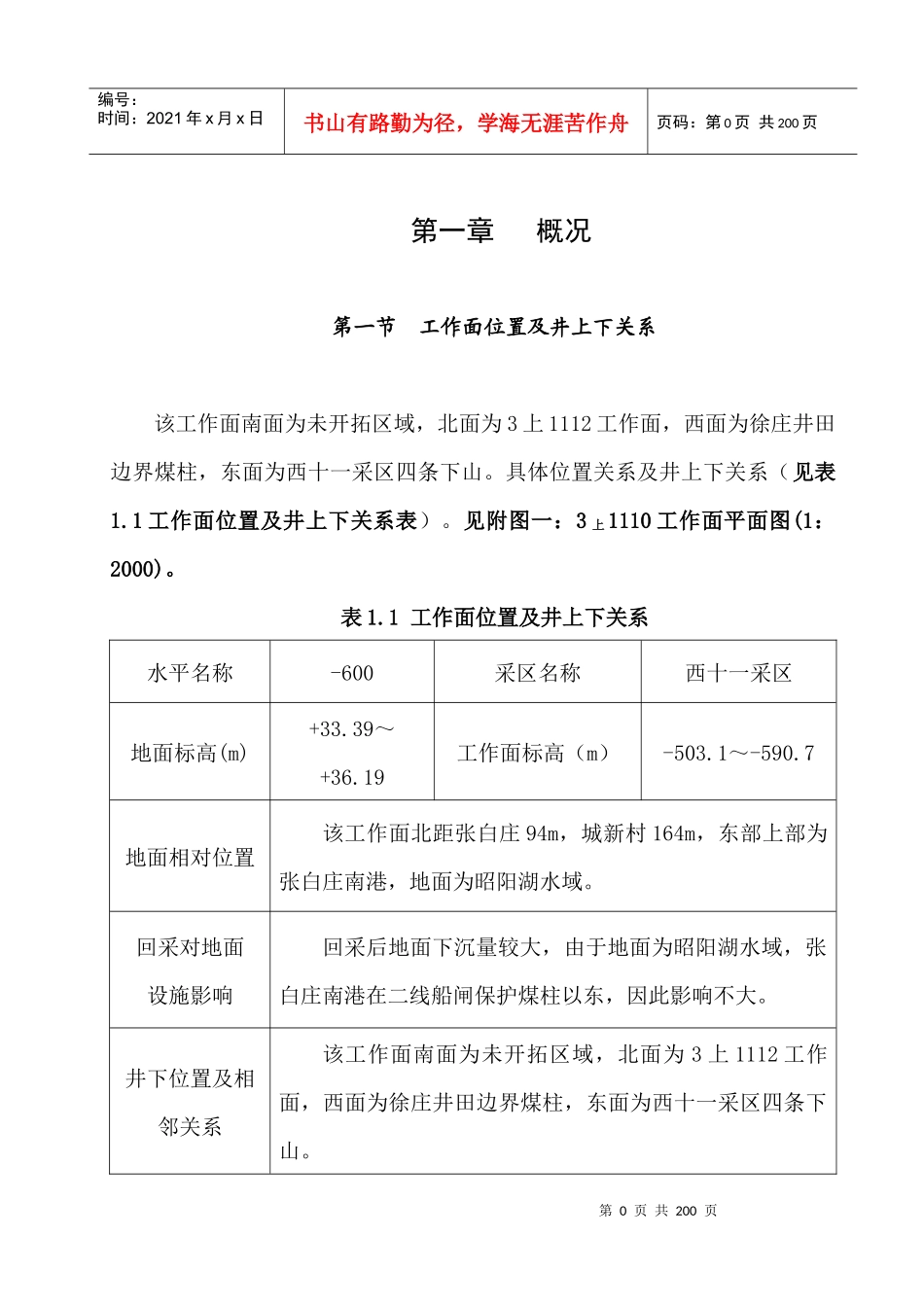

第0页共200页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共200页第一章概况第一节工作面位置及井上下关系该工作面南面为未开拓区域，北面为3上1112工作面，西面为徐庄井田边界煤柱，东面为西十一采区四条下山。具体位置关系及井上下关系（见表1.1工作面位置及井上下关系表）。见附图一：3上1110工作面平面图(1：2000)。表1.1工作面位置及井上下关系水平名称-600采区名称西十一采区地面标高(m)+33.39～+36.19工作面标高（m）-503.1～-590.7地面相对位置该工作面北距张白庄94m，城新村164m，东部上部为张白庄南港，地面为昭阳湖水域。回采对地面设施影响回采后地面下沉量较大，由于地面为昭阳湖水域，张白庄南港在二线船闸保护煤柱以东，因此影响不大。井下位置及相邻关系该工作面南面为未开拓区域，北面为3上1112工作面，西面为徐庄井田边界煤柱，东面为西十一采区四条下山。第1页共200页第0页共200页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共200页走向长度（m）1614倾斜长度（m）108～174面积（m2）227970141第二节煤层本工作面开采煤层为3上煤层，总体为一单斜构造，根据两道及切眼实际揭露的地质情况，煤层厚度稳定，煤层厚度3.6m～7.0m、平均5.1m，掘进过程中局部揭露一层夹矸，厚度约0.3m。煤层倾角5°～10°,平均14°。（见表1.2煤层情况表）表1.2煤层情况表煤层厚度(m)3.6～7.0煤层结构复杂煤层倾角（度）5°～25°5.114°可采指数1.0变异系数（%）10稳定程度稳定煤层描述该工作面总体为一单斜构造，根据两道及切眼实际揭露的地质情况，煤层厚度稳定，煤层厚度3.6m～7.0m、平均5.1m，掘进过程中局部揭露一层夹矸，厚度约0.3m。煤层倾角5°～25°、平均14°左右。第2页共200页第1页共200页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共200页煤质情况水分M原煤灰分A净煤挥发分V发热量Q原煤全硫S胶质层厚度Y工业牌号1.34%10.86%36.15%7184卡/克0.69%16mm气煤该工作面煤质较稳定，煤种较单一。煤灰熔融性较高，是良好的动力用煤。局部存在一层夹矸，厚度约0.3m。工作面内断层发育，受其影响，在回采过程中切割岩石，对煤质有一定影响。第三节煤层顶底板本工作面煤层顶底板情况。（见表1.3煤层顶底板情况表）。附图二：工作面地层综合柱状图。第3页共200页第2页共200页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共200页表1.3煤层顶底板情况表煤层顶底板情况顶底板名称岩石名称厚度（m）岩性特征老顶中、细粒砂岩79灰白色，成分以石英为主，次为长石，含少量暗色矿物，水平层理，波状层理，下部含粉砂质，见少量植物茎化石。直接顶粉砂岩6.6深灰色，层状，水平层理，缓波状层理，平坦状断口，层面具黑色亮煤碎片，见少量植物茎化石和化石碎片，局部夹有薄层细砂岩。伪顶泥岩0.5深灰色，致密，含植物化石碎片及少量黄铁矿。直接底砂质泥岩2.0～13.5灰色，致密，性脆，含砂量均匀夹黑色炭化植物化石碎片，含星散状黄铁矿，夹煤线及菱铁结核。7.2老底粉砂岩9.5灰色，以粉砂岩为主，夹有细砂岩薄层，水平层理，波状层理，平坦状断口，层面见黑色亮煤碎屑第4页共200页第3页共200页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共200页第5页共200页第4页共200页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共200页第四节地质构造一、断层情况以及对回采的影响根据工作面两道及切眼实际揭露情况，该工作面揭露断层54条，其中断层H≥2.0m共27条，其中运3、f90、FD3断层在运输巷揭露落差分别为3.6m、5.0m、2.5m～7.0m,FD4断层在运输巷及01探巷揭露落差为8.0m～16m，FD1断层、FD2断层、FD11断层为面内的隐伏断层在面内延展长度分别为200m、800m、300m，对回采影响较大。（见表1.4断层情况表）表1.4断层情况表构造名称走向（度）倾向（度）倾角（度）性质落差（m）对回采的影响程度f801738350正4.5有一定影响运11435355正0.5影响不大运22811865正2.0有一定影响运339332正3.6有一定影响运41425260逆1.0影响不大运53012070正1.5有一定影响...
