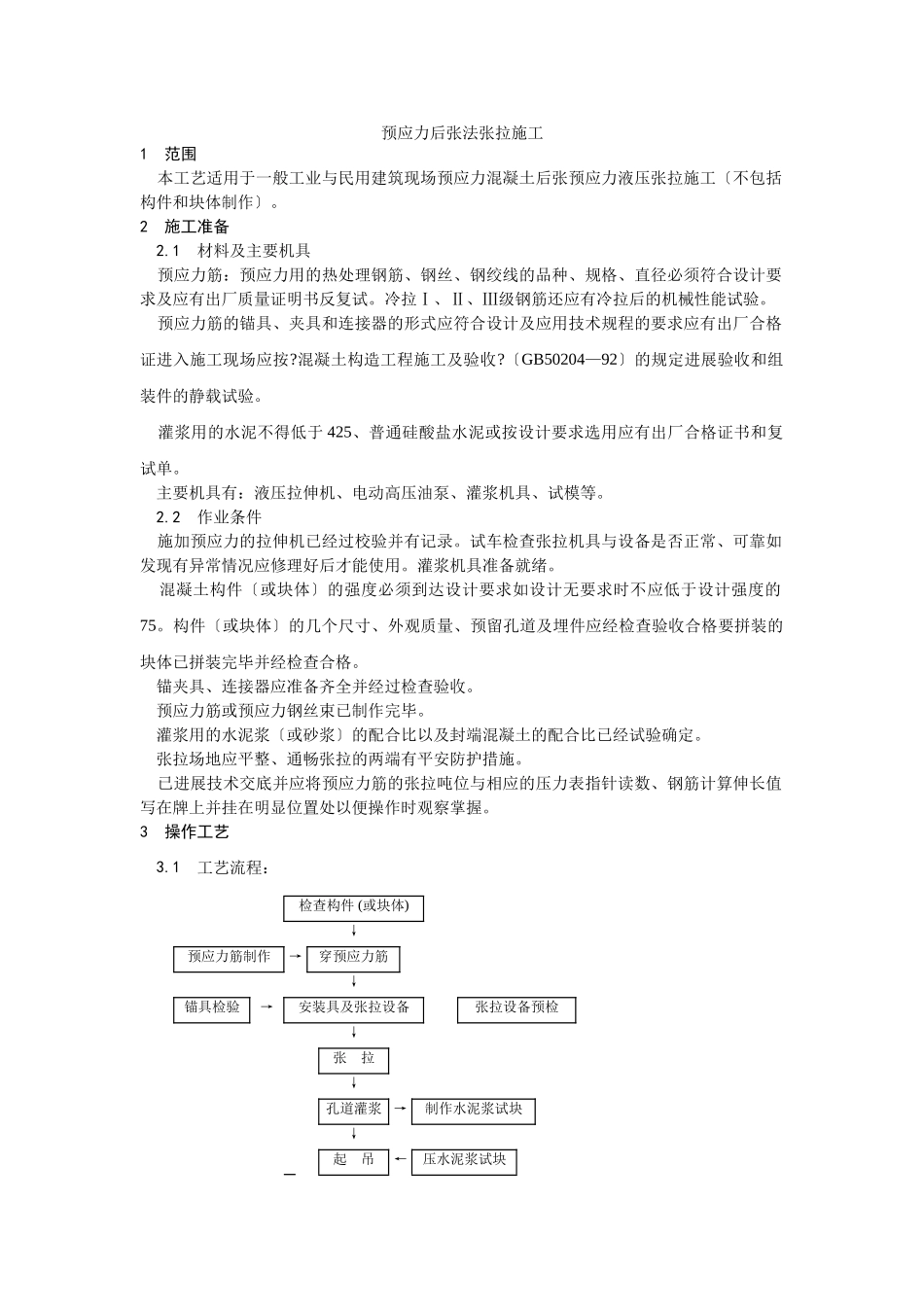

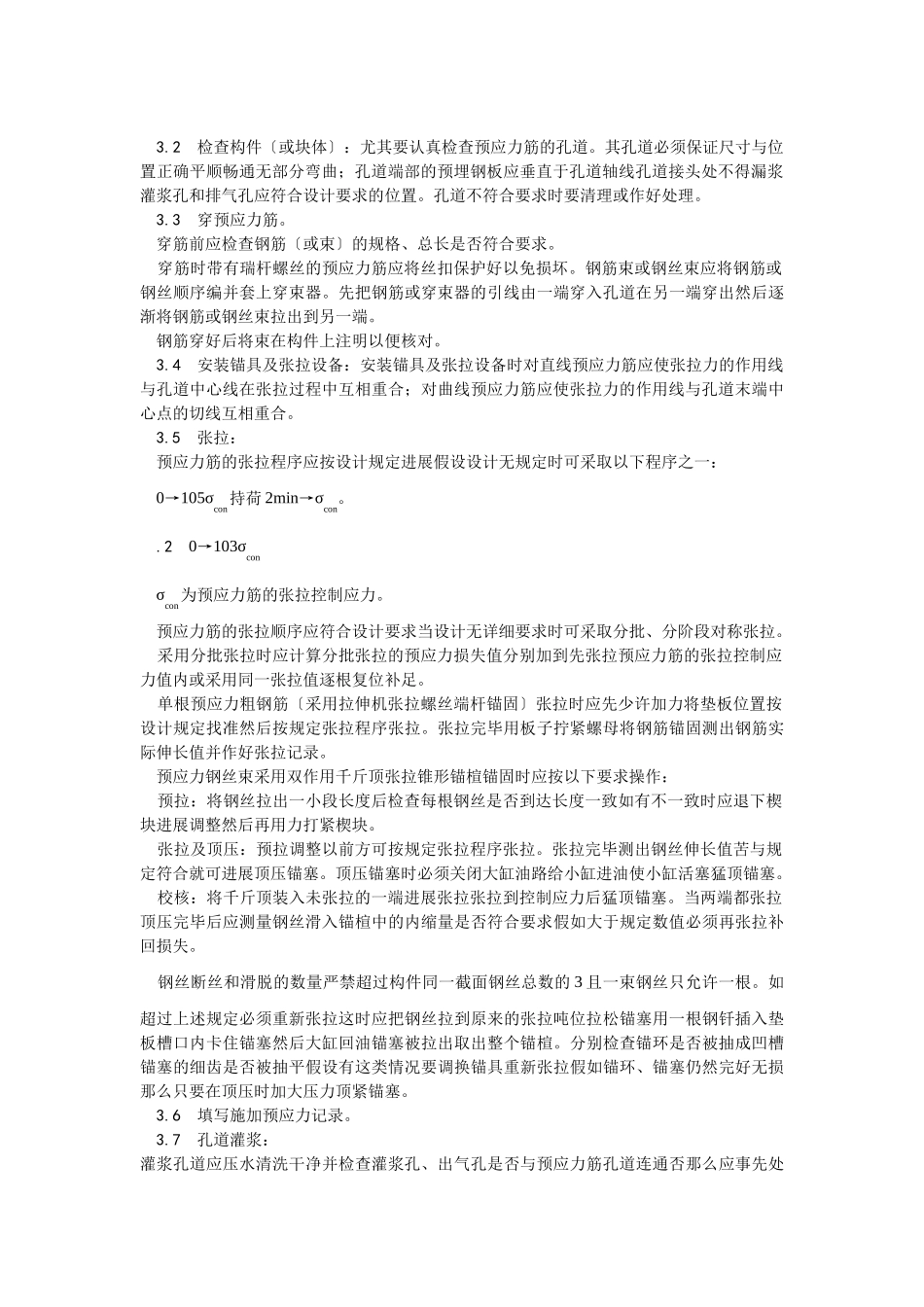

预应力后张法张拉施工1范围本工艺适用于一般工业与民用建筑现场预应力混凝土后张预应力液压张拉施工〔不包括构件和块体制作〕。2施工准备2.1材料及主要机具预应力筋：预应力用的热处理钢筋、钢丝、钢绞线的品种、规格、直径必须符合设计要求及应有出厂质量证明书反复试。冷拉Ⅰ、Ⅱ、Ⅲ级钢筋还应有冷拉后的机械性能试验。预应力筋的锚具、夹具和连接器的形式应符合设计及应用技术规程的要求应有出厂合格证进入施工现场应按?混凝土构造工程施工及验收?〔GB50204—92〕的规定进展验收和组装件的静载试验。灌浆用的水泥不得低于425、普通硅酸盐水泥或按设计要求选用应有出厂合格证书和复试单。主要机具有：液压拉伸机、电动高压油泵、灌浆机具、试模等。2.2作业条件施加预应力的拉伸机已经过校验并有记录。试车检查张拉机具与设备是否正常、可靠如发现有异常情况应修理好后才能使用。灌浆机具准备就绪。混凝土构件〔或块体〕的强度必须到达设计要求如设计无要求时不应低于设计强度的75。构件〔或块体〕的几个尺寸、外观质量、预留孔道及埋件应经检查验收合格要拼装的块体已拼装完毕并经检查合格。锚夹具、连接器应准备齐全并经过检查验收。预应力筋或预应力钢丝束已制作完毕。灌浆用的水泥浆〔或砂浆〕的配合比以及封端混凝土的配合比已经试验确定。张拉场地应平整、通畅张拉的两端有平安防护措施。已进展技术交底并应将预应力筋的张拉吨位与相应的压力表指针读数、钢筋计算伸长值写在牌上并挂在明显位置处以便操作时观察掌握。3操作工艺3.1工艺流程：检查构件(或块体)↓预应力筋制作→穿预应力筋↓锚具检验→安装具及张拉设备张拉设备预检↓张拉↓孔道灌浆→制作水泥浆试块↓起吊←压水泥浆试块3.2检查构件〔或块体〕：尤其要认真检查预应力筋的孔道。其孔道必须保证尺寸与位置正确平顺畅通无部分弯曲；孔道端部的预埋钢板应垂直于孔道轴线孔道接头处不得漏浆灌浆孔和排气孔应符合设计要求的位置。孔道不符合要求时要清理或作好处理。3.3穿预应力筋。穿筋前应检查钢筋〔或束〕的规格、总长是否符合要求。穿筋时带有瑞杆螺丝的预应力筋应将丝扣保护好以免损坏。钢筋束或钢丝束应将钢筋或钢丝顺序编并套上穿束器。先把钢筋或穿束器的引线由一端穿入孔道在另一端穿出然后逐渐将钢筋或钢丝束拉出到另一端。钢筋穿好后将束在构件上注明以便核对。3.4安装锚具及张拉设备：安装锚具及张拉设备时对直线预应力筋应使张拉力的作用线与孔道中心线在张拉过程中互相重合；对曲线预应力筋应使张拉力的作用线与孔道末端中心点的切线互相重合。3.5张拉：预应力筋的张拉程序应按设计规定进展假设设计无规定时可采取以下程序之一：0→105σcon持荷2min→σcon。.20→103σconσcon为预应力筋的张拉控制应力。预应力筋的张拉顺序应符合设计要求当设计无详细要求时可采取分批、分阶段对称张拉。采用分批张拉时应计算分批张拉的预应力损失值分别加到先张拉预应力筋的张拉控制应力值内或采用同一张拉值逐根复位补足。单根预应力粗钢筋〔采用拉伸机张拉螺丝端杆锚固〕张拉时应先少许加力将垫板位置按设计规定找准然后按规定张拉程序张拉。张拉完毕用板子拧紧螺母将钢筋锚固测出钢筋实际伸长值并作好张拉记录。预应力钢丝束采用双作用千斤顶张拉锥形锚楦锚固时应按以下要求操作：预拉：将钢丝拉出一小段长度后检查每根钢丝是否到达长度一致如有不一致时应退下楔块进展调整然后再用力打紧楔块。张拉及顶压：预拉调整以前方可按规定张拉程序张拉。张拉完毕测出钢丝伸长值苦与规定符合就可进展顶压锚塞。顶压锚塞时必须关闭大缸油路给小缸进油使小缸活塞猛顶锚塞。校核：将千斤顶装入未张拉的一端进展张拉张拉到控制应力后猛顶锚塞。当两端都张拉顶压完毕后应测量钢丝滑入锚楦中的内缩量是否符合要求假如大于规定数值必须再张拉补回损失。钢丝断丝和滑脱的数量严禁超过构件同一截面钢丝总数的3且一束钢丝只允许一根。如超过上述规定必须重新张拉这时应把钢丝拉到原来的张拉吨位拉松锚塞用一根钢钎插入垫板槽口内卡住锚塞然后大缸回油锚塞被拉出取出整个锚楦。分别检查锚环是否被抽成凹槽锚塞的细齿是否被抽平假...
