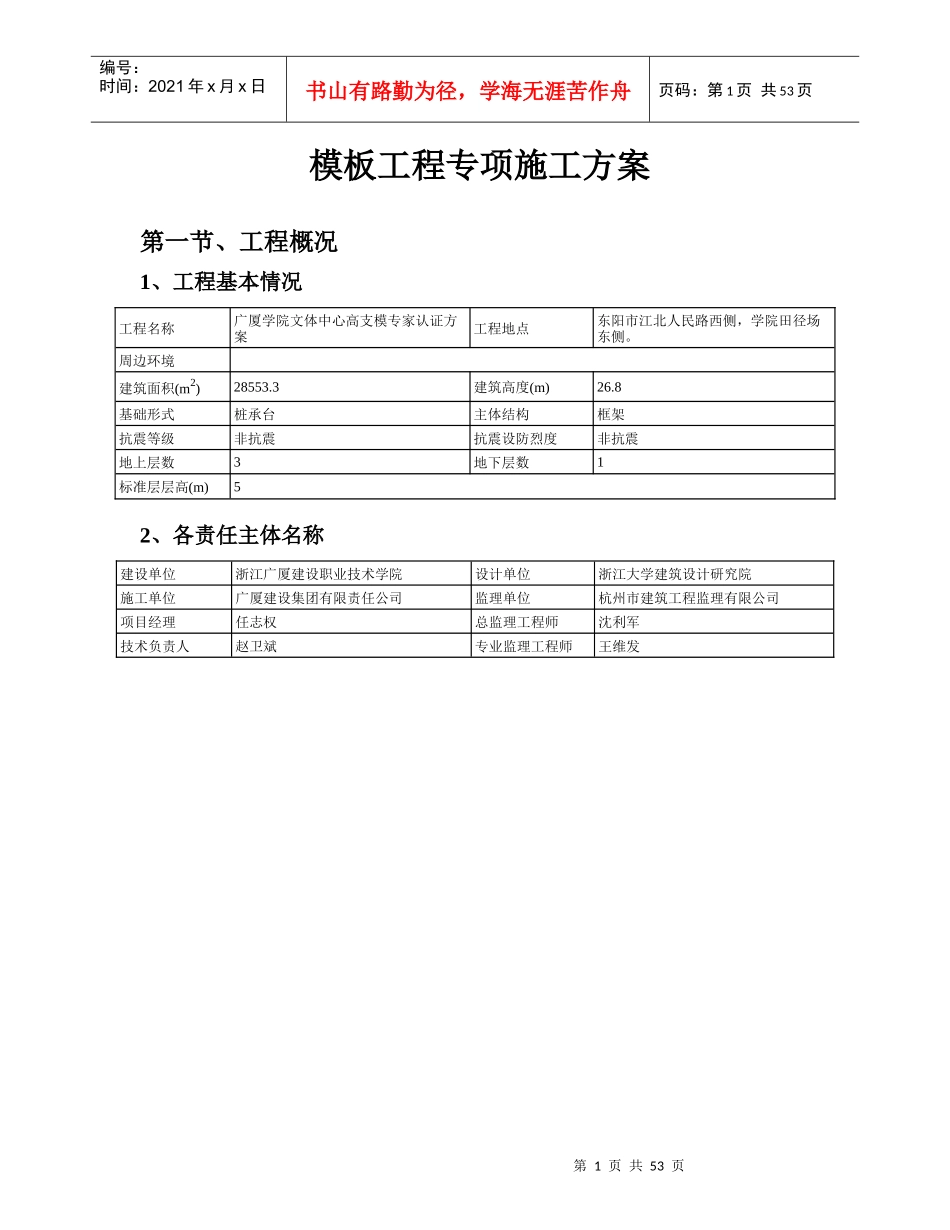

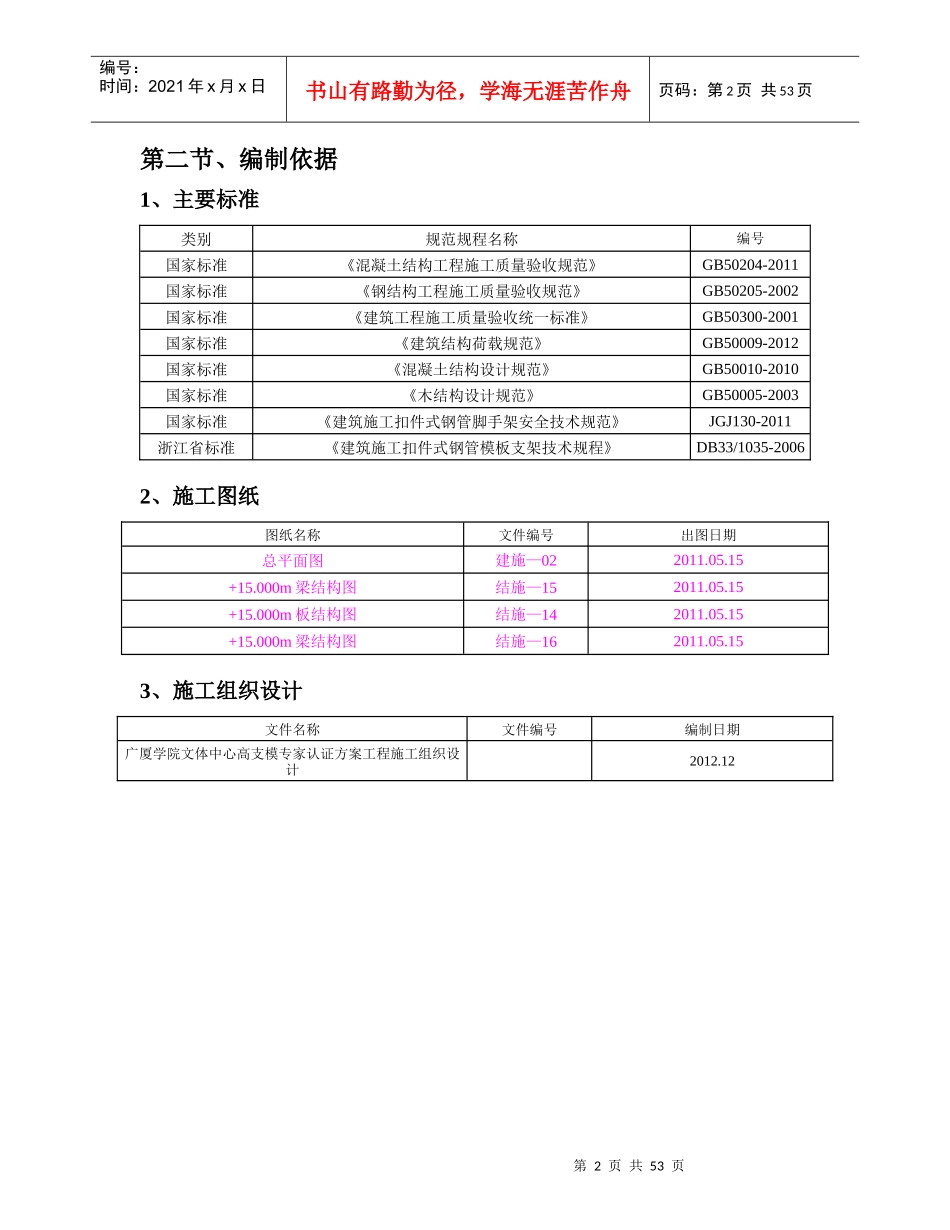

第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共53页模板工程专项施工方案第一节、工程概况1、工程基本情况工程名称广厦学院文体中心高支模专家认证方案工程地点东阳市江北人民路西侧，学院田径场东侧。周边环境建筑面积(m2)28553.3建筑高度(m)26.8基础形式桩承台主体结构框架抗震等级非抗震抗震设防烈度非抗震地上层数3地下层数1标准层层高(m)52、各责任主体名称建设单位浙江广厦建设职业技术学院设计单位浙江大学建筑设计研究院施工单位广厦建设集团有限责任公司监理单位杭州市建筑工程监理有限公司项目经理任志权总监理工程师沈利军技术负责人赵卫斌专业监理工程师王维发第2页共53页第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共53页第二节、编制依据1、主要标准类别规范规程名称编号国家标准《混凝土结构工程施工质量验收规范》GB50204-2011国家标准《钢结构工程施工质量验收规范》GB50205-2002国家标准《建筑工程施工质量验收统一标准》GB50300-2001国家标准《建筑结构荷载规范》GB50009-2012国家标准《混凝土结构设计规范》GB50010-2010国家标准《木结构设计规范》GB50005-2003国家标准《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011浙江省标准《建筑施工扣件式钢管模板支架技术规程》DB33/1035-20062、施工图纸图纸名称文件编号出图日期总平面图建施—022011.05.15+15.000m梁结构图结施—152011.05.15+15.000m板结构图结施—142011.05.15+15.000m梁结构图结施—162011.05.153、施工组织设计文件名称文件编号编制日期广厦学院文体中心高支模专家认证方案工程施工组织设计2012.12第3页共53页第2页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共53页第三节、组织机构及管理职责1、项目管理组织机构2、安全文明管理体系框图第4页共53页第3页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共53页第5页共53页第4页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共53页第四节、施工部署及搭设参数1、支撑体系设计理念在保障安全可靠的前提下，须兼顾施工操作简便、统一、经济、合理等要求，因此梁与板整体支撑体系设计的一般原则是：立杆步距要一致，便于统一搭设；立杆纵或横距尽量一致，便于立杆有一侧纵横向水平杆件拉通设置；立杆的地基或楼板承载力符合要求，构造要求按照规范设置，保证整体稳定性和满足计算前提条件。2、混凝土浇筑方式柱模板搭设完毕经验收合格后，先浇捣柱砼，然后再绑扎梁板钢筋，梁板支模架与浇好并有足够强度的柱和原已做好的主体结构拉结牢固。经有关部门对钢筋和模板支架验收合格后方可浇捣梁板砼。施工时按对称由两端向中间推进浇捣，由标高低的地方向标高高的地方推进。事先根据浇捣砼的时间间隔和砼供应情况设计施工缝的留设位置。搭设本方案涉及的架子开始至砼施工完毕具备要求的强度前，该施工层下1或2层支架不允许拆除。3、支撑体系方式根据本公司当前模板工程工艺水平，结合设计要求和现场条件，决定采用扣件式钢管架作为本模板工程的支撑体系。梁的线荷载较大，最大达__kN/m，为保证荷载可靠传递给立杆，决定采用可调托座，托座内放置槽钢。板的面荷载最大达__kN/m2，为保证荷载可靠传递给立杆，可采用可调托座加强受力横杆。4、支架搭设参数支模层结构构件尺寸及搭设方式一览表【板模板(扣件式)界面参数表】一、基本参数新浇混凝土板特性+15m，1～8轴交A~D轴楼板新浇混凝土楼板厚度(mm)120模板支架高度H(m)15.5模板支架的纵向长度La(m)48模板支架的横向长度Lb(m)19二、支撑体系参数立杆纵向间距la(mm)900立杆横向间距lb(mm)900纵横向水平杆步距h(mm)1500次楞布置方式垂直于立杆纵向方向立杆间距内次楞根数5荷载传递至立杆方式双扣件扣件抗滑承载力设计值折减系数0.8立杆伸出顶层横向水平杆中心线至模板支撑点的长度a(mm)50三、荷载参数模板自重标准值(kN/m2)0.3次楞自重标准值(kN/m)0.01主楞自重标准值(kN/m)0.038支架自重标准值(kN/m)0.15新浇筑混凝土自重标准值(kN/m3)...
