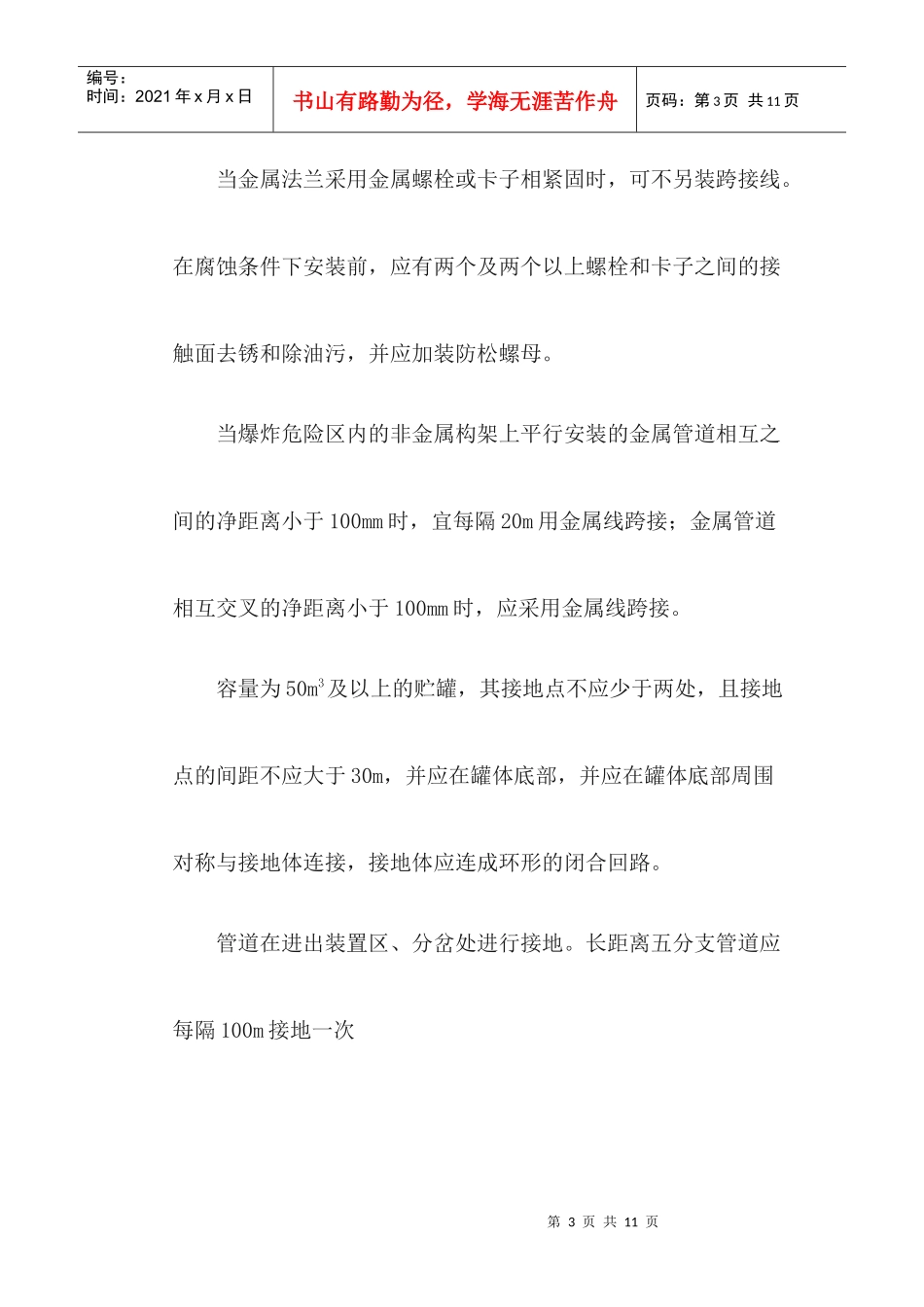

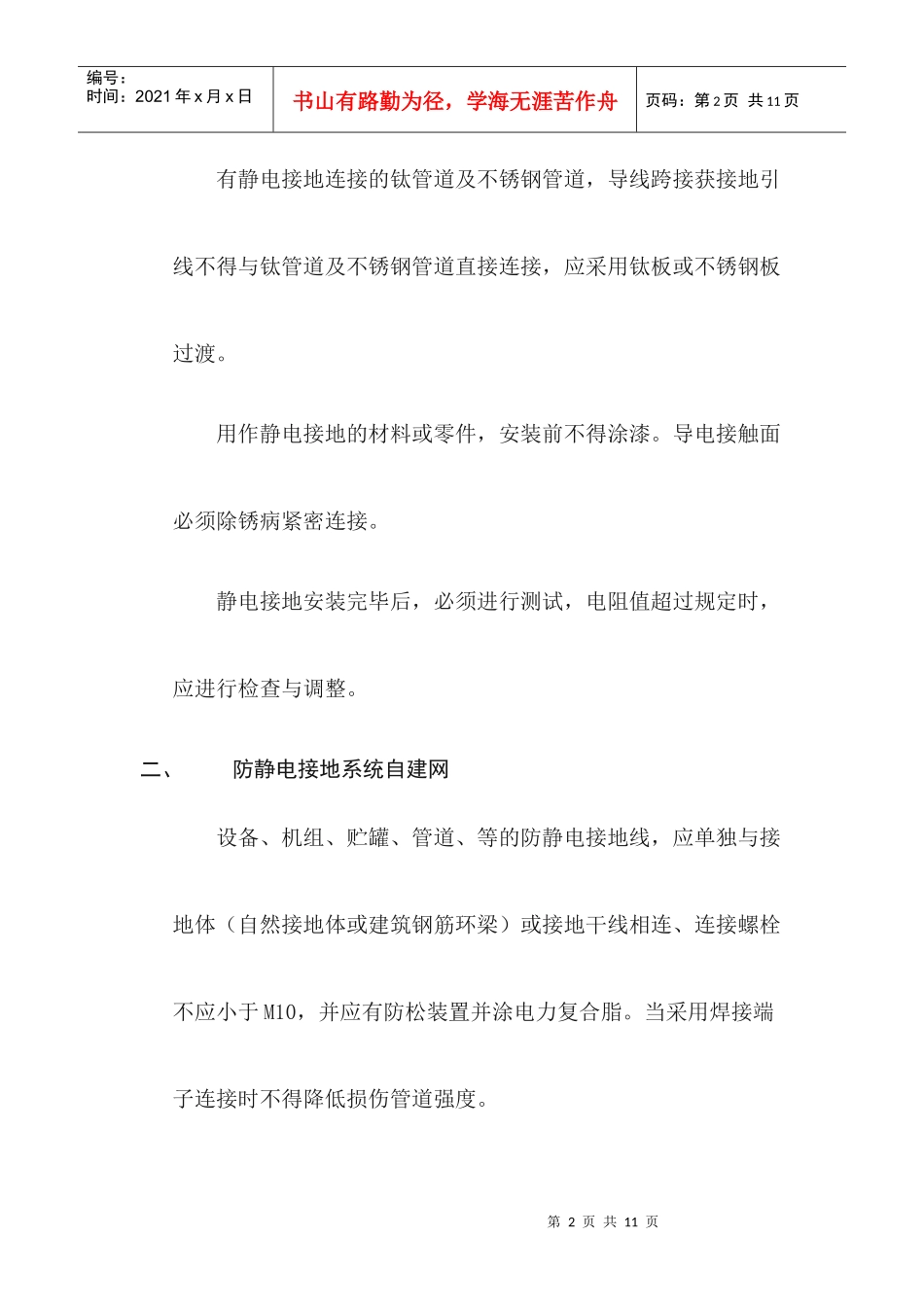

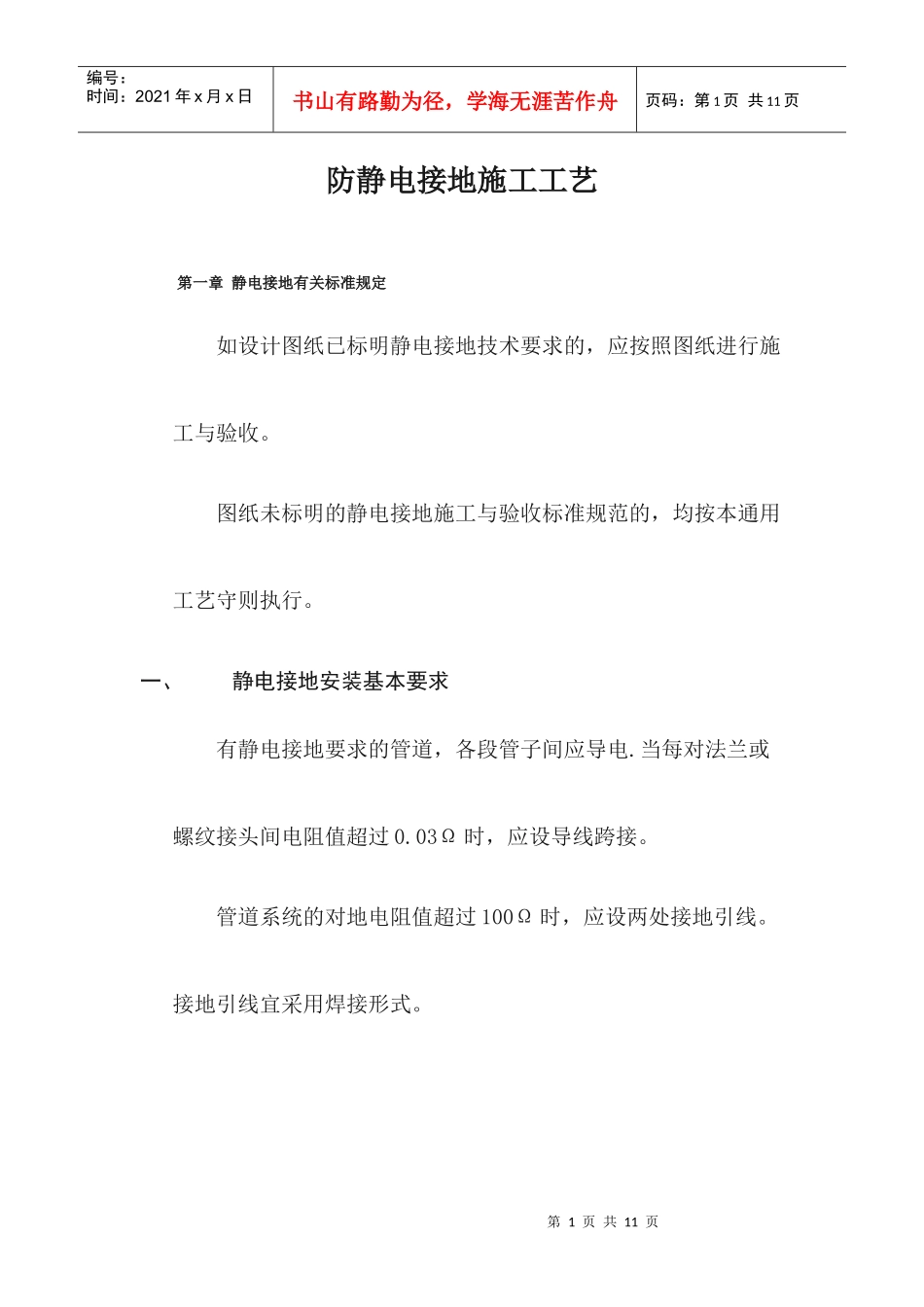

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页防静电接地施工工艺第一章静电接地有关标准规定如设计图纸已标明静电接地技术要求的，应按照图纸进行施工与验收。图纸未标明的静电接地施工与验收标准规范的，均按本通用工艺守则执行。一、静电接地安装基本要求有静电接地要求的管道，各段管子间应导电.当每对法兰或螺纹接头间电阻值超过0.03Ω时，应设导线跨接。管道系统的对地电阻值超过100Ω时，应设两处接地引线。接地引线宜采用焊接形式。第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页有静电接地连接的钛管道及不锈钢管道，导线跨接获接地引线不得与钛管道及不锈钢管道直接连接，应采用钛板或不锈钢板过渡。用作静电接地的材料或零件，安装前不得涂漆。导电接触面必须除锈病紧密连接。静电接地安装完毕后，必须进行测试，电阻值超过规定时，应进行检查与调整。二、防静电接地系统自建网设备、机组、贮罐、管道、等的防静电接地线，应单独与接地体（自然接地体或建筑钢筋环梁）或接地干线相连、连接螺栓不应小于M10，并应有防松装置并涂电力复合脂。当采用焊接端子连接时不得降低损伤管道强度。第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页当金属法兰采用金属螺栓或卡子相紧固时，可不另装跨接线。在腐蚀条件下安装前，应有两个及两个以上螺栓和卡子之间的接触面去锈和除油污，并应加装防松螺母。当爆炸危险区内的非金属构架上平行安装的金属管道相互之间的净距离小于100mm时，宜每隔20m用金属线跨接；金属管道相互交叉的净距离小于100mm时，应采用金属线跨接。容量为50m3及以上的贮罐，其接地点不应少于两处，且接地点的间距不应大于30m，并应在罐体底部，并应在罐体底部周围对称与接地体连接，接地体应连成环形的闭合回路。管道在进出装置区、分岔处进行接地。长距离五分支管道应每隔100m接地一次第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页防静电接地系统应自成网络，可以共用防雷、电气保护、防静电和防杂散电流等接地干线系统。除兼有雷电引流作用的金属设备本体外，静电接地支线与雷电引流支线不相连接。第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页接地线最小规格静电接地支线、连接线最小规格：设备类型接地支线连接线固定设备16mm2多股铜芯电线Φ8mm镀锌圆钢12×4(mm)镀锌扁钢6mm2铜芯软绞线或软铜编织线大型移动设备16mm2铜芯软绞线或橡套铜芯软电缆一般移动设备10mm2铜芯软绞线或橡套铜芯软电缆震动和频繁移动的器件6mm2铜芯软电缆静电接地干线最小规格：名称单位地下规格地上规格扁钢截面积mm2100160第6页共11页第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共11页厚度mm4（5）4（5）圆钢直径12（14）14角钢规格50×5钢管直径50注：括号内为2类腐蚀环境中用钢材的推荐规格。第7页共11页第6页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共11页第二章静电接地操作流程步骤一判断是否需要专用静电接地措施1.设备已针对性具备了防雷、电气保护、防杂散电流、电磁屏蔽，则完全满足防静电屏蔽的要求。2.阴极保护的管段不可以再作接地，否则将破坏阴极保护。3.内外表面导电的埋地管道可以不进行静电接地。4.其余未进行的接地保护的架空埋地防腐处理管道都必须进行专设防静电保护。非导体管段上所有金属件均应接地。步骤二选取静电接地点1.管道进出装置处、分支处、弯管、阀门法兰处均是主要静电接地点。2.主要静电接地点确认后，如遇长距离无分支的管道，应在间隔以内100m重复接地一次。3.静电接地点的选取综合考虑易于检修、防腐防锈、不易受损、不妨碍操作、便于连接接地干线。4.一个管段内接地点少于3处，每处接地引线对地阻值要求<10Ω；一个管段内接地点多余3处（含3处），每处接地引线对地阻值要求<30Ω。第8页共11页第7页共11页编号：时间...
