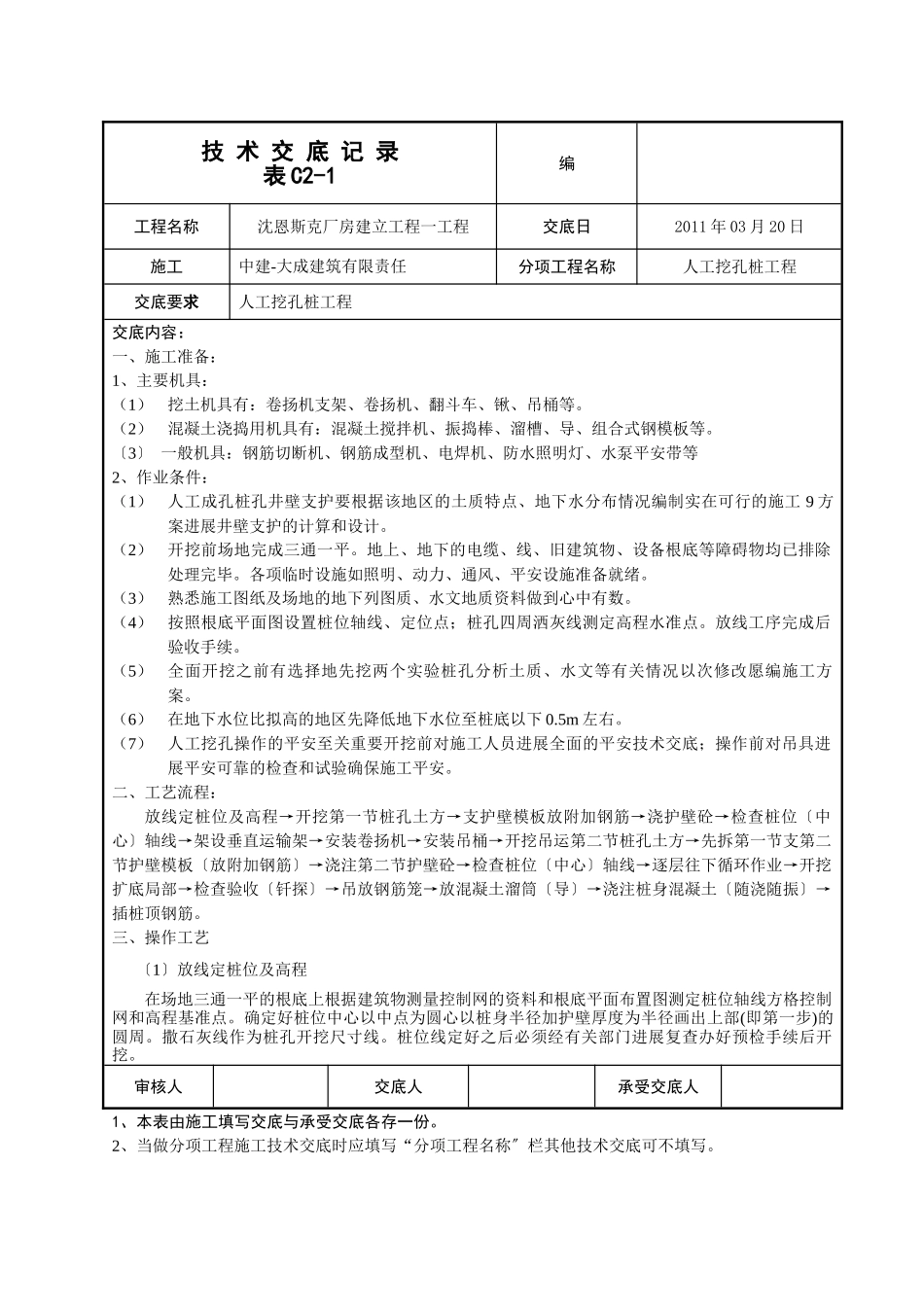

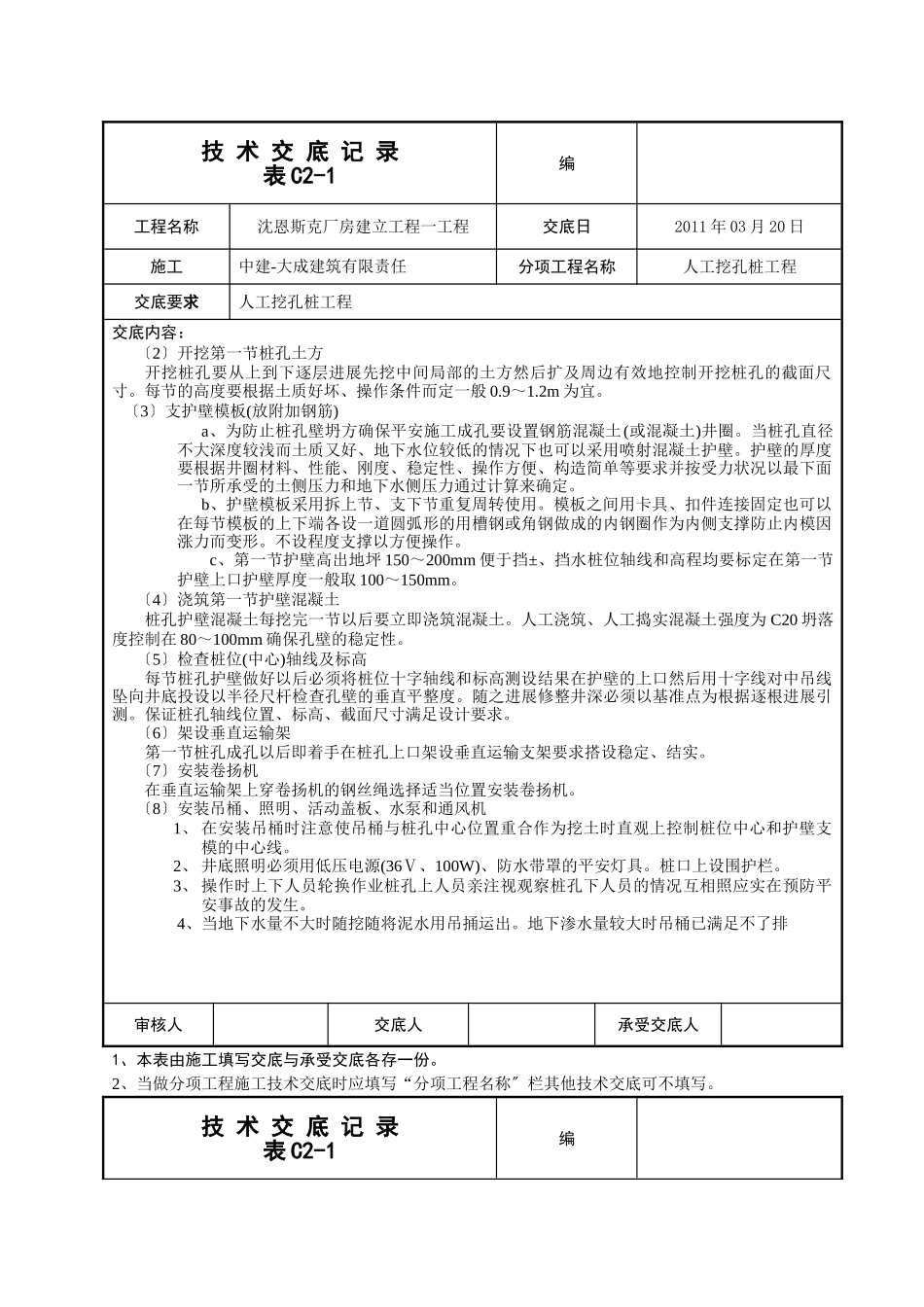

技术交底记录表C2-1编工程名称沈恩斯克厂房建立工程一工程交底日2011年03月20日施工中建-大成建筑有限责任分项工程名称人工挖孔桩工程交底要求人工挖孔桩工程交底内容：一、施工准备：1、主要机具：（1）挖土机具有：卷扬机支架、卷扬机、翻斗车、锹、吊桶等。（2）混凝土浇捣用机具有：混凝土搅拌机、振捣棒、溜槽、导、组合式钢模板等。〔3〕一般机具：钢筋切断机、钢筋成型机、电焊机、防水照明灯、水泵平安带等2、作业条件：（1）人工成孔桩孔井壁支护要根据该地区的土质特点、地下水分布情况编制实在可行的施工9方案进展井壁支护的计算和设计。（2）开挖前场地完成三通一平。地上、地下的电缆、线、旧建筑物、设备根底等障碍物均已排除处理完毕。各项临时设施如照明、动力、通风、平安设施准备就绪。（3）熟悉施工图纸及场地的地下列图质、水文地质资料做到心中有数。（4）按照根底平面图设置桩位轴线、定位点；桩孔四周洒灰线测定高程水准点。放线工序完成后验收手续。（5）全面开挖之前有选择地先挖两个实验桩孔分析土质、水文等有关情况以次修改愿编施工方案。（6）在地下水位比拟高的地区先降低地下水位至桩底以下0.5m左右。（7）人工挖孔操作的平安至关重要开挖前对施工人员进展全面的平安技术交底；操作前对吊具进展平安可靠的检查和试验确保施工平安。二、工艺流程：放线定桩位及高程→开挖第一节桩孔土方→支护壁模板放附加钢筋→浇护壁砼→检查桩位〔中心〕轴线→架设垂直运输架→安装卷扬机→安装吊桶→开挖吊运第二节桩孔土方→先拆第一节支第二节护壁模板〔放附加钢筋〕→浇注第二节护壁砼→检查桩位〔中心〕轴线→逐层往下循环作业→开挖扩底局部→检查验收〔钎探〕→吊放钢筋笼→放混凝土溜筒〔导〕→浇注桩身混凝土〔随浇随振〕→插桩顶钢筋。三、操作工艺〔1〕放线定桩位及高程在场地三通一平的根底上根据建筑物测量控制网的资料和根底平面布置图测定桩位轴线方格控制网和高程基准点。确定好桩位中心以中点为圆心以桩身半径加护壁厚度为半径画出上部(即第一步)的圆周。撒石灰线作为桩孔开挖尺寸线。桩位线定好之后必须经有关部门进展复查办好预检手续后开挖。审核人交底人承受交底人1、本表由施工填写交底与承受交底各存一份。2、当做分项工程施工技术交底时应填写“分项工程名称〞栏其他技术交底可不填写。技术交底记录表C2-1编工程名称沈恩斯克厂房建立工程一工程交底日2011年03月20日施工中建-大成建筑有限责任分项工程名称人工挖孔桩工程交底要求人工挖孔桩工程交底内容：〔2〕开挖第一节桩孔土方开挖桩孔要从上到下逐层进展先挖中间局部的土方然后扩及周边有效地控制开挖桩孔的截面尺寸。每节的高度要根据土质好坏、操作条件而定一般0.9～1.2m为宜。〔3〕支护壁模板(放附加钢筋)a、为防止桩孔壁坍方确保平安施工成孔要设置钢筋混凝土(或混凝土)井圈。当桩孔直径不大深度较浅而土质又好、地下水位较低的情况下也可以采用喷射混凝土护壁。护壁的厚度要根据井圈材料、性能、刚度、稳定性、操作方便、构造简单等要求并按受力状况以最下面一节所承受的土侧压力和地下水侧压力通过计算来确定。b、护壁模板采用拆上节、支下节重复周转使用。模板之间用卡具、扣件连接固定也可以在每节模板的上下端各设一道圆弧形的用槽钢或角钢做成的内钢圈作为内侧支撑防止内模因涨力而变形。不设程度支撑以方便操作。c、第一节护壁高出地坪150～200mm便于挡±、挡水桩位轴线和高程均要标定在第一节护壁上口护壁厚度一般取100～150mm。〔4〕浇筑第一节护壁混凝土桩孔护壁混凝土每挖完一节以后要立即浇筑混凝土。人工浇筑、人工捣实混凝土强度为C20坍落度控制在80～100mm确保孔壁的稳定性。〔5〕检查桩位(中心)轴线及标高每节桩孔护壁做好以后必须将桩位十字轴线和标高测设结果在护壁的上口然后用十字线对中吊线坠向井底投设以半径尺杆检查孔壁的垂直平整度。随之进展修整井深必须以基准点为根据逐根进展引测。保证桩孔轴线位置、标高、截面尺寸满足设计要求。〔6〕架设垂直运输架第一节桩孔成孔以后即着手在桩孔上口架设垂直运输支架要求搭设稳定、结实。〔7〕安装卷扬机在垂直...
