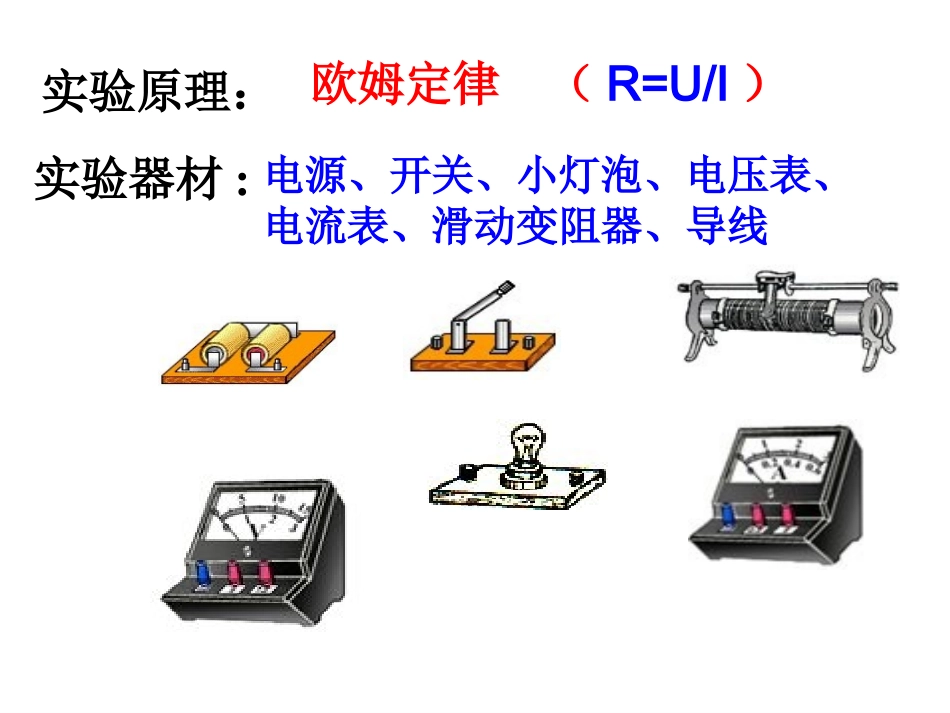

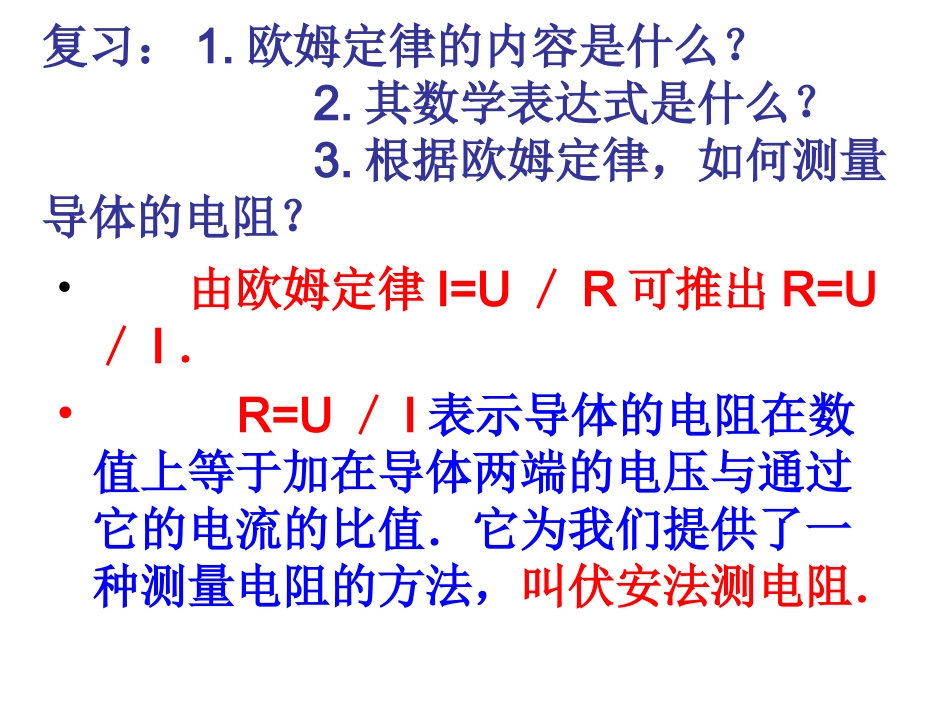

复习：1.欧姆定律的内容是什么？2.其数学表达式是什么？3.根据欧姆定律，如何测量导体的电阻？•由欧姆定律I=U／R可推出R=U／I．•R=U／I表示导体的电阻在数值上等于加在导体两端的电压与通过它的电流的比值．它为我们提供了一种测量电阻的方法，叫伏安法测电阻．实验器材:实验原理：欧姆定律（R=U/I）电源、开关、小灯泡、电压表、电流表、滑动变阻器、导线实验电路图AVRR’变阻器的作用：保护电路，调节电压和电流。21.51用电压表、电流表测定值电阻实验序号电压（伏）电流（安）电阻（欧）平均阻值（欧）123设计出数据记录表格。实验表格测量小灯泡的电阻我们用滑动变阻器进行控制，分别测量以下三种情况下小灯泡的电阻。（1）使小灯泡在暗的情况下发光，测出小灯泡的电阻（2）使小灯泡在较亮的情况下发光，测出小灯泡的电阻（3）使小灯泡在很亮的情况下发光，测出小灯泡的电阻设计出数据记录表格。实验表格次数灯泡亮度电压U/v电流I/A电阻R/Ω1暗2较亮3很亮实验步骤：1）断开开关，连接电路；（通电之前开关应断开，原因：避免因接错线而造成的电路短路)2）接入电路的滑动变阻器调到最大；作用：①改变电路中的电流和部分电路两端的电压②保护电路3）闭合开关，调节滑动变阻器，读取并记录几组电流表、电压表数据，填入表格；4）计算小灯泡阻值。设计出数据记录表格。实验表格次数灯泡亮度电压U/v电流I/A电阻R/Ω1暗2较亮3很亮结论:小灯泡的亮度不同电阻大小不同分析：电阻大小不同，小灯泡的电阻随电流的增大而增大。这是因为电流增大，小灯泡的温度升高，小灯泡的钨丝的电阻随温度的升高而增大不是测量误差（灯丝电阻受温度影响）注意：因为这是在不同温度下测得的阻值，所以不要求平均值（如果是测定值电阻，要算平均值），在做计算题时，灯泡电阻的变化可以忽略。用电压表、电流表测定值电阻实验序号电压（伏）电流（安）电阻（欧）平均阻值（欧）123测定小灯泡的电阻实验序号电压（伏）电流（安）电阻（欧）小灯泡发光情况123看你的眼力：图中的连线有几个错误或不妥—315—0.63交流评估：在实验中要注意以下问题：交流评估：在实验中要注意以下问题：问题一：滑动变阻器的滑片P应放在什么位置？问题二：若小灯泡断路，则电压表和电流表会如何变化？测量小灯泡的电阻测量小灯泡的电阻问题三：若其他地方断路，则电压表和电流表会如何变化？测量小灯泡的电阻测量小灯泡的电阻问题四：若小灯泡短路，则电压表和电流表会如何变化？测量小灯泡的电阻测量小灯泡的电阻问题五：若电路正常，则当滑动变阻器的滑片向左（或向右）移动，电压表和电流表又会如何变化？测量小灯泡的电阻测量小灯泡的电阻慧眼识真、科海拾贝1．用电压表和电流表测电阻时，它的依据是_____；已知电压表和电流表示数如图所示，则电压表读数是_____，电流表读数是_____，被测电阻是_____。R=U／I１.２Ｖ０.４８Ａ２.５Ω2．一个额定电压为3.8V的小灯泡，小明在1.2V下测出它的电阻，接着又将灯泡两端电压调到3．8V测出其电阻，小明发现后一次电阻比第一次大得多，这是因为()A．实验方法不对B．实验误差C．导体的电阻跟温度有关D．实验错误Ｃ3．一个20的电阻，接在由4节干电池串联的电源上，要测这个电阻中的电流和两端的电压，电流表，电压表选的量程应为()A．0～0.6A，0～3VB．0～0.6A，0～15VC．0～3A，0～3VD．0～3A，0～15V4．某同学按下图所示电路连好实验器材后，闭合开关，灯泡正常发光，但电压表指针不动，这可能是()A．电流表烧坏，电路开路B．电流表完好，与电流表相连的导线断了C．电压表接线柱处导线短路D、电压表接线柱处导线接触不良BＤ一、知识回顾实验课题：测量小灯泡的电阻实验方法：伏安法测量小灯泡的电阻实验原理：欧姆定律I=U/R变形R=U/I实验器材:电源、导线、开关、小灯泡、电压表、电流表、滑动变阻器实验步骤：结论：小灯泡的亮度不同电阻大小不同电阻随温度升高而增大交流评估：交流评估：再见
