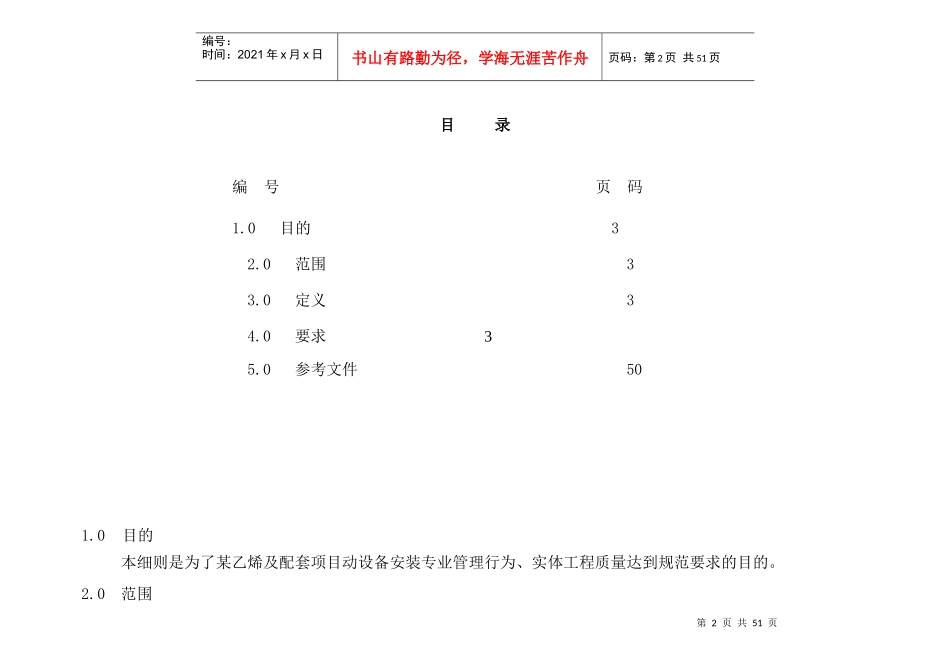

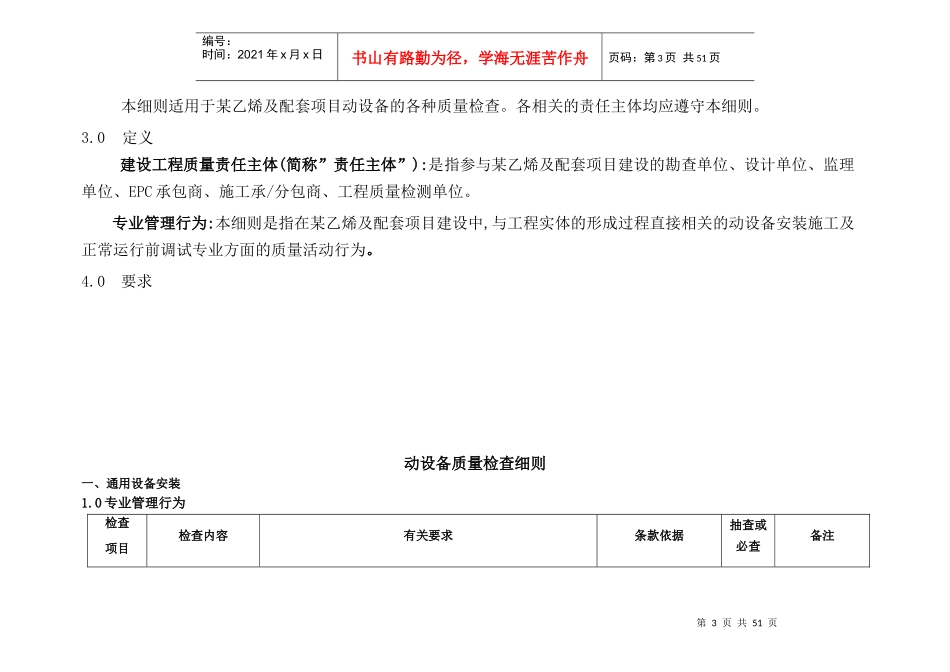

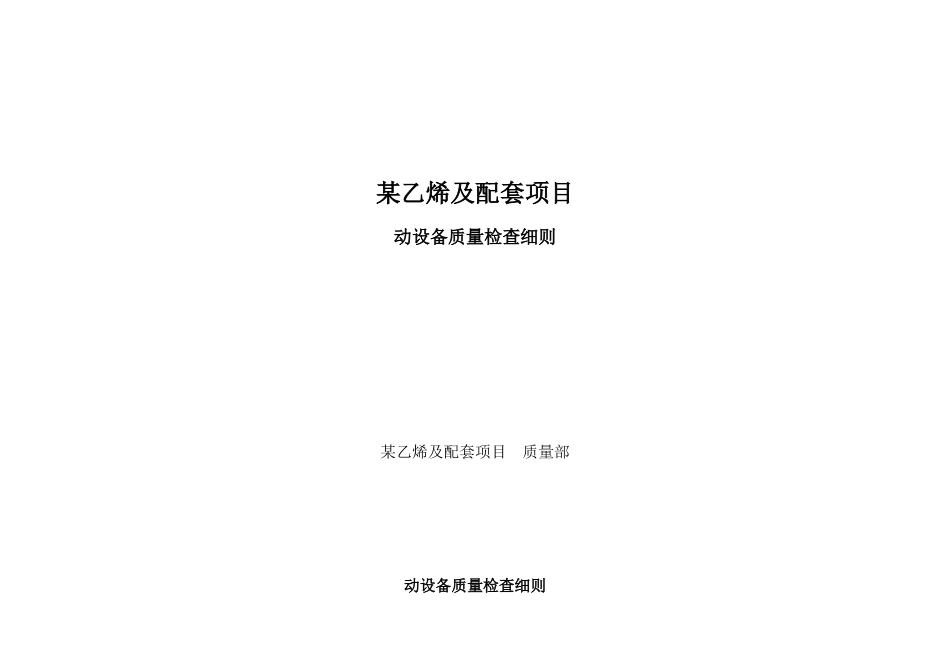

某乙烯及配套项目动设备质量检查细则某乙烯及配套项目质量部动设备质量检查细则第2页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共51页目录编号页码1.0目的32.0范围33.0定义34.0要求35.0参考文件501.0目的本细则是为了某乙烯及配套项目动设备安装专业管理行为、实体工程质量达到规范要求的目的。2.0范围第3页共51页第2页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共51页本细则适用于某乙烯及配套项目动设备的各种质量检查。各相关的责任主体均应遵守本细则。3.0定义建设工程质量责任主体(简称”责任主体”):是指参与某乙烯及配套项目建设的勘查单位、设计单位、监理单位、EPC承包商、施工承/分包商、工程质量检测单位。专业管理行为:本细则是指在某乙烯及配套项目建设中,与工程实体的形成过程直接相关的动设备安装施工及正常运行前调试专业方面的质量活动行为。4.0要求动设备质量检查细则一、通用设备安装1.0专业管理行为检查项目检查内容有关要求条款依据抽查或必查备注第4页共51页第3页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共51页1.1人员项目现场专业管理人员、专业工种配备及到位情况是否满足项目要求1.项目经理、技术负责人、质量检查员的资格、配备及到位应满足项目要求；2.主要专业工种配备及到位应满足项目需要。《建设工程质量管理条例》第二十六、三十七条必查1.2质保体系运行承包商质量管理体系运行、技术质量控制过程等实施有效控制与管理1.施工质量控制措施到位；2.施工工序按程序交接。《建设工程质量管理条例》第三十条抽查1.3监理行为监理工作质量1.工程监理单位应当选派具备相应资格的总监理工程师和监理工程师进驻施工现场；2.未经监理工程师签字，建筑材料、建筑构配件和设备不得在工程上使用或者安装，承包商不得进行下一道工序的施工。《建设工程质量管理条例》第三十七条必查3.监理是否采取了旁站、巡视、平行检验等方式监理。《建设工程质量管理条例》第三十八条抽查1.4工程资料工程资料的形成、收集、整理情况应具有真实性、完整性和系统性。SH3503-20011.0.7抽查1.51.是否进行了开箱检查并按规定做了检查记录1.记录要全面、真实；2.质量证明文件齐全，符合合同和规范的要求。GB50231-982.2.1SH3503-2001J301抽查第5页共51页第4页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共51页开箱检查和保管2.保管情况应采取必要措施防止设备及其零部件和专用工具变形、损坏、锈蚀、混乱或丢失。GB50231-982.2.2抽查1.6设备基础验收检查1.设备基础中间交接验收应符合规定并进行了交接记录1.设备基础位置和几何尺寸应符合现行国家标准《钢筋混凝土工程施工及验收规范》的规定，并应有验收资料或记录。设备安装前基础位置和几何尺寸应按GB50231－98的附录一进行复验。泵基础位置和几何尺寸、标高应符合工程设计的要求。GB50231-982.3.1GB50275-984.1.2必查、抽查重要设备必查、一般设备抽查（表里简称必查、抽查）2.需要预压的基础，应预压合格并有预压沉降记录。GB50231-982.3.3SH3503-2001J208必查3.中间交接基础复测记录全面、真实。SH3503-2001J204必查2.设备基础外观检查基础表面和地脚螺栓预留孔中应清除干净、预埋地脚螺栓的螺纹和螺母应保护完好、放置垫铁部位的表面应凿平。GB50231-982.3.2SH3503-2001J203必查、抽查2.0通用设备安装实体质量检查项目检查内容有关要求条款依据抽查或必查备注2.1放线就位和找正调平1.平面位置和标高安装基准线及设备定位基准线的（面、线、或点）的偏差应符合规范要求。。GB50231-983.0.3、4必查、抽查2.找正调平测量记录1.设备安装精度（直线度、平行度和同轴度）的偏差应符合规范要求。GB50231-983.0.7、8必查、抽查第6页共51页第5页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共51页2.记录要全面、真实。SH3503-2001J311必查2.2地脚螺栓及垫铁布置1.地脚螺栓安装1.地脚螺栓布置应符合设计要求。GB50231-984.1.4抽查2.地脚螺栓在预留孔中或露出基础部分应垂...
