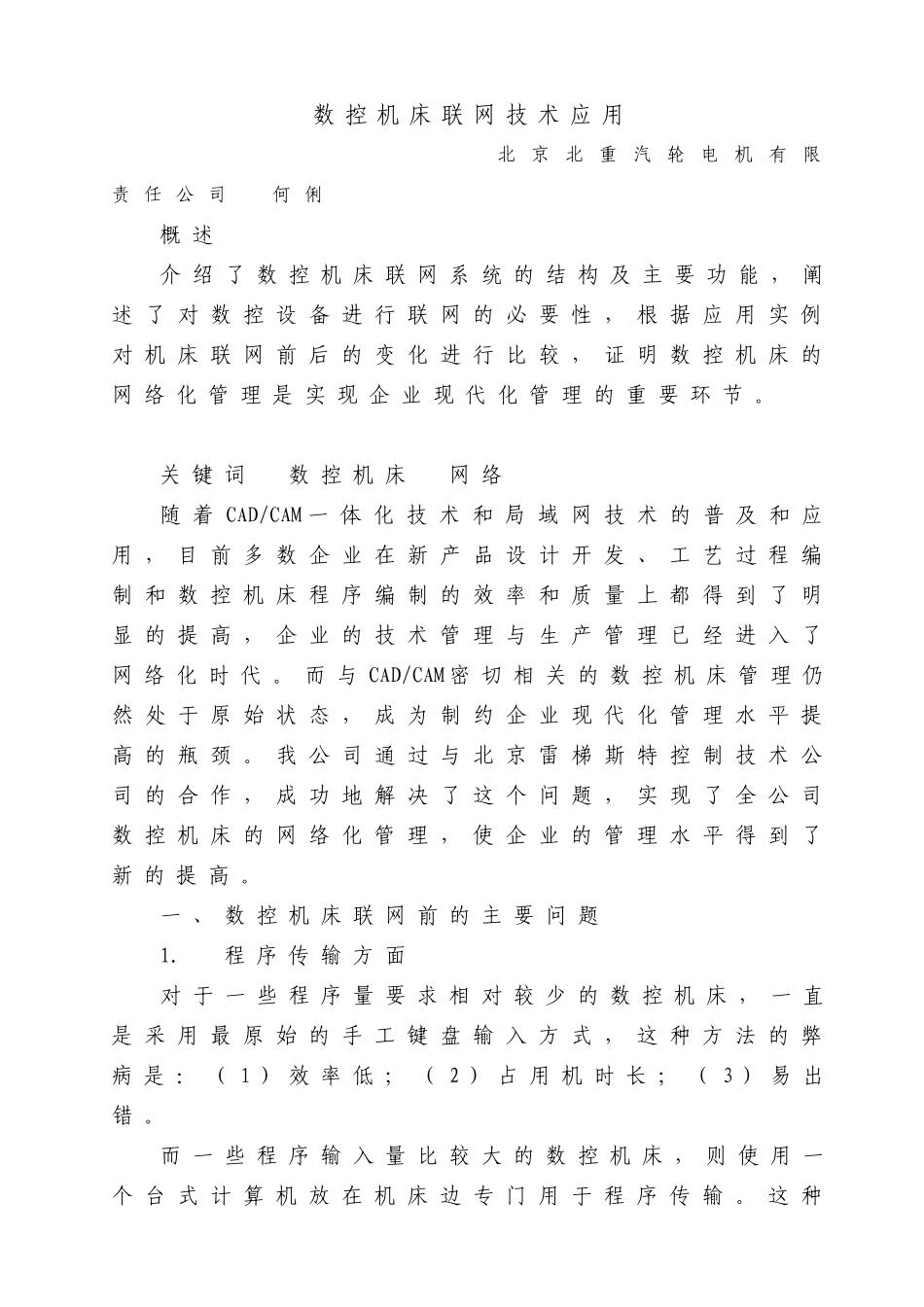

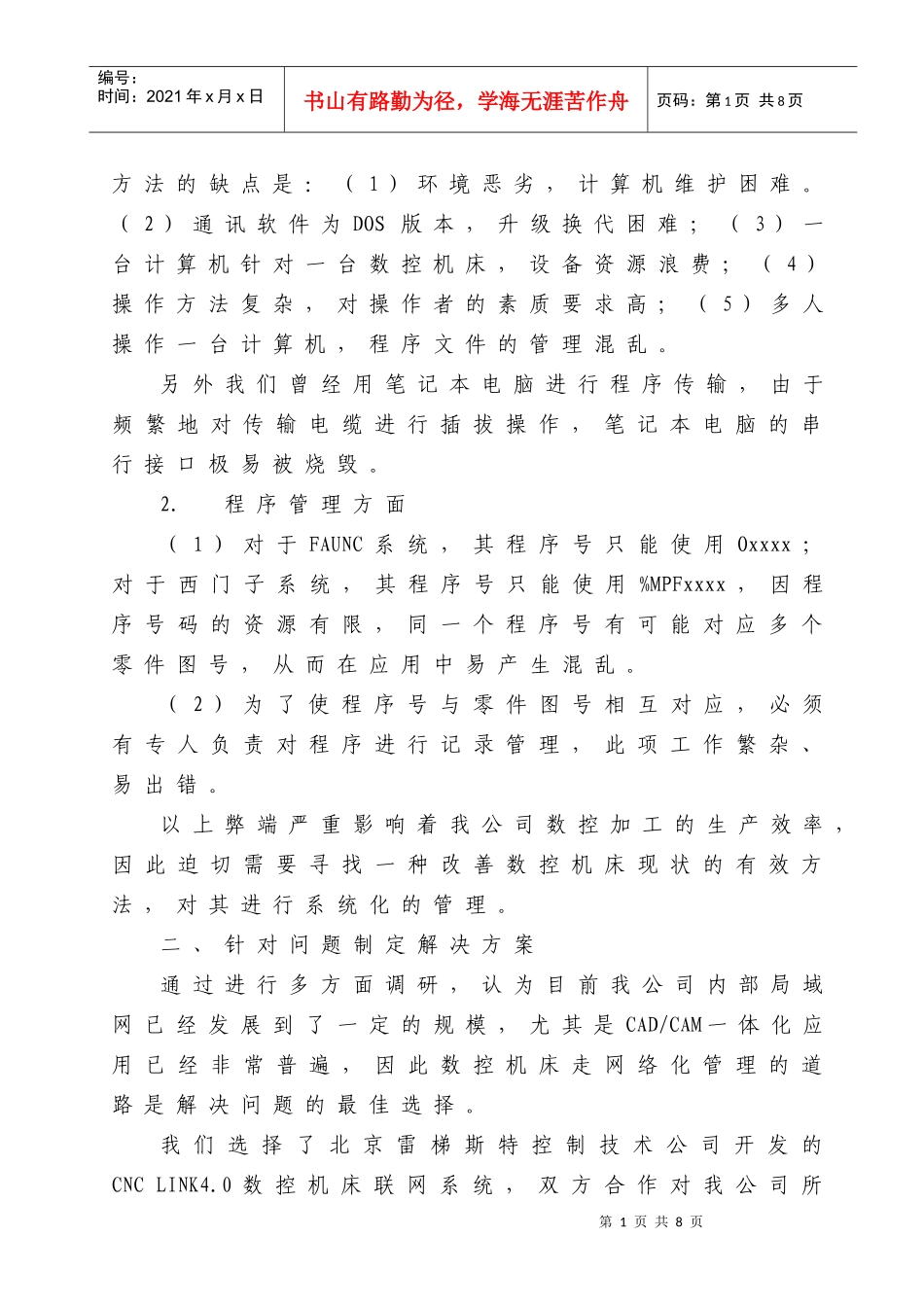

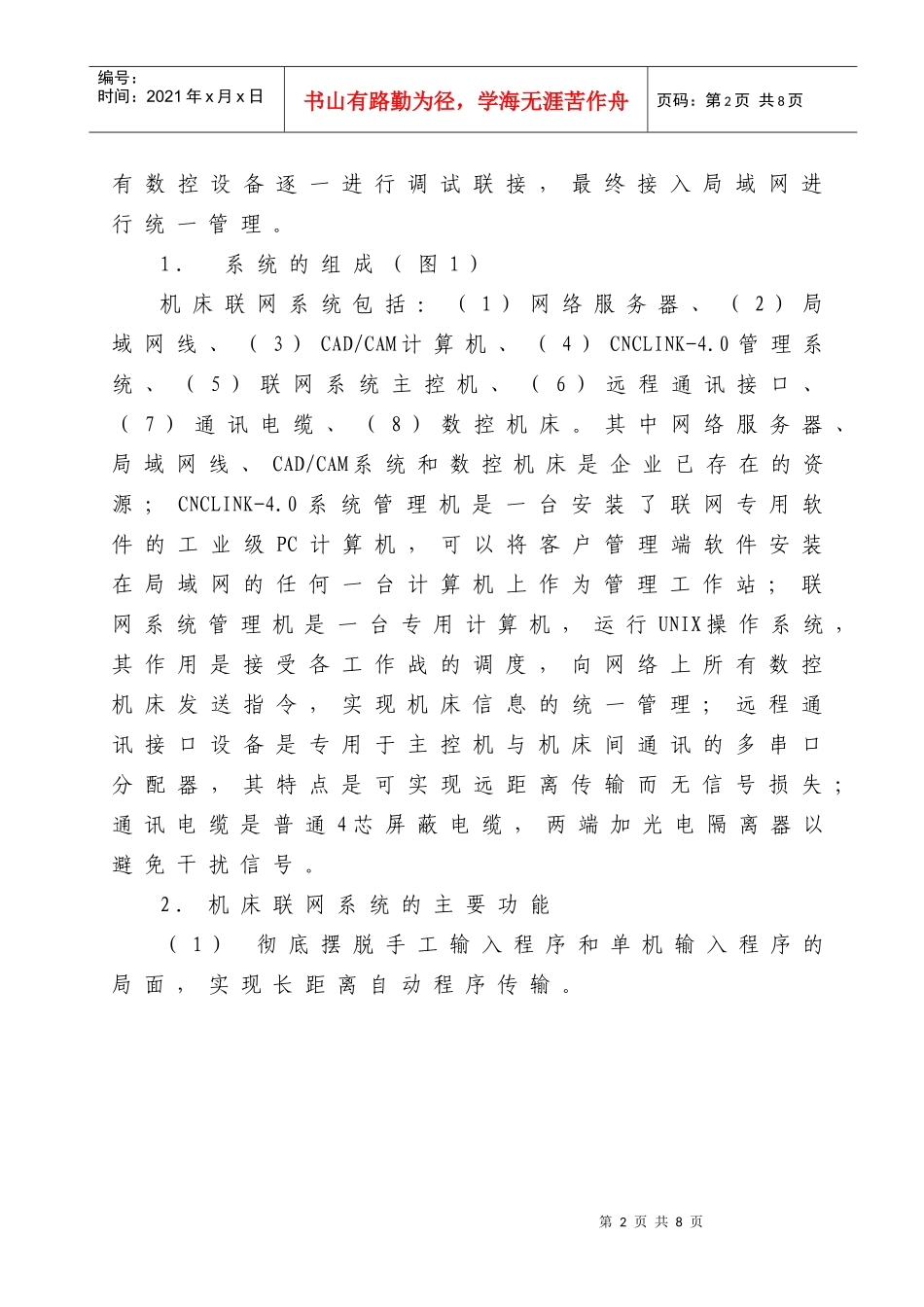

数控机床联网技术应用北京北重汽轮电机有限责任公司何俐概述介绍了数控机床联网系统的结构及主要功能，阐述了对数控设备进行联网的必要性，根据应用实例对机床联网前后的变化进行比较，证明数控机床的网络化管理是实现企业现代化管理的重要环节。关键词数控机床网络随着CAD/CAM一体化技术和局域网技术的普及和应用，目前多数企业在新产品设计开发、工艺过程编制和数控机床程序编制的效率和质量上都得到了明显的提高，企业的技术管理与生产管理已经进入了网络化时代。而与CAD/CAM密切相关的数控机床管理仍然处于原始状态，成为制约企业现代化管理水平提高的瓶颈。我公司通过与北京雷梯斯特控制技术公司的合作，成功地解决了这个问题，实现了全公司数控机床的网络化管理，使企业的管理水平得到了新的提高。一、数控机床联网前的主要问题1.程序传输方面对于一些程序量要求相对较少的数控机床，一直是采用最原始的手工键盘输入方式，这种方法的弊病是：（1）效率低；（2）占用机时长；（3）易出错。而一些程序输入量比较大的数控机床，则使用一个台式计算机放在机床边专门用于程序传输。这种第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页方法的缺点是：（1）环境恶劣，计算机维护困难。（2）通讯软件为DOS版本，升级换代困难；（3）一台计算机针对一台数控机床，设备资源浪费；（4）操作方法复杂，对操作者的素质要求高；（5）多人操作一台计算机，程序文件的管理混乱。另外我们曾经用笔记本电脑进行程序传输，由于频繁地对传输电缆进行插拔操作，笔记本电脑的串行接口极易被烧毁。2.程序管理方面（1）对于FAUNC系统，其程序号只能使用Oxxxx；对于西门子系统，其程序号只能使用%MPFxxxx，因程序号码的资源有限，同一个程序号有可能对应多个零件图号，从而在应用中易产生混乱。（2）为了使程序号与零件图号相互对应，必须有专人负责对程序进行记录管理，此项工作繁杂、易出错。以上弊端严重影响着我公司数控加工的生产效率，因此迫切需要寻找一种改善数控机床现状的有效方法，对其进行系统化的管理。二、针对问题制定解决方案通过进行多方面调研，认为目前我公司内部局域网已经发展到了一定的规模，尤其是CAD/CAM一体化应用已经非常普遍，因此数控机床走网络化管理的道路是解决问题的最佳选择。我们选择了北京雷梯斯特控制技术公司开发的CNCLINK4.0数控机床联网系统，双方合作对我公司所第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页有数控设备逐一进行调试联接，最终接入局域网进行统一管理。1．系统的组成（图1）机床联网系统包括：（1）网络服务器、（2）局域网线、（3）CAD/CAM计算机、（4）CNCLINK-4.0管理系统、（5）联网系统主控机、（6）远程通讯接口、（7）通讯电缆、（8）数控机床。其中网络服务器、局域网线、CAD/CAM系统和数控机床是企业已存在的资源；CNCLINK-4.0系统管理机是一台安装了联网专用软件的工业级PC计算机，可以将客户管理端软件安装在局域网的任何一台计算机上作为管理工作站；联网系统管理机是一台专用计算机，运行UNIX操作系统，其作用是接受各工作战的调度，向网络上所有数控机床发送指令，实现机床信息的统一管理；远程通讯接口设备是专用于主控机与机床间通讯的多串口分配器，其特点是可实现远距离传输而无信号损失；通讯电缆是普通4芯屏蔽电缆，两端加光电隔离器以避免干扰信号。2．机床联网系统的主要功能（1）彻底摆脱手工输入程序和单机输入程序的局面，实现长距离自动程序传输。第3页共8页第2页共8页网络服务器局域网线CAD设计机CAD设计机CAM设计机CNCLINK-4.0联网系统管理机联网系统主控机远程通讯接口设备数控机床数控机床通讯电缆编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页图1（2）用于管理的PC机可以放置在局域网的任何位置，不受距离的影响，而主控机距离数控机床的最远距离允许达到1500M。（3）并行传输程序，即一台主控机可以同时面向我单位目前16台数控机床进行数据通讯。（4）操作简单，无需借助其他设备或编程员的帮...
