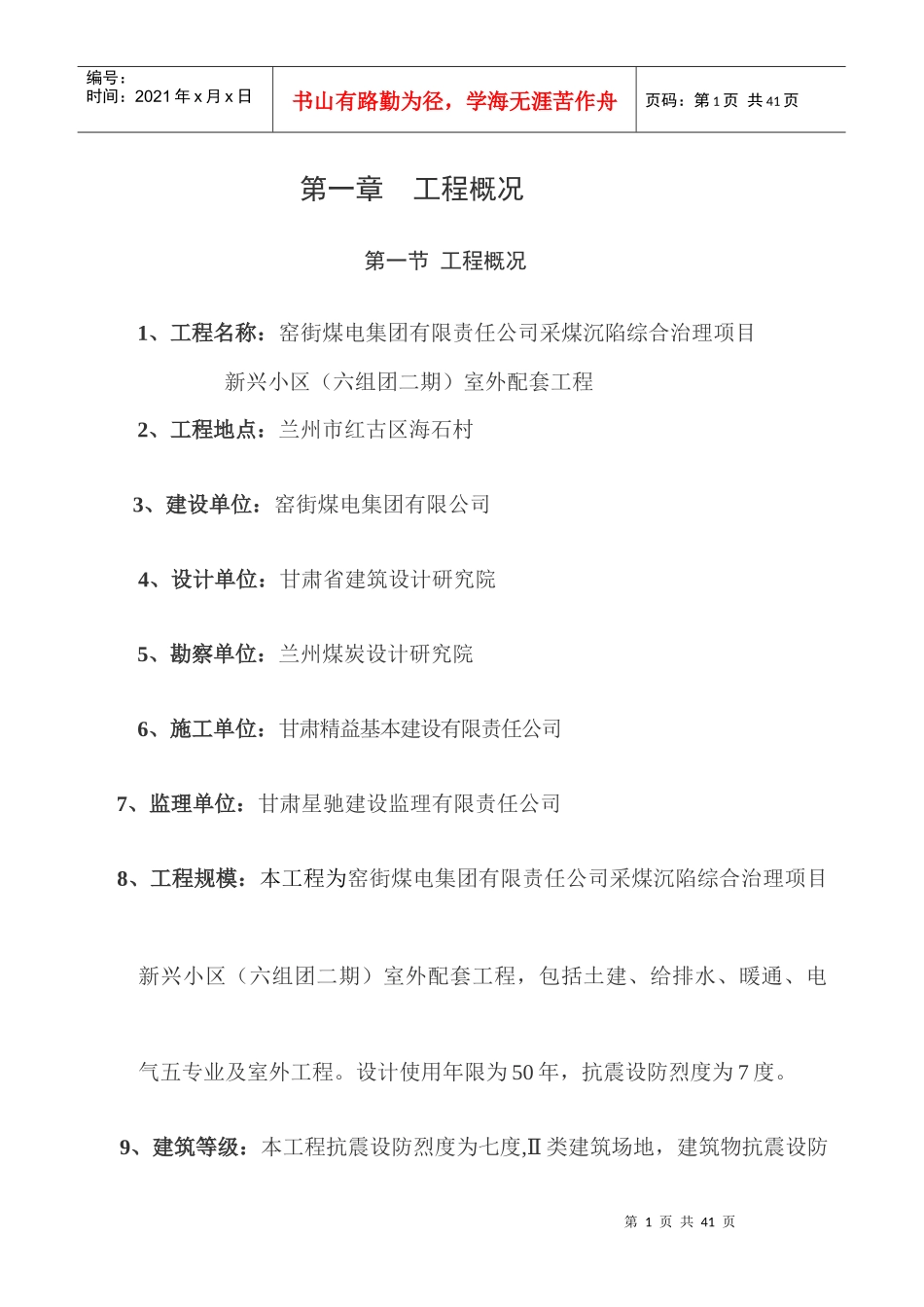

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页第一章工程概况第一节工程概况1、工程名称：窑街煤电集团有限责任公司采煤沉陷综合治理项目新兴小区（六组团二期）室外配套工程2、工程地点：兰州市红古区海石村3、建设单位：窑街煤电集团有限公司4、设计单位：甘肃省建筑设计研究院5、勘察单位：兰州煤炭设计研究院6、施工单位：甘肃精益基本建设有限责任公司7、监理单位：甘肃星驰建设监理有限责任公司8、工程规模：本工程为窑街煤电集团有限责任公司采煤沉陷综合治理项目新兴小区（六组团二期）室外配套工程，包括土建、给排水、暖通、电气五专业及室外工程。设计使用年限为50年，抗震设防烈度为7度。9、建筑等级：本工程抗震设防烈度为七度,Ⅱ类建筑场地，建筑物抗震设防第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页类别为丙类，框架抗震等级为三级,桩基设计等级为丙级，结构的安全等级为二级,防火分类等级为三类，耐火等级为三级。10、建设工期：本本工程于2011年8月28日开工，至2011年11月30日竣工。11、结构方案：（1）基础：本工程基础采用大直径人工成孔灌注桩及钢筋混凝土墙下条形基础，持力层为第⑤卵石层及处理后土层。①植土层：黄褐色，稍湿，稍密；含多量植物根系及少量砾石，厚度：1.00m。②黄土层：褐黄色，土质不均匀，空隙发育，夹有不规律的卵石、砾石薄层及棕黄色黏土块，含白色盐类粉末，具水平层理，呈可塑-软塑状态，成因为坡积，干强度低，稍有光泽，韧性低，湿-很湿，稍密。场区普遍分部，厚度：4.30-15.40m。地基承载力特征值fak=120kPa，压缩模量Es=3.5MPa。③粉土层：黄褐色及棕红色，土质不均匀，空隙不发育，夹有不规律的卵石、砾石薄层及棕黄色黏土块，含白色盐类粉末，具水平层理，干强度中等，稍有光泽，中等韧性，冲洪积成因，很湿，呈饱和状态，稍密，粉质粘土薄层属软塑-流塑状态。场区普遍分部，厚度：3.00-14.20m。地基承载力特征值fak=140kPa，压缩模量Es=5.0MPa。第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页④粉细砂层：黄灰色夹铁锈色，含砾石和钙质结核，质不纯，粘土含量较大，局部含卵石，主要矿物成分为石英、云母，称因为静水沉积，很湿，中密。场区局部分部。厚度：0.70-3.20m；平均1.94m。地基承载力特征值fak=220kPa，变形模量E0=13.0MPa。⑤卵石层：黄灰色，主要成分为变质岩、花岗岩极少量石英岩，颗粒一般粒径2-6cm的含量约占60%，最大粒径为40㎝,沙土填充，成因为冲洪积，中密，该层未穿透。最大揭露厚度为8.40m。地基承载力特征值fak=500kPa，变形模量E0=40MPa。该场地地基基土对混凝土结构无腐蚀性，对于钢筋混凝土中的钢筋无腐蚀性。该场地勘察深度范围内未见地下水，可不考虑地下水对建筑物的影响。拟建场地湿陷性黄土厚度为6.25～9.75m，总湿陷量为30.7～70.4m³，计算自重湿陷量为15.8～23.6m³，该场地湿陷类型属自重湿陷黄土场地，湿陷性黄土场地的湿陷等级Ⅱ级（中等）-Ⅲ级（严重）。本工程节能参数：体形系数：0.181屋面传热系数：0.51外墙传热系数：0.48窗墙面积比分别为：东：0.380南：0.320北：0.130西：0(1)主体结构：墙体工程：门卫室外墙300厚非承重烧结粘土空心砖，轴线外偏200，外贴50挤塑聚苯板；室外围墙墙体采用烧结粘土多孔砖（砌体容重≤13.5kN/m³），砖强度等级Mu10,墙厚370。砂浆：第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页±0.000以下采用M10水泥砂浆；±0.000以上采用M7.5混合砂浆。道路工程：本工程采用现浇混凝土路面，车行道为压实土基上打12%石灰土，结合部位为二灰结合，面层为C35水泥混凝土面层。人行道为压实土基上打12%石灰土，结合部位为M7.5水泥砂浆，面层为C25混凝土预制人行道块，粗砂扫缝。立道牙为C25混凝土预制。管沟工程：本工程设计地沟均选用Ⅳ型素混凝土防潮地沟，地沟壁厚200㎜，混凝土强度等级为C25地沟顶覆土厚度不小于600㎜，地沟盖板及过梁均按车行道下选型，...
