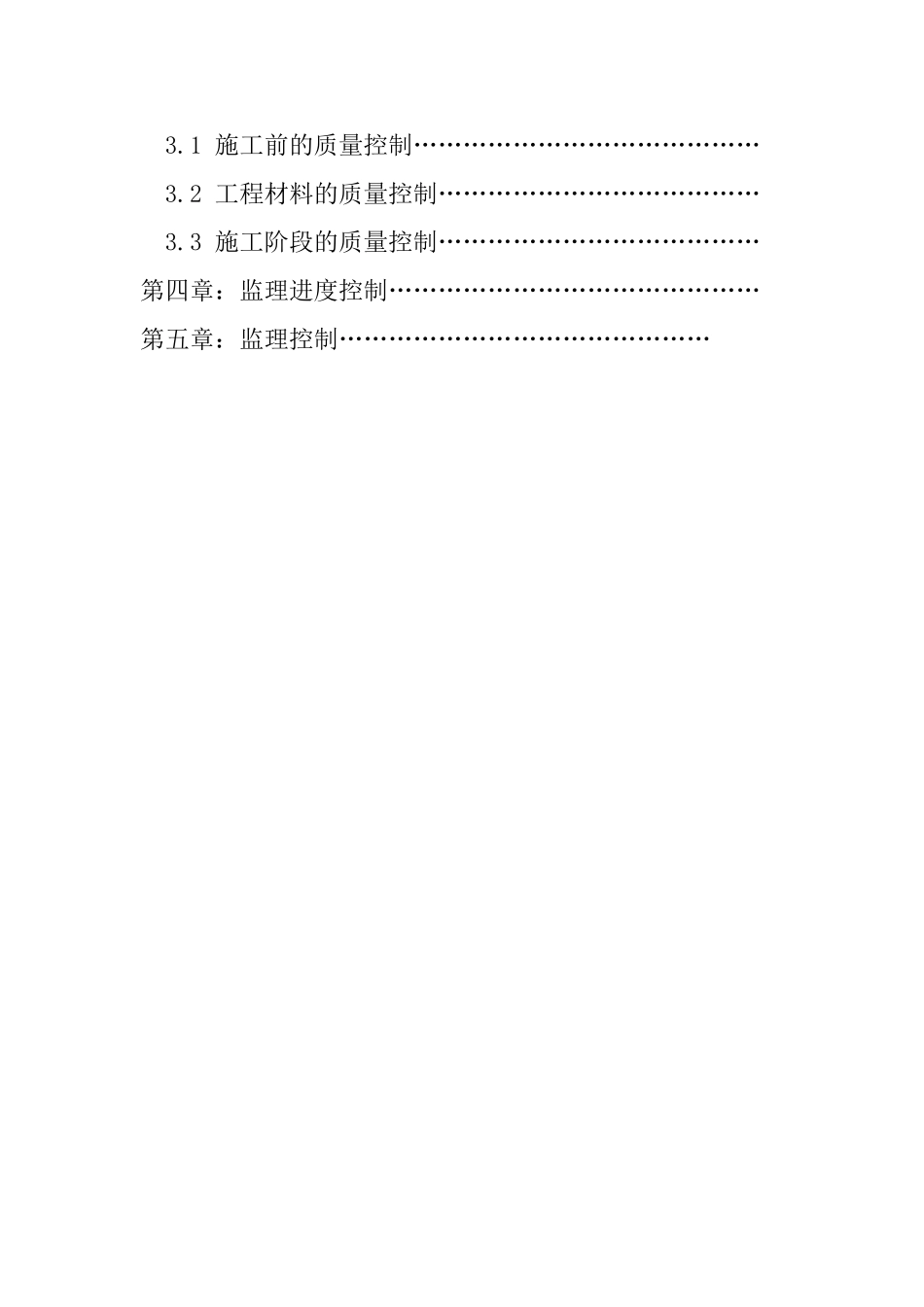

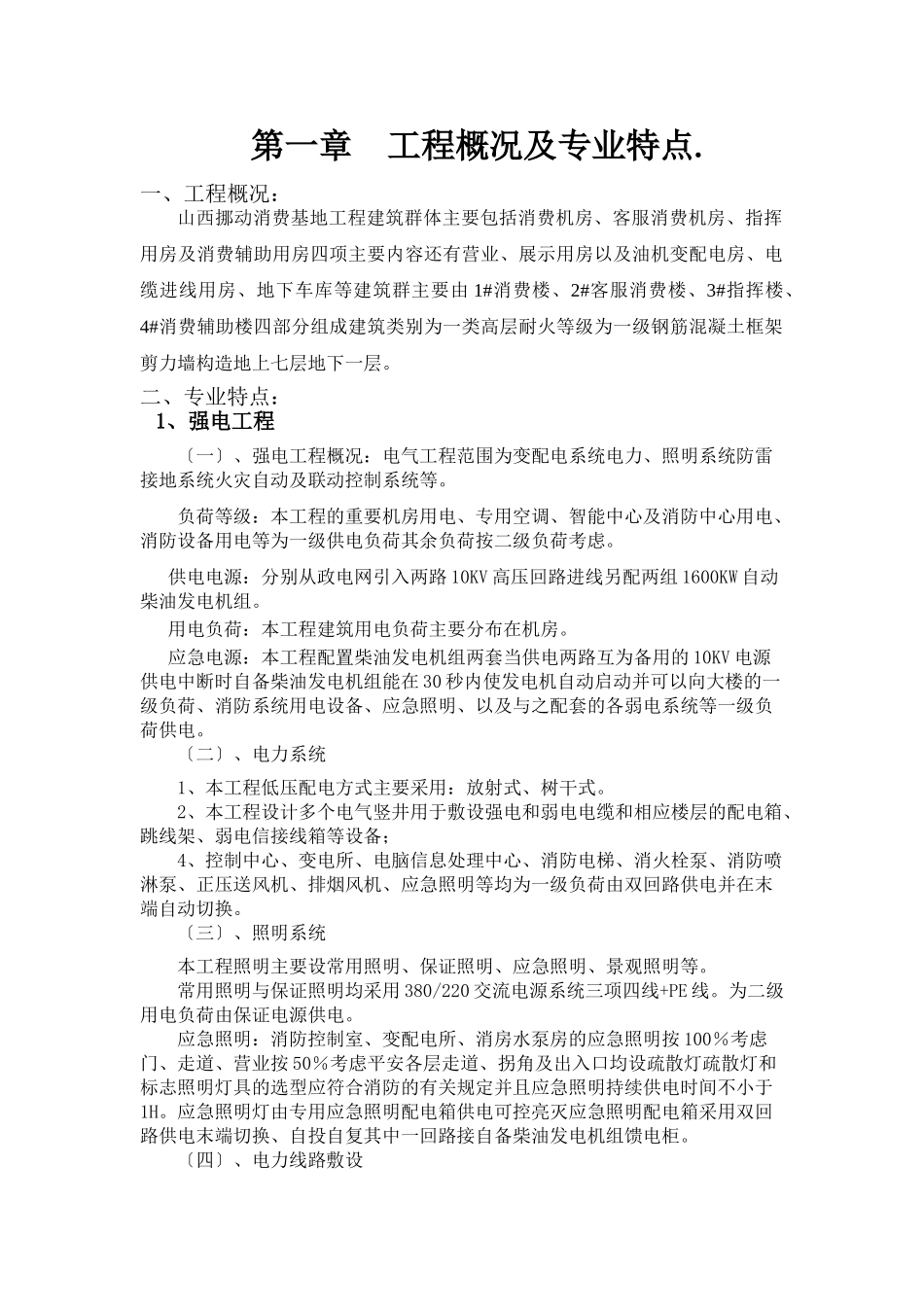

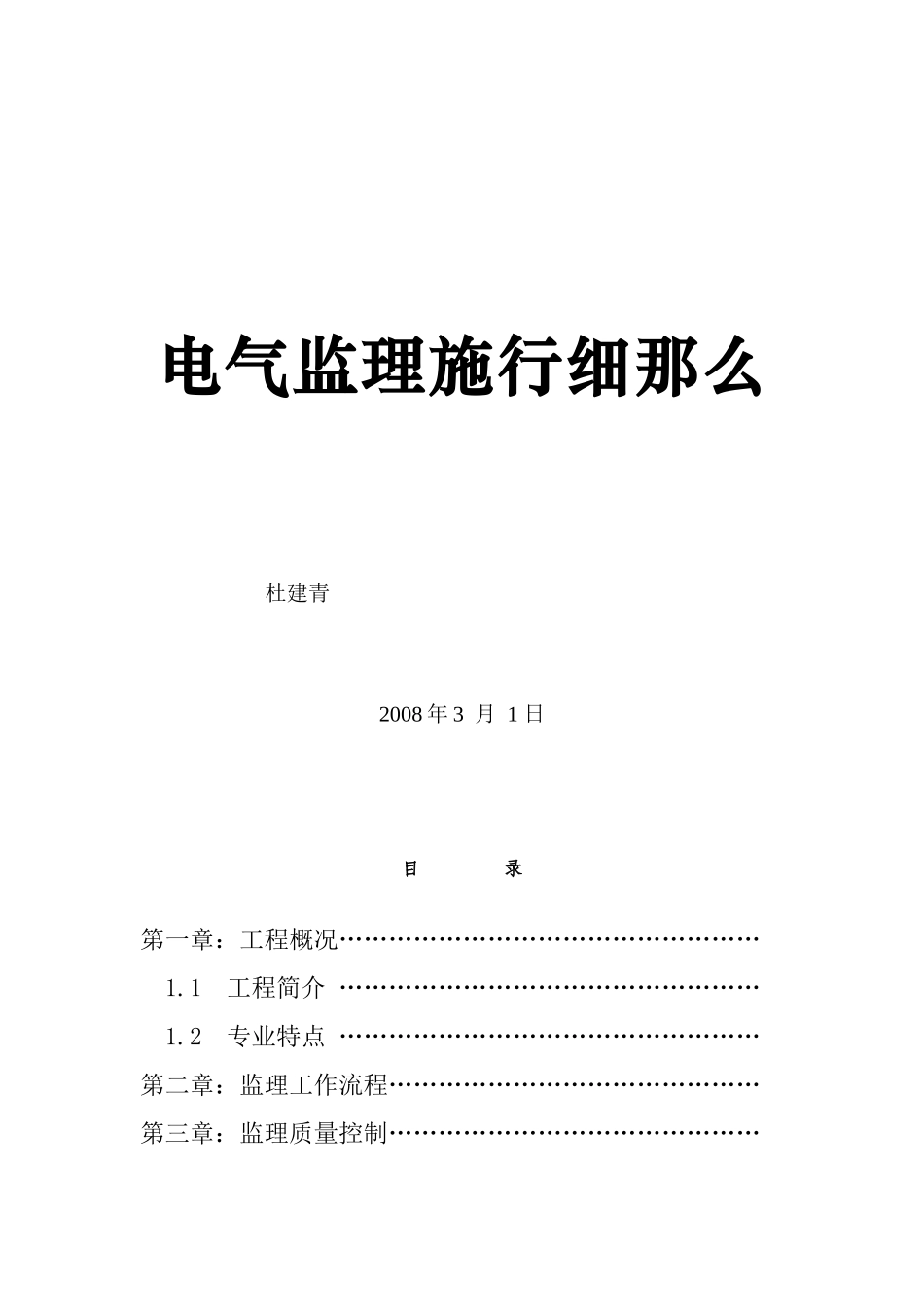

电气监理施行细那么杜建青2008年3月1日目录第一章：工程概况……………………………………………1.1工程简介……………………………………………1.2专业特点……………………………………………第二章：监理工作流程………………………………………第三章：监理质量控制………………………………………3.1施工前的质量控制……………………………………3.2工程材料的质量控制…………………………………3.3施工阶段的质量控制…………………………………第四章：监理进度控制………………………………………第五章：监理控制………………………………………第一章工程概况及专业特点.一、工程概况：山西挪动消费基地工程建筑群体主要包括消费机房、客服消费机房、指挥用房及消费辅助用房四项主要内容还有营业、展示用房以及油机变配电房、电缆进线用房、地下车库等建筑群主要由1#消费楼、2#客服消费楼、3#指挥楼、4#消费辅助楼四部分组成建筑类别为一类高层耐火等级为一级钢筋混凝土框架剪力墙构造地上七层地下一层。二、专业特点：1、强电工程〔一〕、强电工程概况：电气工程范围为变配电系统电力、照明系统防雷接地系统火灾自动及联动控制系统等。负荷等级：本工程的重要机房用电、专用空调、智能中心及消防中心用电、消防设备用电等为一级供电负荷其余负荷按二级负荷考虑。供电电源：分别从政电网引入两路10KV高压回路进线另配两组1600KW自动柴油发电机组。用电负荷：本工程建筑用电负荷主要分布在机房。应急电源：本工程配置柴油发电机组两套当供电两路互为备用的10KV电源供电中断时自备柴油发电机组能在30秒内使发电机自动启动并可以向大楼的一级负荷、消防系统用电设备、应急照明、以及与之配套的各弱电系统等一级负荷供电。〔二〕、电力系统1、本工程低压配电方式主要采用：放射式、树干式。2、本工程设计多个电气竖井用于敷设强电和弱电电缆和相应楼层的配电箱、跳线架、弱电信接线箱等设备；4、控制中心、变电所、电脑信息处理中心、消防电梯、消火栓泵、消防喷淋泵、正压送风机、排烟风机、应急照明等均为一级负荷由双回路供电并在末端自动切换。〔三〕、照明系统本工程照明主要设常用照明、保证照明、应急照明、景观照明等。常用照明与保证照明均采用380/220交流电源系统三项四线+PE线。为二级用电负荷由保证电源供电。应急照明：消防控制室、变配电所、消房水泵房的应急照明按100％考虑门、走道、营业按50％考虑平安各层走道、拐角及出入口均设疏散灯疏散灯和标志照明灯具的选型应符合消防的有关规定并且应急照明持续供电时间不小于1H。应急照明灯由专用应急照明配电箱供电可控亮灭应急照明配电箱采用双回路供电末端切换、自投自复其中一回路接自备柴油发电机组馈电柜。〔四〕、电力线路敷设低压配电屏为抽出式组合柜。低压出线电缆沿专用托盘在地下室顶板下方桥架敷设分别引至各强电井；电缆沿强电井内的电缆梯架引至各层的楼层主要配电箱。1＃楼配电干线电缆由低压配电室经电缆夹层内电缆线槽引至地下一层配电配线间坚井然后经电气坚井向各层用电设备供电。2＃楼、3＃、4＃楼配电干线电缆由各楼低压配电室经地下一层内电缆线槽引至地下一层配电配线间坚井然后经电气坚井向各层用电设备供电。〔五〕、防雷接地系统1、本建筑物按二类防雷等级设计建筑的防雷装置满足方直击雷、侧击雷、还击雷、防雷电感应积累颠簸的侵入并设置总等电位连接。2、防雷接闪器：在屋顶采用φ12镀锌圆钢作避雷带屋顶避雷连接线网格不大于10m×10m。3、引下线：利用建筑构造柱内的四根φ16以上主筋通长焊接作为引下线上端与避雷带焊接下端与建筑物根底底梁及根底底板轴线上的上下两层钢筋内的四根主筋焊接为一体接地电阻不大于1欧姆防雷引下线间距不大于18米。4、接地系统：本工程防雷接地、交流供配电工作保护接地、直流工作接地、平安保护接地共用一组接地装置组成结合接地系统采用TN-S接地保护型式利用建筑物根底内钢筋做接地装置根底内钢筋互相可靠焊接成网状其接地电阻不大于1欧姆。所有不带电的设备金属外露部分均与接地系统可靠连接所有突出屋面的金属物体及构件均与防雷装置连通建筑...
