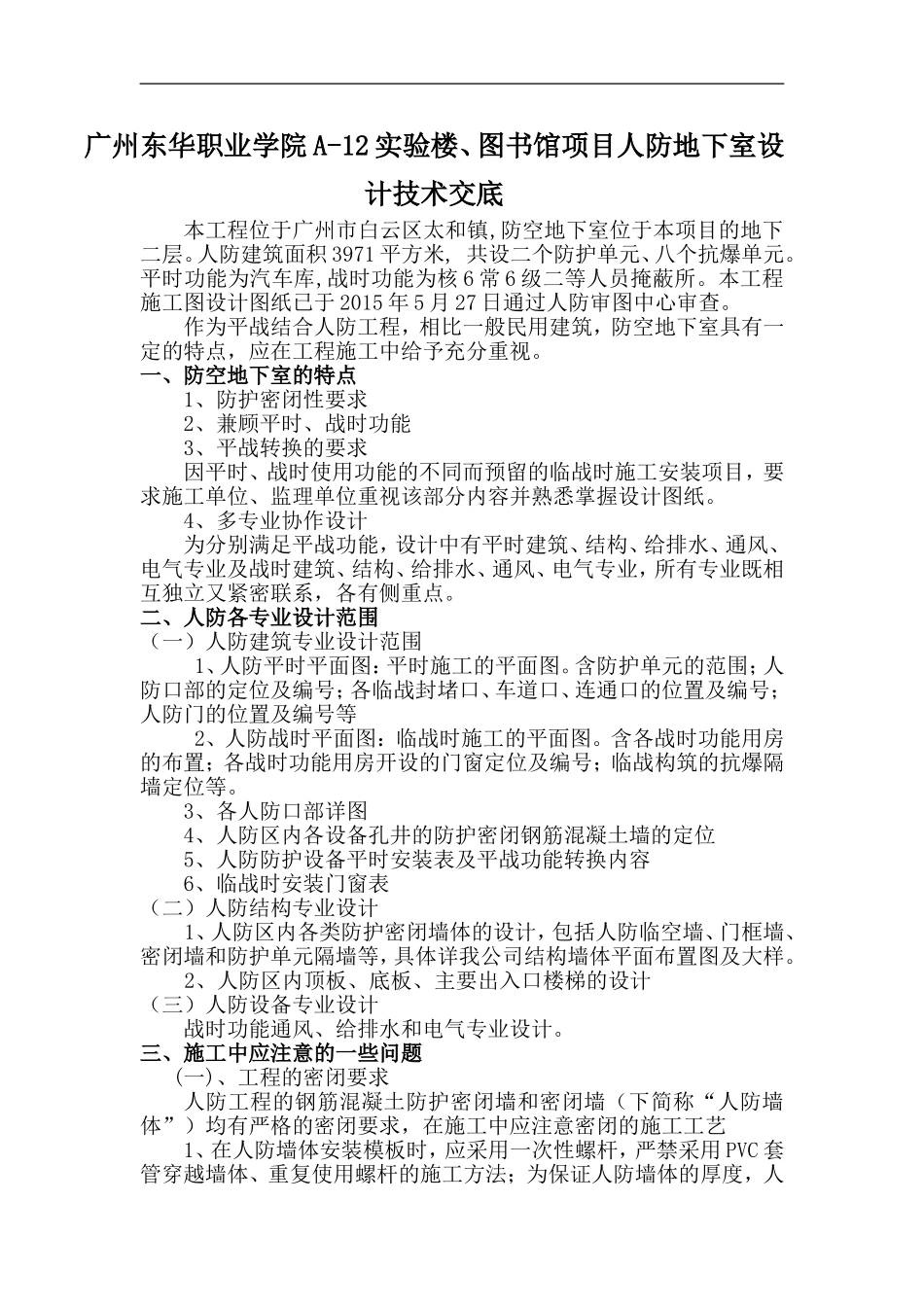

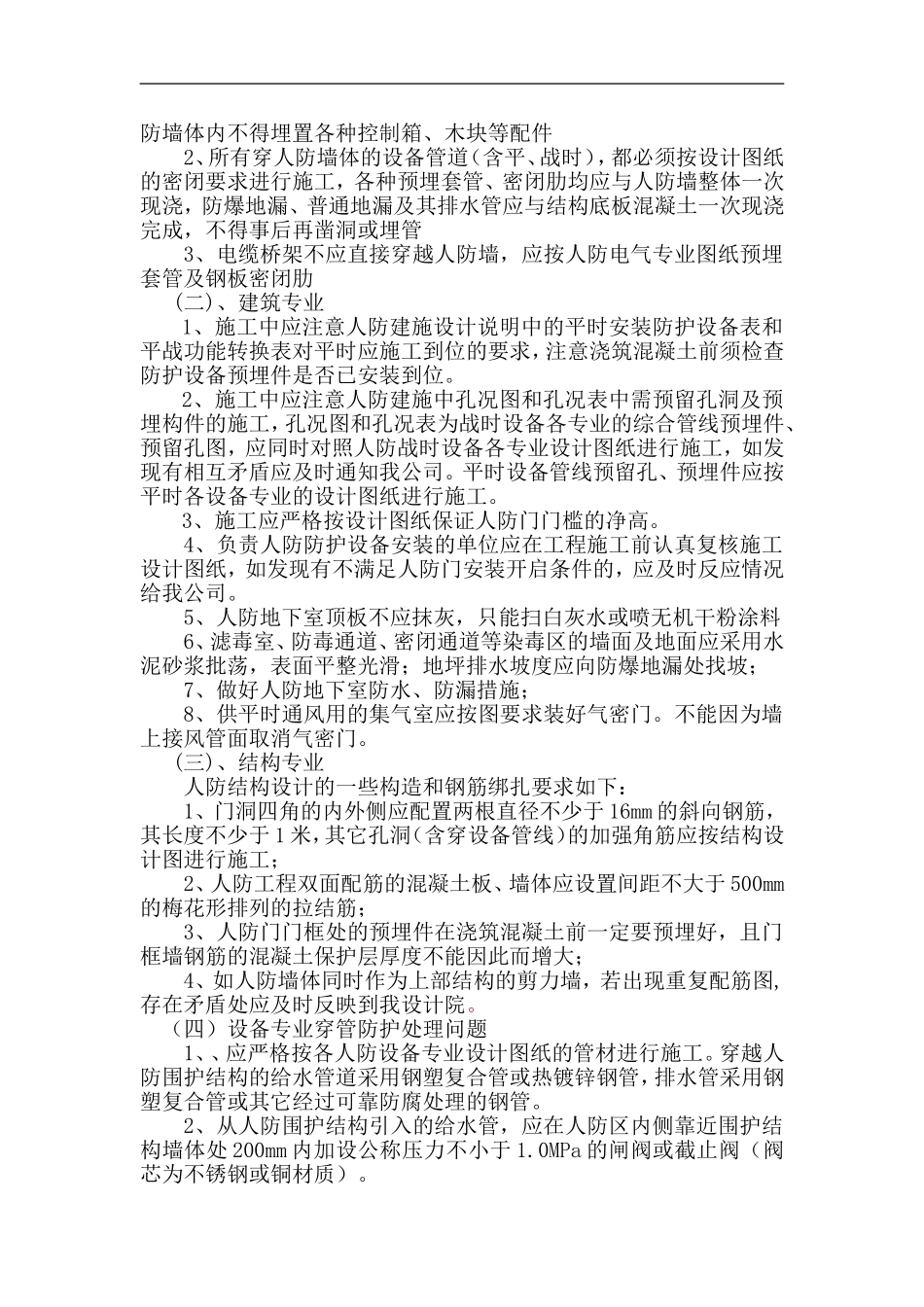

广州东华职业学院A-12实验楼、图书馆项目人防地下室设计技术交底本工程位于广州市白云区太和镇,防空地下室位于本项目的地下二层。人防建筑面积3971平方米,共设二个防护单元、八个抗爆单元。平时功能为汽车库,战时功能为核6常6级二等人员掩蔽所。本工程施工图设计图纸已于2015年5月27日通过人防审图中心审查。作为平战结合人防工程，相比一般民用建筑，防空地下室具有一定的特点，应在工程施工中给予充分重视。一、防空地下室的特点1、防护密闭性要求2、兼顾平时、战时功能3、平战转换的要求因平时、战时使用功能的不同而预留的临战时施工安装项目，要求施工单位、监理单位重视该部分内容并熟悉掌握设计图纸。4、多专业协作设计为分别满足平战功能，设计中有平时建筑、结构、给排水、通风、电气专业及战时建筑、结构、给排水、通风、电气专业，所有专业既相互独立又紧密联系，各有侧重点。二、人防各专业设计范围（一）人防建筑专业设计范围1、人防平时平面图：平时施工的平面图。含防护单元的范围；人防口部的定位及编号；各临战封堵口、车道口、连通口的位置及编号；人防门的位置及编号等2、人防战时平面图：临战时施工的平面图。含各战时功能用房的布置；各战时功能用房开设的门窗定位及编号；临战构筑的抗爆隔墙定位等。3、各人防口部详图4、人防区内各设备孔井的防护密闭钢筋混凝土墙的定位5、人防防护设备平时安装表及平战功能转换内容6、临战时安装门窗表（二）人防结构专业设计1、人防区内各类防护密闭墙体的设计，包括人防临空墙、门框墙、密闭墙和防护单元隔墙等，具体详我公司结构墙体平面布置图及大样。2、人防区内顶板、底板、主要出入口楼梯的设计（三）人防设备专业设计战时功能通风、给排水和电气专业设计。三、施工中应注意的一些问题(一)、工程的密闭要求人防工程的钢筋混凝土防护密闭墙和密闭墙（下简称“人防墙体”）均有严格的密闭要求，在施工中应注意密闭的施工工艺1、在人防墙体安装模板时，应采用一次性螺杆，严禁采用PVC套管穿越墙体、重复使用螺杆的施工方法；为保证人防墙体的厚度，人防墙体内不得埋置各种控制箱、木块等配件2、所有穿人防墙体的设备管道（含平、战时），都必须按设计图纸的密闭要求进行施工，各种预埋套管、密闭肋均应与人防墙整体一次现浇，防爆地漏、普通地漏及其排水管应与结构底板混凝土一次现浇完成，不得事后再凿洞或埋管3、电缆桥架不应直接穿越人防墙，应按人防电气专业图纸预埋套管及钢板密闭肋(二)、建筑专业1、施工中应注意人防建施设计说明中的平时安装防护设备表和平战功能转换表对平时应施工到位的要求，注意浇筑混凝土前须检查防护设备预埋件是否已安装到位。2、施工中应注意人防建施中孔况图和孔况表中需预留孔洞及预埋构件的施工，孔况图和孔况表为战时设备各专业的综合管线预埋件、预留孔图，应同时对照人防战时设备各专业设计图纸进行施工，如发现有相互矛盾应及时通知我公司。平时设备管线预留孔、预埋件应按平时各设备专业的设计图纸进行施工。3、施工应严格按设计图纸保证人防门门槛的净高。4、负责人防防护设备安装的单位应在工程施工前认真复核施工设计图纸，如发现有不满足人防门安装开启条件的，应及时反应情况给我公司。5、人防地下室顶板不应抹灰，只能扫白灰水或喷无机干粉涂料6、滤毒室、防毒通道、密闭通道等染毒区的墙面及地面应采用水泥砂浆批荡，表面平整光滑；地坪排水坡度应向防爆地漏处找坡；7、做好人防地下室防水、防漏措施；8、供平时通风用的集气室应按图要求装好气密门。不能因为墙上接风管面取消气密门。(三)、结构专业人防结构设计的一些构造和钢筋绑扎要求如下：1、门洞四角的内外侧应配置两根直径不少于16mm的斜向钢筋，其长度不少于1米，其它孔洞（含穿设备管线）的加强角筋应按结构设计图进行施工；2、人防工程双面配筋的混凝土板、墙体应设置间距不大于500mm的梅花形排列的拉结筋；3、人防门门框处的预埋件在浇筑混凝土前一定要预埋好，且门框墙钢筋的混凝土保护层厚度不能因此而增大；4、如人防墙体同时作为上部结构的剪力墙，若出现重复配筋图,存在矛盾处应及时反映到我设计院。...
