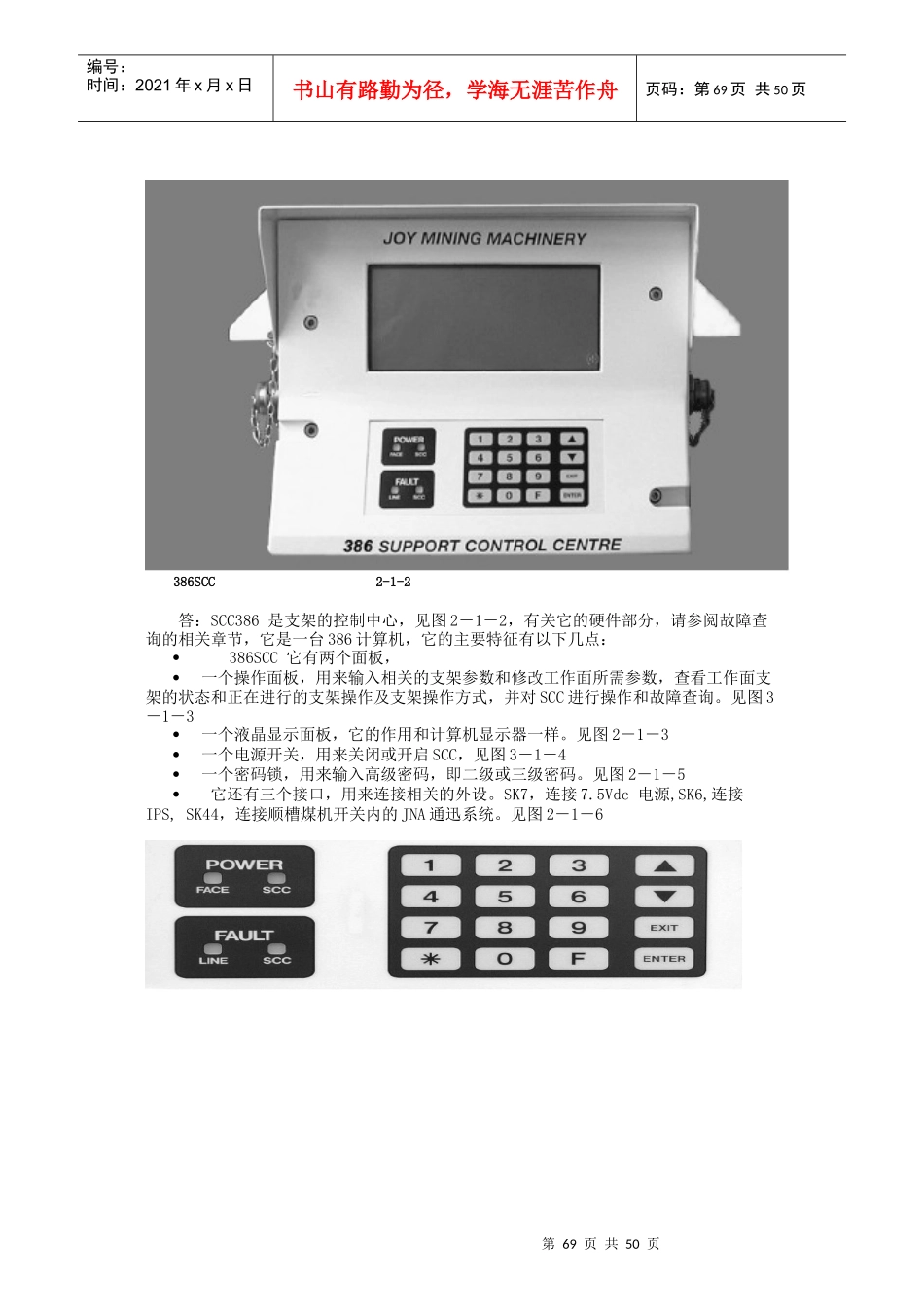

第68页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第68页共50页第二章支架的电气系统RS20第一节支架的电气系统RS-20的组成2-2A说明RS-20是什么意思？答：RS代表roofsupport，即支架，20是系统的编号。2-3A什么是JOYJNA－RS20系统？JOYJNA-RS20支架的控制系统，采用电子控制方式控制工作面液压支架和运输机的移动。它主要有一台386SCC和装在各个支架上的SIM以及其他元件组成，其中SCC装有特殊的软件，有它控制工作面的支架功能和工作面所需参数，并显示系统的状态，SIM是一种接口装置，它装在每一个支架上，它接受来自SCC的指令，并执行该指令式支架作出相应的反应，其中它还显示工作面的基本状态煤机的位置。2-4BJNA-RS20具体有哪些部分组成？说明各个部分的设备构成答：JNA-RS20的系统组成根据工作面的区域和安装的位置可划分成二部分：1．顺槽部分：386支架控制中心（386SheildControlCenter，缩写386SCC，以下简称SCC）智能电源（IntelligentPowerSupply，缩写IPS，以下简称IPS）大流量阀（DumpValve）顺槽电缆（RoadwayCable）放大器（BufferBox）2．工作面部分：支架接口装置（ShieldInterfaceModule,缩写SIM，以下简称SIM）隔离电源（PowerSupplyInter-lockUnit,缩写PSIU，以下简称PSIU）电磁阀传感器单元（SolenoidTransducerUnit,缩写STU，以下简称STU）电磁阀(SolenoidValveAssembly)支架间电缆(Inter-SupportCable)支架内电缆(In-SupportCable)立柱传感器电缆(LegTransducerCable)推移传感器电缆(RamTransducerCable)立柱传感器(LegTransducer)推移传感器(RamTransducer)红外线发射器(InfraredTransmitter)终端(TerminationUnit)2-5BRS-20顺槽部分设备是如何连接和布置的？答：RS20系统的连接图如附图2－1－1顺槽部分设备的连接图2－1－12-7A说明安装在上顺槽内的386SCC的主要外部特征有哪些？第69页共50页第68页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第69页共50页386SCC2-1-2答：SCC386是支架的控制中心，见图2－1－2，有关它的硬件部分，请参阅故障查询的相关章节，它是一台386计算机，它的主要特征有以下几点：386SCC它有两个面板，一个操作面板，用来输入相关的支架参数和修改工作面所需参数，查看工作面支架的状态和正在进行的支架操作及支架操作方式，并对SCC进行操作和故障查询。见图3－1－3一个液晶显示面板，它的作用和计算机显示器一样。见图2－1－3一个电源开关，用来关闭或开启SCC，见图3－1－4一个密码锁，用来输入高级密码，即二级或三级密码。见图2－1－5它还有三个接口，用来连接相关的外设。SK7，连接7.5Vdc电源,SK6,连接IPS,SK44，连接顺槽煤机开关内的JNA通迅系统。见图2－1－6第70页共50页第69页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第70页共50页操作面板2－1－3开关2－1－42-8B说明安装在上顺槽内的IPS有哪些外部特征？答：IPS有下列部分特征：工作面状态显示器，见图2－1－7主控制开关工作面复位开关急停开关蜂鸣器液晶显示器四个输入接口：见图2－1－8，2－1－9，2－1－10PL6，连接12v电源PL2，连接大流量阀PL3，连接第一个PSIU，然后连接第一个SIMSK5，连接SCC第71页共50页第70页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第71页共50页IPS电源2－1－72-9B简述IPS的主要功能？答：IPS位于顺槽，它与386SCC和工作面SIM连接，它的主要作用是提供电源给工作面SIM和液压系统中的大流量阀，同时对工作面系统进行检测，并在特殊情况下提供给工作面急停。而且SCC在故障状态下，还可对工作面提供有限的操作，即邻架操作。2-11B简述安装在上顺槽内的大流量阀的电缆和顺槽SIM电缆之间的区别？大流量阀的电缆是四芯，15M长；顺槽SIM电缆是十九芯，25M长，它连接的是第一个PISU和第一个SIM，中间连接一个放大器。2-12B放大器的安装有什么要求，它的作用是什么？答：放大器的作用是当工作面顺槽中的SCC距离工作面的一台支架距离大于100M时，从SCC传送到工作面SIM的信号就不能达到SIM工作的要求，此时，应在100M处...
