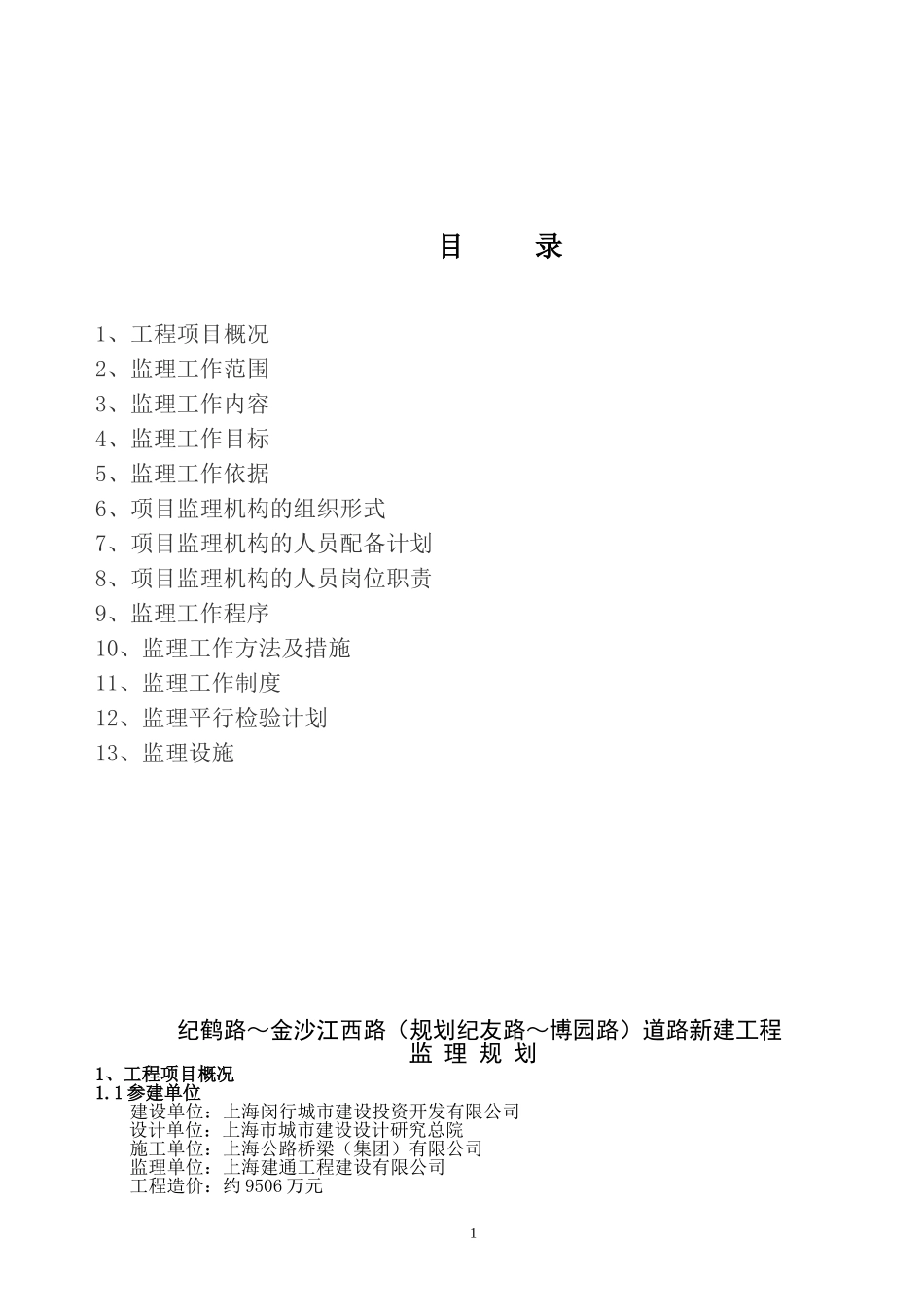

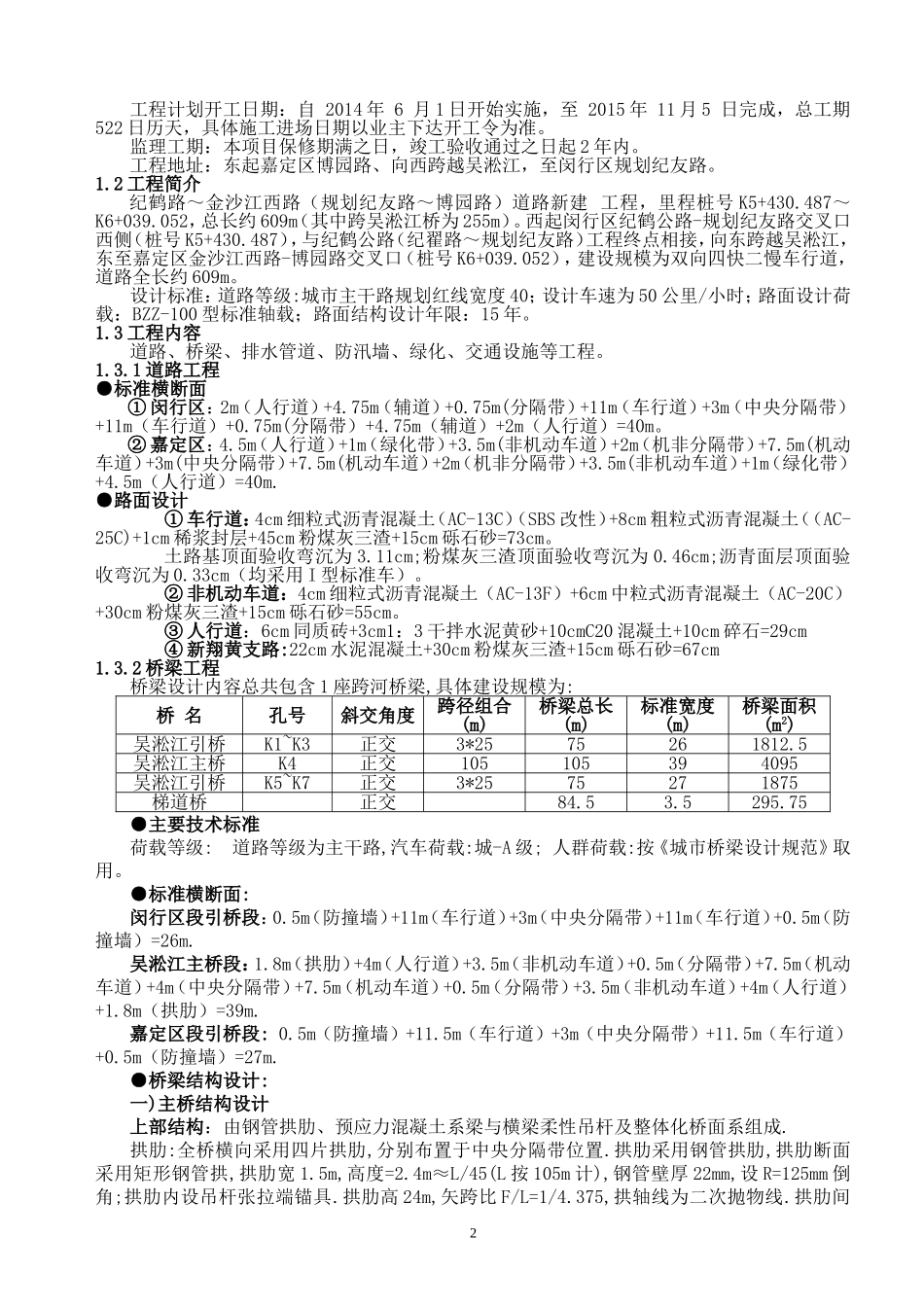

JT-JG-001-2014纪鹤路～金沙江西路（规划纪友路～博园路）道路新建工程监理规划编制：审核：批准：日期：上海建通工程建设有限公司目录1、工程项目概况2、监理工作范围3、监理工作内容4、监理工作目标5、监理工作依据6、项目监理机构的组织形式7、项目监理机构的人员配备计划8、项目监理机构的人员岗位职责9、监理工作程序10、监理工作方法及措施11、监理工作制度12、监理平行检验计划13、监理设施纪鹤路～金沙江西路（规划纪友路～博园路）道路新建工程监理规划1、工程项目概况1.1参建单位建设单位：上海闵行城市建设投资开发有限公司设计单位：上海市城市建设设计研究总院施工单位：上海公路桥梁（集团）有限公司监理单位：上海建通工程建设有限公司工程造价：约9506万元1工程计划开工日期：自2014年6月1日开始实施，至2015年11月5日完成，总工期522日历天，具体施工进场日期以业主下达开工令为准。监理工期：本项目保修期满之日，竣工验收通过之日起2年内。工程地址：东起嘉定区博园路、向西跨越吴淞江，至闵行区规划纪友路。1.2工程简介纪鹤路～金沙江西路（规划纪友路～博园路）道路新建工程，里程桩号K5+430.487～K6+039.052，总长约609m（其中跨吴淞江桥为255m）。西起闵行区纪鹤公路-规划纪友路交叉口西侧（桩号K5+430.487），与纪鹤公路（纪翟路～规划纪友路）工程终点相接，向东跨越吴淞江，东至嘉定区金沙江西路-博园路交叉口（桩号K6+039.052），建设规模为双向四快二慢车行道，道路全长约609m。设计标准：道路等级:城市主干路规划红线宽度40；设计车速为50公里/小时；路面设计荷载：BZZ-100型标准轴载；路面结构设计年限：15年。1.3工程内容道路、桥梁、排水管道、防汛墙、绿化、交通设施等工程。1.3.1道路工程●标准横断面①闵行区：2m（人行道）+4.75m（辅道）+0.75m(分隔带）+11m（车行道）+3m（中央分隔带）+11m（车行道）+0.75m(分隔带）+4.75m（辅道）+2m（人行道）=40m。②嘉定区：4.5m（人行道）+1m（绿化带）+3.5m(非机动车道）+2m（机非分隔带）+7.5m(机动车道）+3m(中央分隔带）+7.5m(机动车道）+2m（机非分隔带）+3.5m(非机动车道）+1m（绿化带）+4.5m（人行道）=40m.●路面设计①车行道：4cm细粒式沥青混凝土（AC-13C）（SBS改性）+8cm粗粒式沥青混凝土（（AC-25C)+1cm稀浆封层+45cm粉煤灰三渣+15cm砾石砂=73cm。土路基顶面验收弯沉为3.11cm;粉煤灰三渣顶面验收弯沉为0.46cm;沥青面层顶面验收弯沉为0.33cm（均采用I型标准车）。②非机动车道：4cm细粒式沥青混凝土（AC-13F）+6cm中粒式沥青混凝土（AC-20C）+30cm粉煤灰三渣+15cm砾石砂=55cm。③人行道：6cm同质砖+3cm1：3干拌水泥黄砂+10cmC20混凝土+10cm碎石=29cm④新翔黄支路:22cm水泥混凝土+30cm粉煤灰三渣+15cm砾石砂=67cm1.3.2桥梁工程桥梁设计内容总共包含1座跨河桥梁,具体建设规模为:桥名孔号斜交角度跨径组合(m)桥梁总长(m)标准宽度(m)桥梁面积(m2)吴淞江引桥K1~K3正交3*2575261812.5吴淞江主桥K4正交105105394095吴淞江引桥K5~K7正交3*2575271875梯道桥正交84.53.5295.75●主要技术标准荷载等级:道路等级为主干路,汽车荷载:城-A级;人群荷载:按《城市桥梁设计规范》取用。●标准横断面:闵行区段引桥段：0.5m（防撞墙）+11m（车行道）+3m（中央分隔带）+11m（车行道）+0.5m（防撞墙）=26m.吴淞江主桥段：1.8m（拱肋）+4m（人行道）+3.5m（非机动车道）+0.5m（分隔带）+7.5m（机动车道）+4m（中央分隔带）+7.5m（机动车道）+0.5m（分隔带）+3.5m（非机动车道）+4m（人行道）+1.8m（拱肋）=39m.嘉定区段引桥段:0.5m（防撞墙）+11.5m（车行道）+3m（中央分隔带）+11.5m（车行道）+0.5m（防撞墙）=27m.●桥梁结构设计:一)主桥结构设计上部结构：由钢管拱肋、预应力混凝土系梁与横梁柔性吊杆及整体化桥面系组成.拱肋:全桥横向采用四片拱肋,分别布置于中央分隔带位置.拱肋采用钢管拱肋,拱肋断面采用矩形钢管拱,拱肋宽1.5m,高度=2.4m≈L/45(L按105m计),钢管壁厚22mm,设R=125mm倒角;拱肋内设吊杆张拉端锚具.拱肋高24m,矢跨比F/L=1/4.375,拱轴线为二次抛物线.拱肋间2设置五道一字型风撑,保证桥梁整体稳定安...
