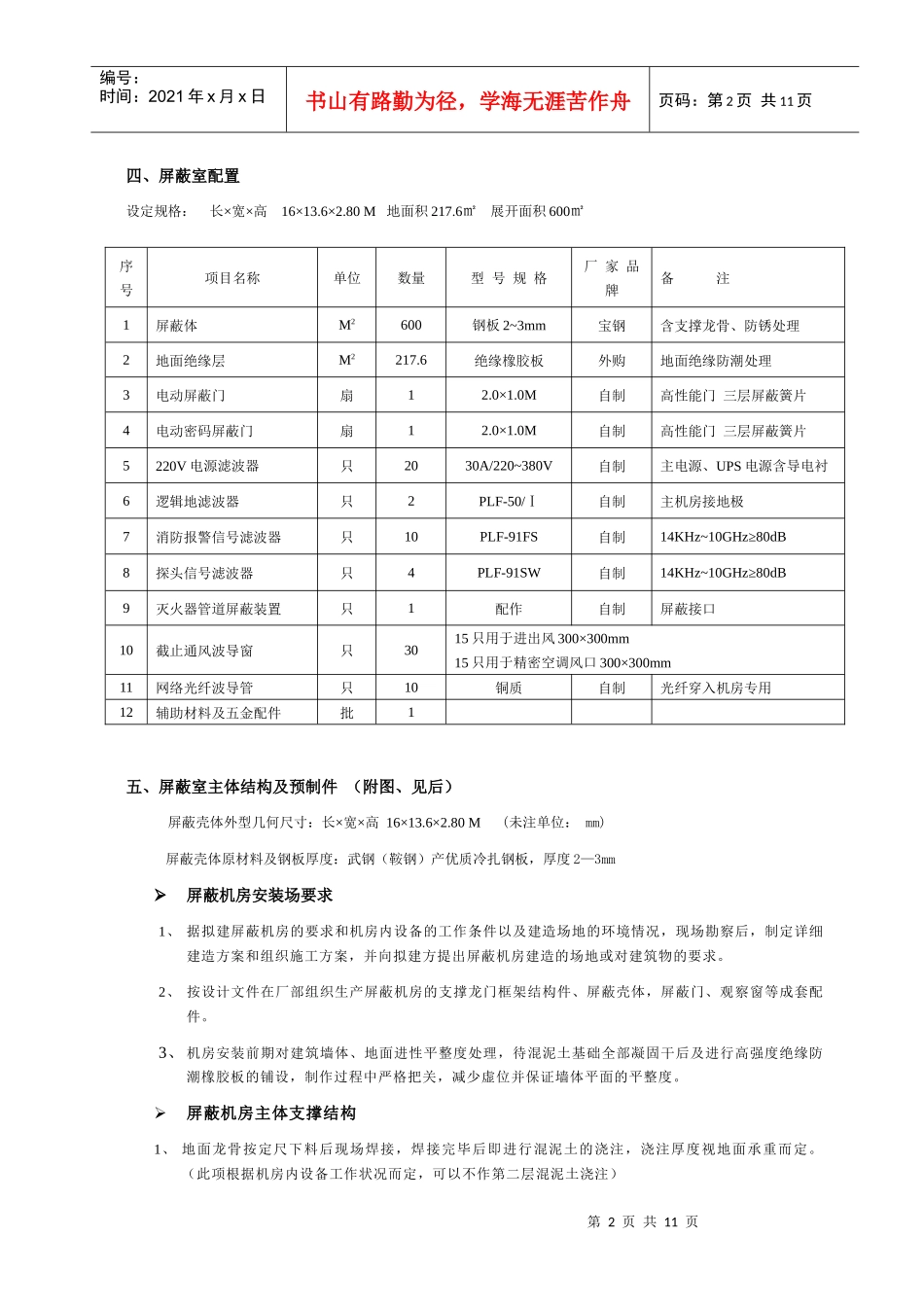

常规焊接式电磁屏蔽室目录一、概述-----------------------------------------2二、设计施工依据---------------------------------2屏蔽室屏蔽效能屏蔽壳体机械性能三、焊接式屏蔽室屏蔽效能------------------------2四、屏蔽室配置----------------------------------3五、屏蔽室主体结构及预制件（附图）--------------3屏蔽机房安装场要求屏蔽机房预制件六、屏蔽室制作工艺-------------------------------6七、屏蔽门工艺-----------------------------------6八、屏蔽室通风系统-------------------------------7九、屏蔽室配电系统-------------------------------7十、屏蔽室通信系统及信号接口装置-----------------8十一、屏蔽壳体接地------------------------------9十二、室内装饰----------------------------------9装修设计依据装修主要材料的选择装饰后的效果及说明室内电器照明系统十三、保证质量、安全文明施工措施------------------------10施工质量管理安全生产措施文明施工措施第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页设计方案一、概述根据用户提出的技术要求，对安装屏蔽室的建筑物进行实地勘查，依据国家有关标准和规范，结合所建屏蔽室系统运行特点进行总体设计。总体设计方案必须安全可靠，确保系统安全可靠的运行。保证屏蔽室场地工作人员的身心健康，延长屏蔽室系统的使用寿命。通过采用优质产品和先进工艺，为信息保密、计算机设备、以及工作人员创造一个安全、可靠美观、舒适的工作场地。保证屏蔽室内系统运行的可靠性：屏蔽室工程的可靠性与环境、供配电、接地等因素是密不可分的，对供配电系统和接地系统而言，如果处理不得当，诸如电网过渡引发直流电源振荡将会使计算机在运行过程中，该为“0”的变成“1”，使软件出现“奇偶位错误”，影响计算机系统的可靠运行。保证信息安全的要求据有关资料介绍，大部分计算机运行时频率介于0.16MHz～400MHz之间，辐射强度大致为40dbθV。如果供电电源质量没有保证，供电频率超出计算机要求的稳态频率偏移范围，将降低计算机抗干扰能力，辐射到空间的信息将面临有可能被干扰，被篡改，甚至被窃取的危险。保证工作人员的工作环境屏蔽室内空气流通、照明等，如果处理得当，将会大大提高操作人员的工作效率，减缓操作人员的视疲劳、缺氧、头晕，胸闷、心慌等不适之感。二、设计施工依据GB12190-90《高性能屏蔽室屏蔽效能测量方法》GJB20219-94《军用屏蔽机房通用技术要求检测》国标GB9361-88《计算站场地安全要求》国标GB2887-89《计算站场地技术条件》以及相关电磁兼容技术原理和国家安全的现行规定。三、焊接式屏蔽室屏蔽效能屏蔽室屏蔽效能：模拟干扰源置于室外时，屏蔽室由安放前后的电场强度，磁场强度或功率之比。磁场14KHz—450KHz≥75dB500KHz—1MHz≥96dB平面波50MHz——1GHz≥110dB微波1GHz——10GHz≥100dB屏蔽壳体机械性能：钢板不平度≤4mm/M2，屏蔽体垂直度≤5mm；二年内变形程度：顶部下陷≤8mm底部凹陷≤3mm。第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页四、屏蔽室配置设定规格：长×宽×高16×13.6×2.80M地面积217.6㎡展开面积600㎡序号项目名称单位数量型号规格厂家品牌备注1屏蔽体M2600钢板2~3mm宝钢含支撑龙骨、防锈处理2地面绝缘层M2217.6绝缘橡胶板外购地面绝缘防潮处理3电动屏蔽门扇12.0×1.0M自制高性能门三层屏蔽簧片4电动密码屏蔽门扇12.0×1.0M自制高性能门三层屏蔽簧片5220V电源滤波器只2030A/220~380V自制主电源、UPS电源含导电衬6逻辑地滤波器只2PLF-50/Ⅰ自制主机房接地极7消防报警信号滤波器只10PLF-91FS自制14KHz~10GHz≥80dB8探头信号滤波器只4PLF-91SW自制14KHz~10GHz≥80dB9灭火器管道屏蔽装置只1配作自制屏蔽接口10截止通风波导窗只3015只用于进出风300×300mm15只用于精密空调风口300×300mm11网络光纤波导管只10铜质自制光纤穿入机房专用12辅助材料及五金配件批1五、屏蔽室主体结构及预制件（附图、见后）屏蔽壳体外型几...
