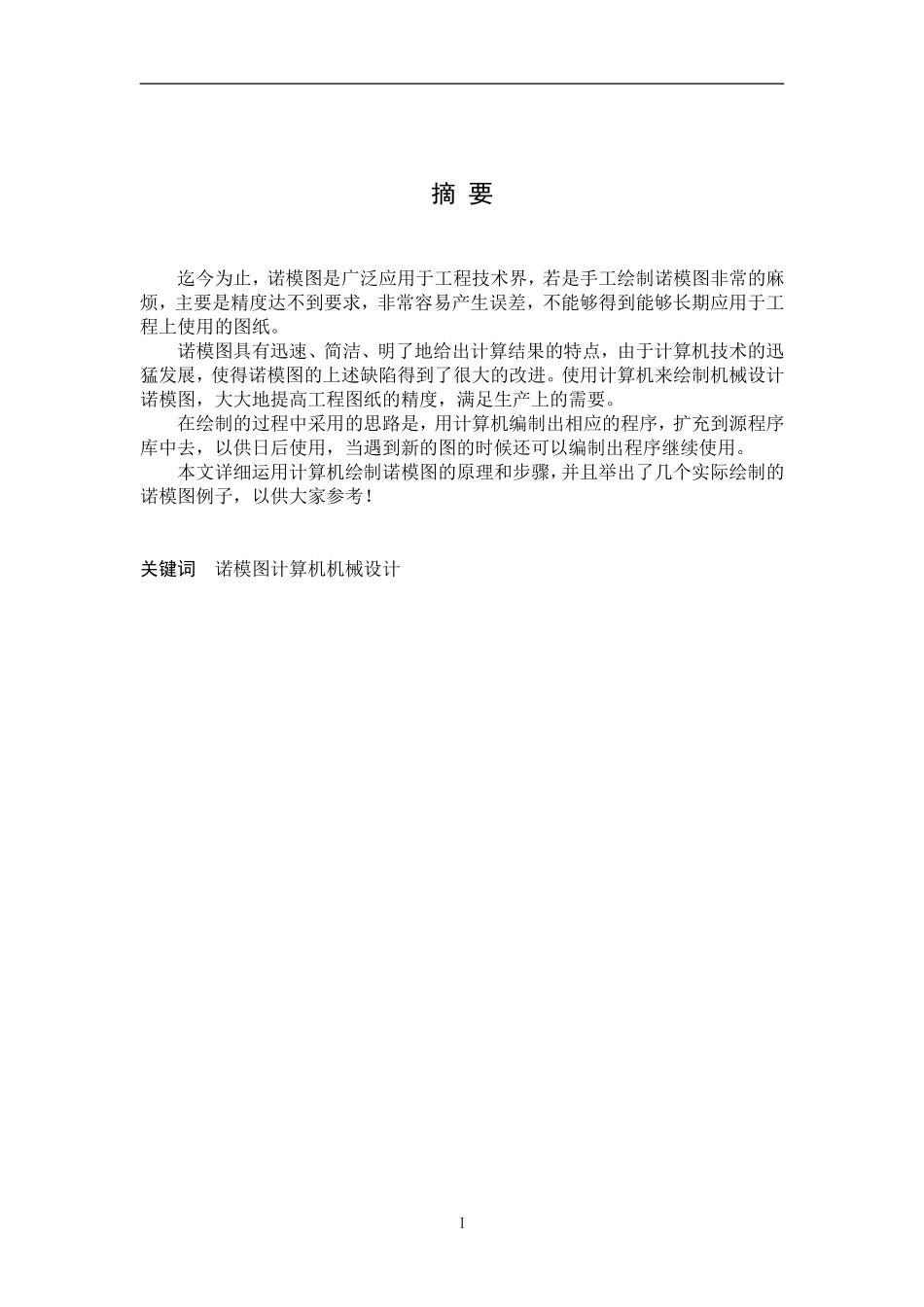

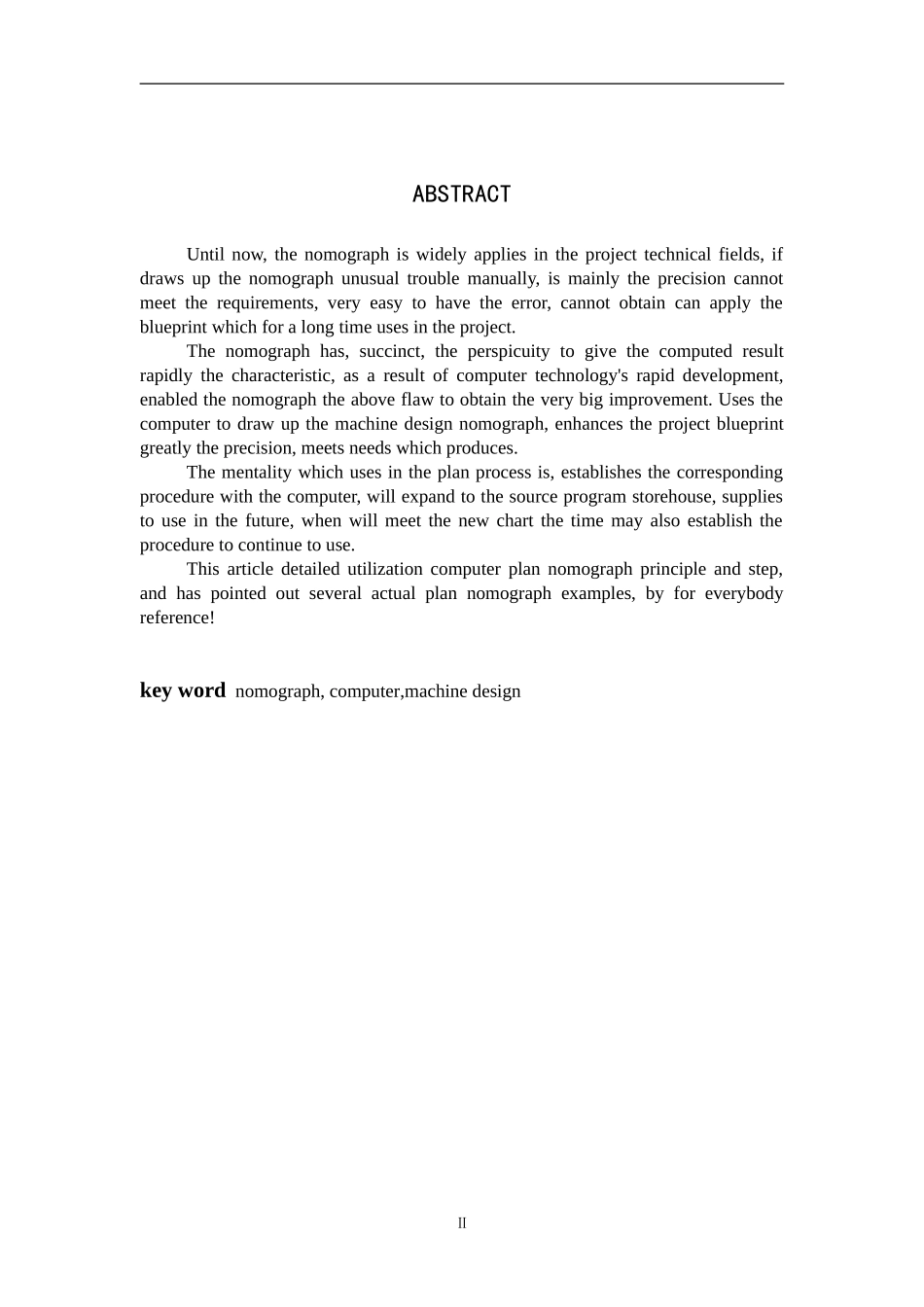

摘要迄今为止，诺模图是广泛应用于工程技术界，若是手工绘制诺模图非常的麻烦，主要是精度达不到要求，非常容易产生误差，不能够得到能够长期应用于工程上使用的图纸。诺模图具有迅速、简洁、明了地给出计算结果的特点，由于计算机技术的迅猛发展，使得诺模图的上述缺陷得到了很大的改进。使用计算机来绘制机械设计诺模图，大大地提高工程图纸的精度，满足生产上的需要。在绘制的过程中采用的思路是，用计算机编制出相应的程序，扩充到源程序库中去，以供日后使用，当遇到新的图的时候还可以编制出程序继续使用。本文详细运用计算机绘制诺模图的原理和步骤，并且举出了几个实际绘制的诺模图例子，以供大家参考！关键词诺模图计算机机械设计ⅠABSTRACTUntilnow,thenomographiswidelyappliesintheprojecttechnicalfields,ifdrawsupthenomographunusualtroublemanually,ismainlytheprecisioncannotmeettherequirements,veryeasytohavetheerror,cannotobtaincanapplytheblueprintwhichforalongtimeusesintheproject.Thenomographhas,succinct,theperspicuitytogivethecomputedresultrapidlythecharacteristic,asaresultofcomputertechnology'srapiddevelopment,enabledthenomographtheaboveflawtoobtaintheverybigimprovement.Usesthecomputertodrawupthemachinedesignnomograph,enhancestheprojectblueprintgreatlytheprecision,meetsneedswhichproduces.Thementalitywhichusesintheplanprocessis,establishesthecorrespondingprocedurewiththecomputer,willexpandtothesourceprogramstorehouse,suppliestouseinthefuture,whenwillmeetthenewchartthetimemayalsoestablishtheproceduretocontinuetouse.Thisarticledetailedutilizationcomputerplannomographprincipleandstep,andhaspointedoutseveralactualplannomographexamples,byforeverybodyreference!keywordnomograph,computer,machinedesignⅡ目录目录摘要IABSTRACTII1绪论11.1什么是诺模图11.2国内外研究现状和优缺点11.3存在的问题和发展趋势22绘制诺模图的方法和原理及步骤32.1绘制诺模图的原理介绍32.2直接法42.3选配法53计算实例93.1程序框图93.2源程序103.2.1Basic语言源程序………………………………………………………………103.2.2C语言源程序……………………………………………………………………124实际例子144.1材料力学实例直径、转速和线速度144.2载荷、横截面积和应力154.3弹性模量、应力和延伸率184.4惯性矩和抗弯截面模量………………………………………………………………224.5长方形截的I和Z234.6空心圆截面的I和Z315结论34参考文献35致谢361绪论1绪论1.1什么是诺模图根据一定的几何条件（如三点共线），把一个数学方程的几个变量之间的函数关系，画成相应的用具有刻度的直线或曲线表示的计算图表。是工程技术上常用的一种计算图表。诺模图使用方便,求解迅速,可以避免大量的重复计算，因此在机械设计中得到广泛的应用。诺模图的种类很多，有共线图和共点图（也称网络图）等。通常说的诺模图是指共线图。共线图的理论是由法国的M.de奥卡涅于1884年首先提出的。共线图是用3个图尺表示一个包含3个变量的方程。在这些图尺上,凡是标值满足该方程的3个刻度点都必须位于同一直线上（图1、图2）。其中最常用的是由3条平行直线图尺组成的共线图，其典型方程为f(u)+f(v)=f(w)。使用共线图时，如已知两个变量，则过该两变量的图尺上相应的变量点作一直线，该直线与第三图尺的交点就是所求第三变量的值。诺模图，又常称算图。它是根据数学原理，绘制由各变量的图尺组成的图。这种图是用来进行计算的，能够在大量的计算工作中，大大地减轻人们的劳动。诺模图分贯线算图和网络算图两类。贯线算图，又名列线图，其基本要求为三点共线；网络算图，其基本要求为三线共点，其核心的思想也是在与共线，其中对行列式中的比例系数的取值也是有着很强的讲究原则的。但因网络算图在使用和制作上比贯线算图困难，精度也低，故网络算图只成为算图中的次要类型。由于诺模图具有迅速、简洁、明了地给出计算结果的特点，因此在生产现场...
