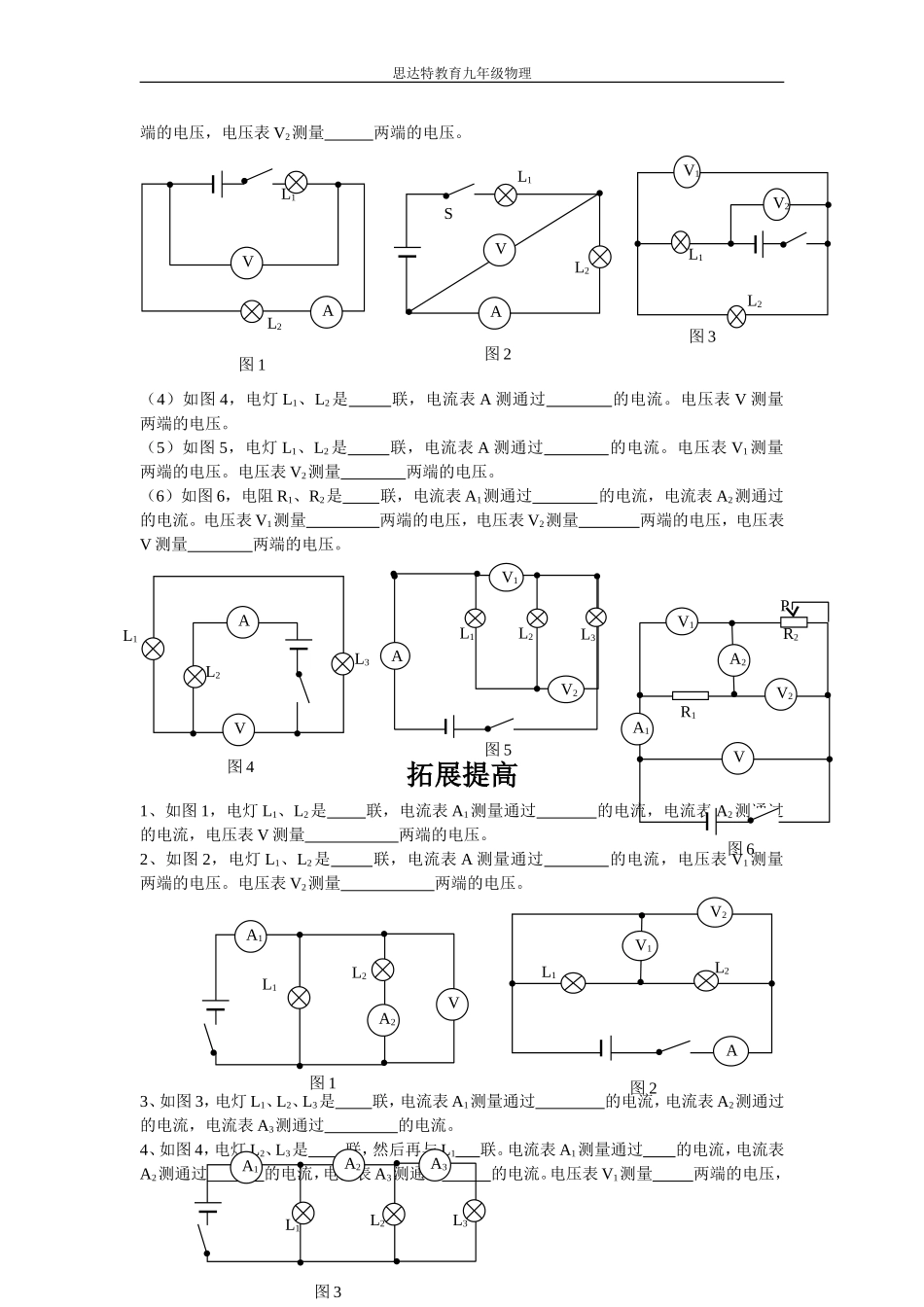

思达特教育九年级物理判断电流表、电压表的测量对象及电路的连接方式专题训练1、如图1所示：现有两只灯泡它们既可以串联也可以并联，那么在串联时三个圆圈中该填入何种电表符号，在并联时，又该填入什么电表符号？（1）串联时，A是，B是，C是。（2）并联时，A是，B是，C是。2、如图2所示的电路中，把圆圈所代表的电表填入其电路符号。3、判断右图中所示电路的连接方式以及电表所测量的对象。（1）灯泡L与滑动变阻器R的连接方式是（2）电流表A1测通过的电流。（3）电流表A2测通过的电流。（4）电压表测量V1测两端的电压。（5）电压表测量V2测两端的电压。4、请你根据下图所示电路，分别对下列四种情况下两灯的连接方式，两灯的发光情况，电表的测量对象以及是否有短路现象作出说明。1.闭合开关S1和S2，断开S3，则L1、L2的连接方式是，发光情况是L1，L2，电流表测通过灯的电流，电压表测灯两端的电压。2.闭合开关S3，断开S1和S2，则L1、L2的连接方式是，发光情况是L1，L2，电流表测通过灯的电流，电压表测灯两端的电压。3.闭合开关S2和S3，断开S1，则L1是路，L2是路，发光情况是L1，L2，电流表测通过灯的电流，电压表测灯两端的电压。4.闭合开关S1、S2和S3，则电路是，发光情况是L1，L2，电流表的示数是电压表的示数是。5、判断下列各图中电压表所测量的对象。（1）如图1，电灯L1、L2是联，电流表A测通过的电流。电压表V测量两端的电压。（2）如图2，电灯L1、L2是联，电流表A测通过的电流。电压表V测量两端的电压。（3）如图3，电灯L1、L2是联，电流表A测通过的电流。电压表V1测量两L1L2ABC图1图2BL2L1ACDAVL1L2S1S2S3LV2A1A2V1R思达特教育九年级物理端的电压，电压表V2测量两端的电压。（4）如图4，电灯L1、L2是联，电流表A测通过的电流。电压表V测量两端的电压。（5）如图5，电灯L1、L2是联，电流表A测通过的电流。电压表V1测量两端的电压。电压表V2测量两端的电压。（6）如图6，电阻R1、R2是联，电流表A1测通过的电流，电流表A2测通过的电流。电压表V1测量两端的电压，电压表V2测量两端的电压，电压表V测量两端的电压。拓展提高1、如图1，电灯L1、L2是联，电流表A1测量通过的电流，电流表A2测通过的电流，电压表V测量两端的电压。2、如图2，电灯L1、L2是联，电流表A测量通过的电流，电压表V1测量两端的电压。电压表V2测量两端的电压。3、如图3，电灯L1、L2、L3是联，电流表A1测量通过的电流，电流表A2测通过的电流，电流表A3测通过的电流。4、如图4，电灯L2、L3是联，然后再与L1联。电流表A1测量通过的电流，电流表A2测通过的电流，电流表A3测通过的电流。电压表V1测量两端的电压，SL1L2VA图2V1V2L1L2图3图4VAL3L2L1L1L2L3V1V2A图5PV1V2A1A2VR1R2图6图1VA2A1L1L2图2L2V2V1AL1图3L1A1A2A3L2L3L2VL1图1A思达特教育九年级物理电压表V2测量两端的电压。图4L3SL1L2A2A1A3V1V2
