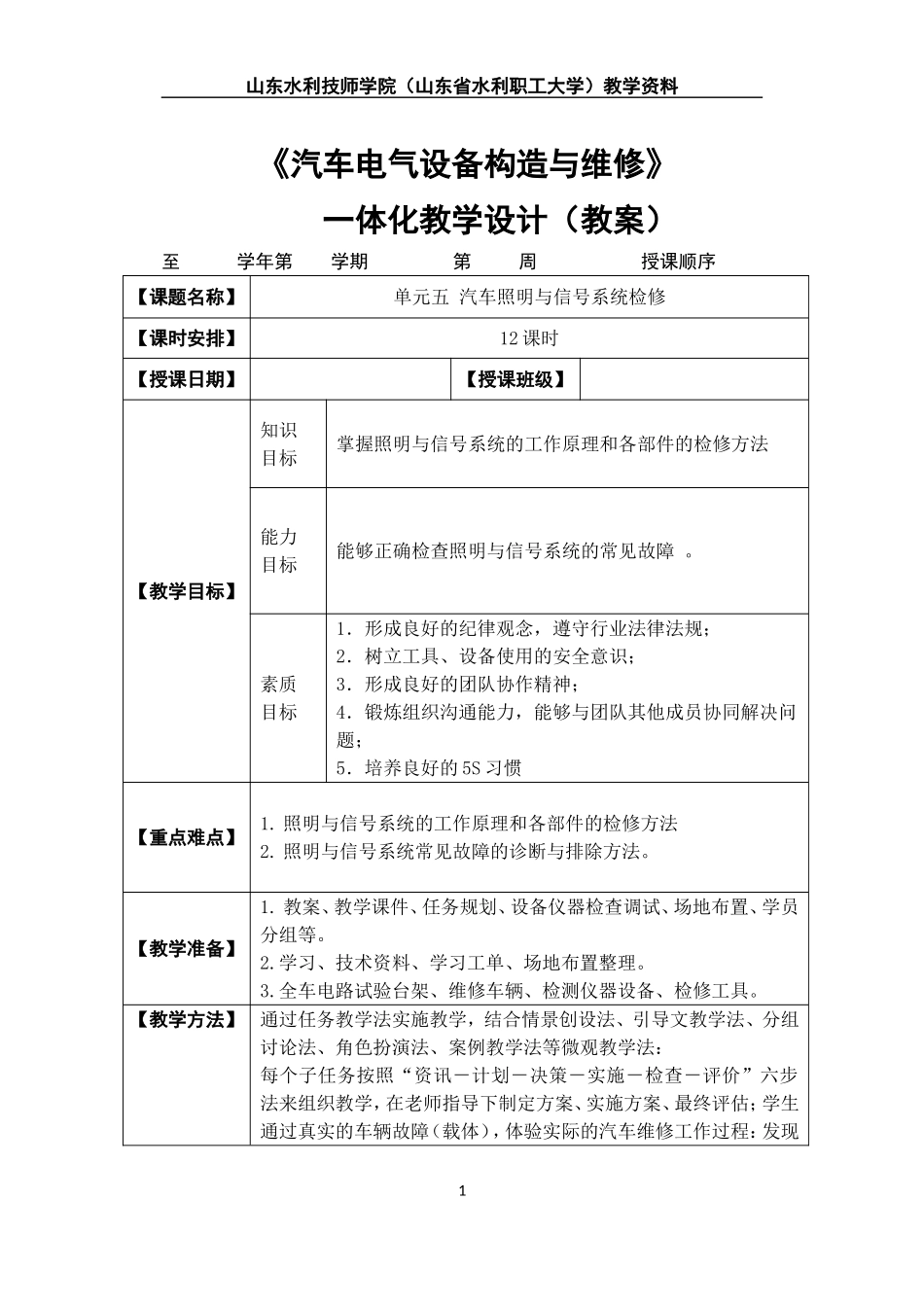

山东水利技师学院（山东省水利职工大学）教学资料《汽车电气设备构造与维修》一体化教学设计（教案）至学年第学期第周授课顺序【课题名称】单元五汽车照明与信号系统检修【课时安排】12课时【授课日期】【授课班级】【教学目标】知识目标掌握照明与信号系统的工作原理和各部件的检修方法能力目标能够正确检查照明与信号系统的常见故障。素质目标1．形成良好的纪律观念，遵守行业法律法规；2．树立工具、设备使用的安全意识；3．形成良好的团队协作精神；4．锻炼组织沟通能力，能够与团队其他成员协同解决问题；5．培养良好的5S习惯【重点难点】1.照明与信号系统的工作原理和各部件的检修方法2.照明与信号系统常见故障的诊断与排除方法。【教学准备】1.教案、教学课件、任务规划、设备仪器检查调试、场地布置、学员分组等。2.学习、技术资料、学习工单、场地布置整理。3.全车电路试验台架、维修车辆、检测仪器设备、检修工具。【教学方法】通过任务教学法实施教学，结合情景创设法、引导文教学法、分组讨论法、角色扮演法、案例教学法等微观教学法：每个子任务按照“资讯－计划－决策－实施－检查－评价”六步法来组织教学，在老师指导下制定方案、实施方案、最终评估；学生通过真实的车辆故障（载体），体验实际的汽车维修工作过程：发现1山东水利技师学院（山东省水利职工大学）教学资料故障－诊断故障－排除故障－维修质量评估。教学过程中体现以学生为主体，教师进行适当讲解、并进行引导、监督、评估。【课堂情况】应到人数：实到人数：请假名单：旷课名单：课堂情况记录：【布置作业】完成学习工单中的习题预习下一次课的学习内容【教学后记】部分学生讲授时积极主动，实操时畏首畏尾、不得要领，而有些同学则相反，接下来要调整分组，使这两种人结对子，以利取长补短。【编写日期】【任课教师】【备注记录】教学进程任务汽车照明与信号系统检修步骤内容方法时间任务描述一辆车的前照灯不亮了，超车灯也失灵了。现要求修理工对每个工作步骤做出计划，并将故障排除。一辆轿车其左右转向灯均不亮，但是按下危险警告灯开关，所有转向灯同时闪烁，此故障的原因是什么？如何进行排除？情景创设4资讯采用PPT课件讲解一、作用照明系统：保证汽车在光线不好的条件下提高车辆行驶的安全性、提高车辆的运行速度。信号系统：用于汽车使用中指示其它车辆或行人的灯光信号（或标志），以保证汽车的行驶安全性。包括转向、制动、点喇叭等报警信号：显示汽车整车或某一系统的工作状态，引起车外行人及车辆或本驾驶员的注意，保证行车安全，防止事故发生。引导文法、案例教学法2山东水利技师学院（山东省水利职工大学）教学资料二、汽车照明系组成1．前照灯：又称前大灯。（40～60W）用途是在夜间行车时，照亮车前的道路和物体，确保行车安全；同时也可发出远光和近光交替变换的灯光信号，以便夜间超车和避免会车时使对方驾驶员眩目。2、后照灯：又叫尾灯a)安装位置：一律装在汽车尾部。b)后照灯的用途：后照灯的用途是用于夜间照明，它的灯光一般为红色；功率15～25W3、防雾灯：又称雾灯（功率35W）a)安装位置：它装在前照灯附近或比前照灯稍低的。b)防雾灯的用途：主要是在雾、雪、雨天气行车时照明车前道路。它的扩散角大，配光稳定，灯光颜色为黄色或瑰瑰色。4．牌照灯（功率一般为8～10w）a)安装位置：它装在汽车后面b)用途：其用途用以夜间照明车辆牌照。夜间在车后20m处应能看清牌照标志。故不仅要求亮度好，而且要求光线均匀。根据牌照的大小，也有用两盏灯照明的。5、其他照明灯有：仪表板照明灯、操作开关照明灯、顶灯、阅读灯、踏步灯、门灯、行礼箱灯等三、前照灯1.对前照灯的要求1）夜间照明(车前100m以远，明亮而均匀）2）夜间两车相会时，防止驾驶员眩目而肇事2.前照灯的结构灯泡（灯泡双丝，远光、近光）反射镜配光镜3.防眩目措施有：（1）采用双丝灯泡远光灯丝位于反射镜的焦点上，功率为45～60W；对面无车时使用；近光灯丝位于反射镜焦点的上方或前方，功率为20～50W。对面来车时使用3山东水利技师学院（山东省水利职工大学）教学资料（2）采用带遮光罩的双丝灯泡为了克服上...
