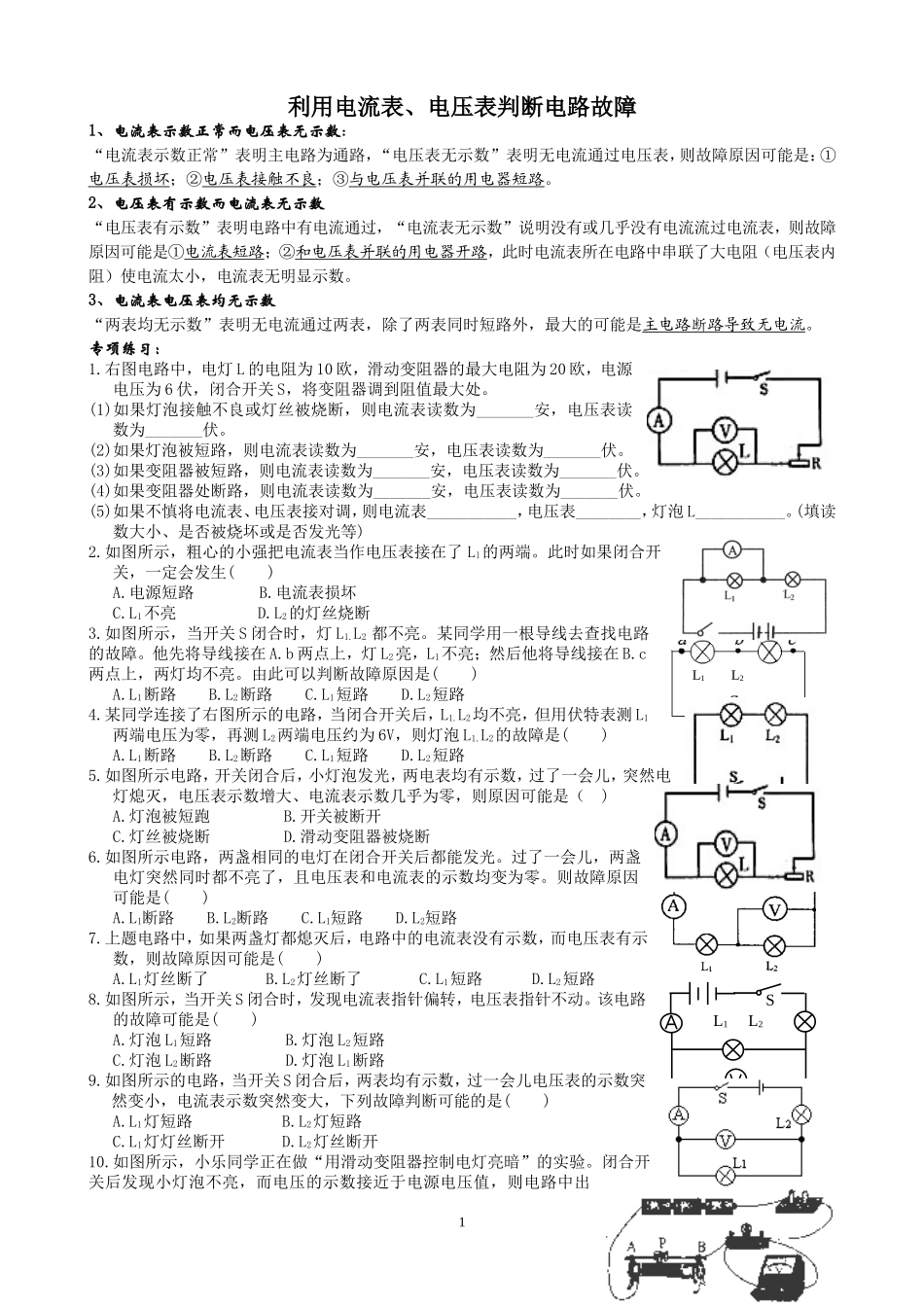

利用电流表、电压表判断电路故障1、电流表示数正常而电压表无示数：“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表，则故障原因可能是：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。2、电压表有示数而电流表无示数“电压表有示数”表明电路中有电流通过，“电流表无示数”说明没有或几乎没有电流流过电流表，则故障原因可能是①电流表短路；②和电压表并联的用电器开路，此时电流表所在电路中串联了大电阻（电压表内阻）使电流太小，电流表无明显示数。3、电流表电压表均无示数“两表均无示数”表明无电流通过两表，除了两表同时短路外，最大的可能是主电路断路导致无电流。专项练习：1.右图电路中，电灯L的电阻为10欧，滑动变阻器的最大电阻为20欧，电源电压为6伏，闭合开关S，将变阻器调到阻值最大处。(1)如果灯泡接触不良或灯丝被烧断，则电流表读数为_______安，电压表读数为_______伏。(2)如果灯泡被短路，则电流表读数为_______安，电压表读数为_______伏。(3)如果变阻器被短路，则电流表读数为_______安，电压表读数为_______伏。(4)如果变阻器处断路，则电流表读数为_______安，电压表读数为_______伏。(5)如果不慎将电流表、电压表接对调，则电流表___________，电压表________，灯泡L___________。(填读数大小、是否被烧坏或是否发光等)2.如图所示，粗心的小强把电流表当作电压表接在了Ll的两端。此时如果闭合开关，一定会发生()A.电源短路B.电流表损坏C.L1不亮D.L2的灯丝烧断3.如图所示，当开关S闭合时，灯L1.L2都不亮。某同学用一根导线去查找电路的故障。他先将导线接在A.b两点上，灯L2亮，L1不亮；然后他将导线接在B.c两点上，两灯均不亮。由此可以判断故障原因是()A.L1断路B.L2断路C.L1短路D.L2短路4.某同学连接了右图所示的电路，当闭合开关后，L1.L2均不亮，但用伏特表测L1两端电压为零，再测L2两端电压约为6V，则灯泡L1.L2的故障是()A.L1断路B.L2断路C.L1短路D.L2短路5.如图所示电路，开关闭合后，小灯泡发光，两电表均有示数，过了一会儿，突然电灯熄灭，电压表示数增大、电流表示数几乎为零，则原因可能是（)A.灯泡被短跑B.开关被断开C.灯丝被烧断D.滑动变阻器被烧断6.如图所示电路，两盏相同的电灯在闭合开关后都能发光。过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零。则故障原因可能是()A.L1断路B.L2断路C.L1短路D.L2短路7.上题电路中，如果两盏灯都熄灭后，电路中的电流表没有示数，而电压表有示数，则故障原因可能是()A.L1灯丝断了B.L2灯丝断了C.L1短路D.L2短路8.如图所示，当开关S闭合时，发现电流表指针偏转，电压表指针不动。该电路的故障可能是()A.灯泡L1短路B.灯泡L2短路C.灯泡L2断路D.灯泡L1断路9.如图所示的电路，当开关S闭合后，两表均有示数，过一会儿电压表的示数突然变小，电流表示数突然变大，下列故障判断可能的是()A.L1灯短路B.L2灯短路C.L1灯灯丝断开D.L2灯丝断开10.如图所示，小乐同学正在做“用滑动变阻器控制电灯亮暗”的实验。闭合开关后发现小灯泡不亮，而电压的示数接近于电源电压值，则电路中出1L1L2L1L2S现的故障可能是()A.开关处接线柱未拧紧，造成接触不良B.灯丝断了C.滑动变阻器有断路D.小灯泡发生短路11.如图所示是某同学用滑动变阻器改变小灯泡亮度的实验电路。闭合开关时，发现小灯泡不亮，估计是小灯泡开路或短路。他用一只电压表，设法查出故璋。下列判断错误的是()A.电压表并联在L两端，有读数，说明灯泡开路B.电压表并联在L两端，无读数，说明灯泡短路C.电压表串联在电路中，有读数，说明灯泡开路D.电压表串联在电路中，无读数，说明灯泡开路12.右图所示，灯L和电阻R串联，电源电压6伏。当开关S闭合时，电压表读数为6伏，则以下说法正确的是()A.一定是R断路了B.电灯不亮C.电流表读数近似为零D.电灯灯丝断了13.右图所示电路中，电源电压保持不变。闭合开关S后，电路正常工作。过了—会儿，一个电表的示数变大，另一个电表的示数变小，则原因可能是()A.电阻R一定断路B.电阻R一定短路C.灯L的亮度可能不变D.灯L可能变亮14.如图所示的电路中，电源...
