排涝站施工组织设计VIP免费

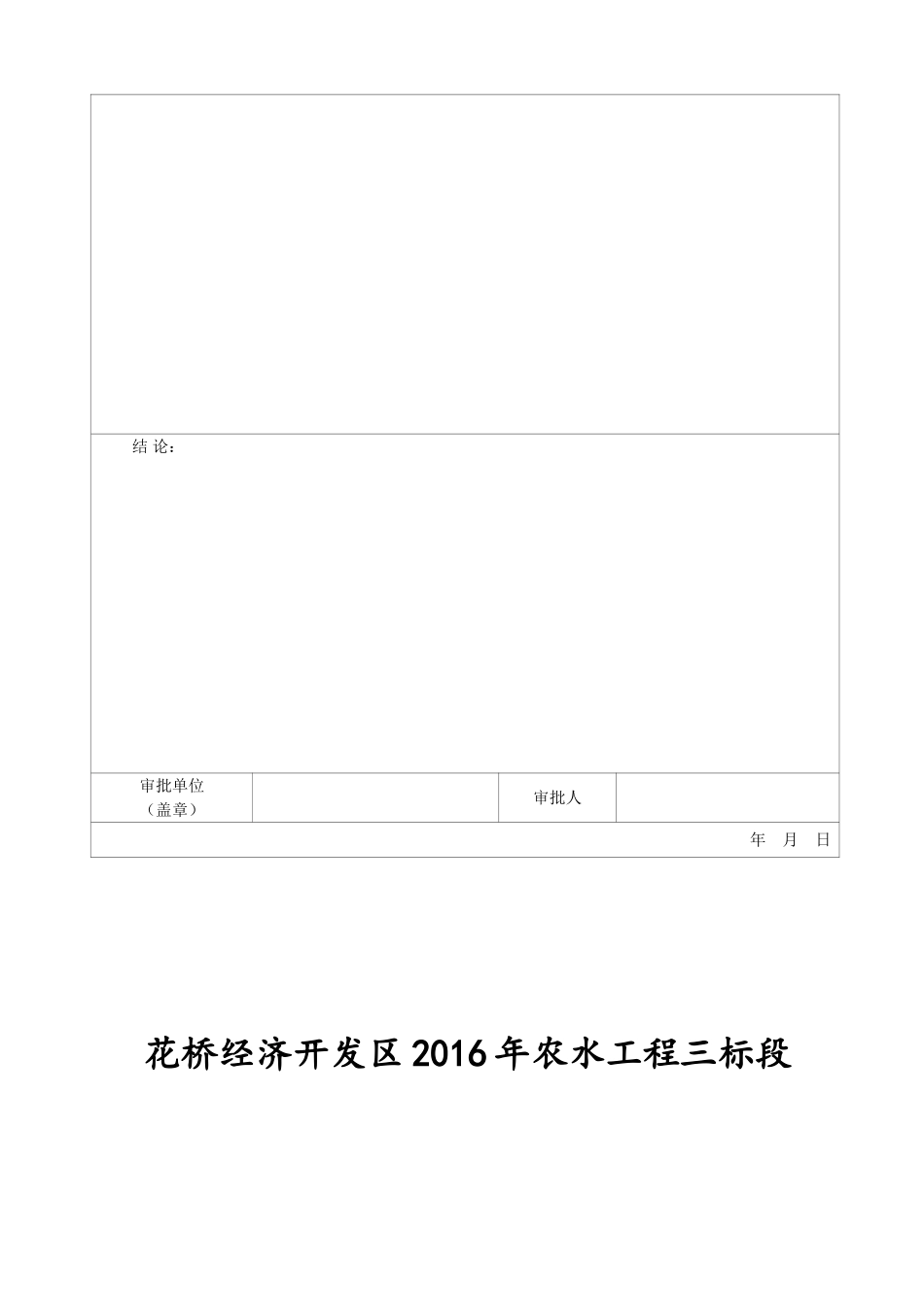

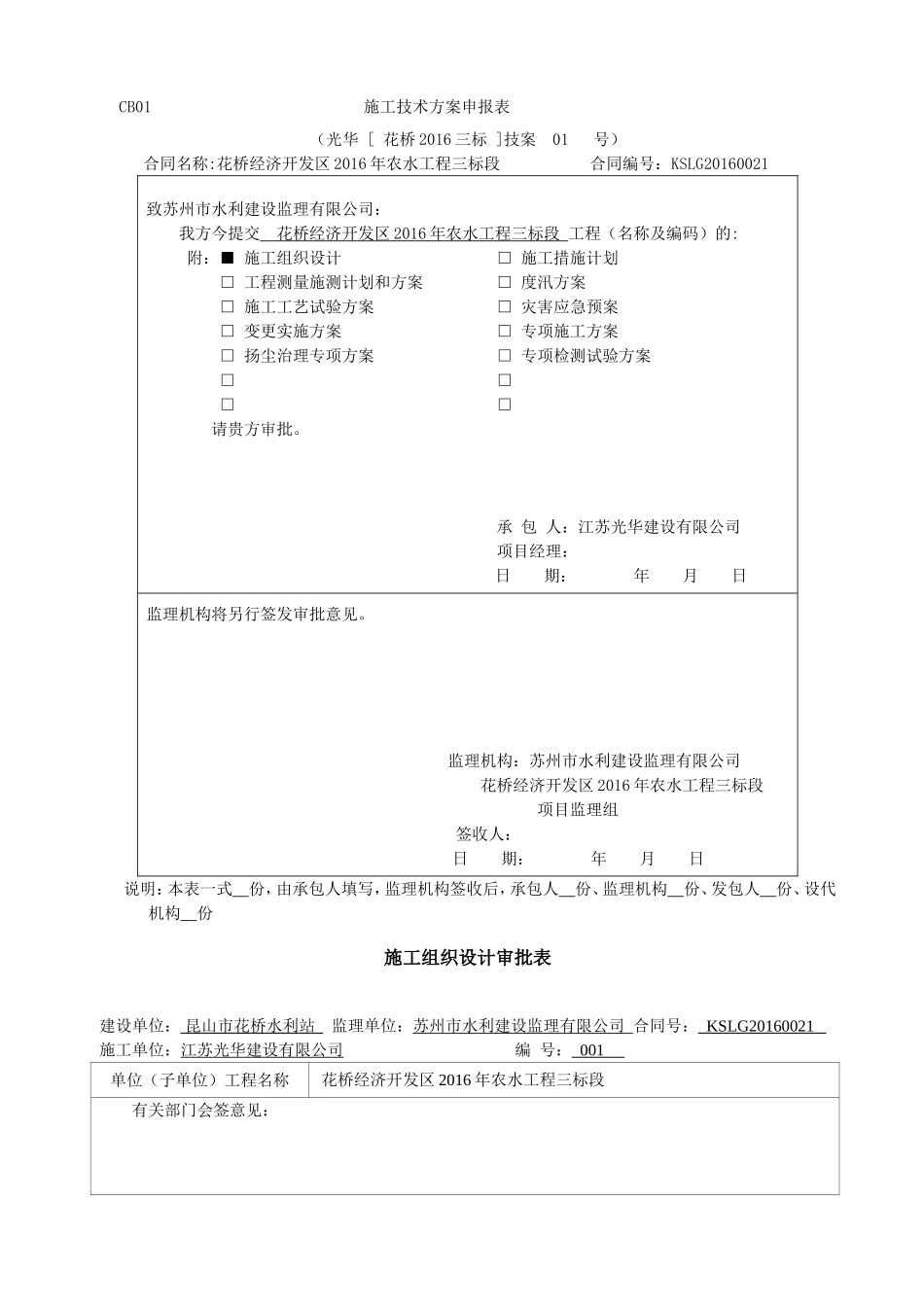

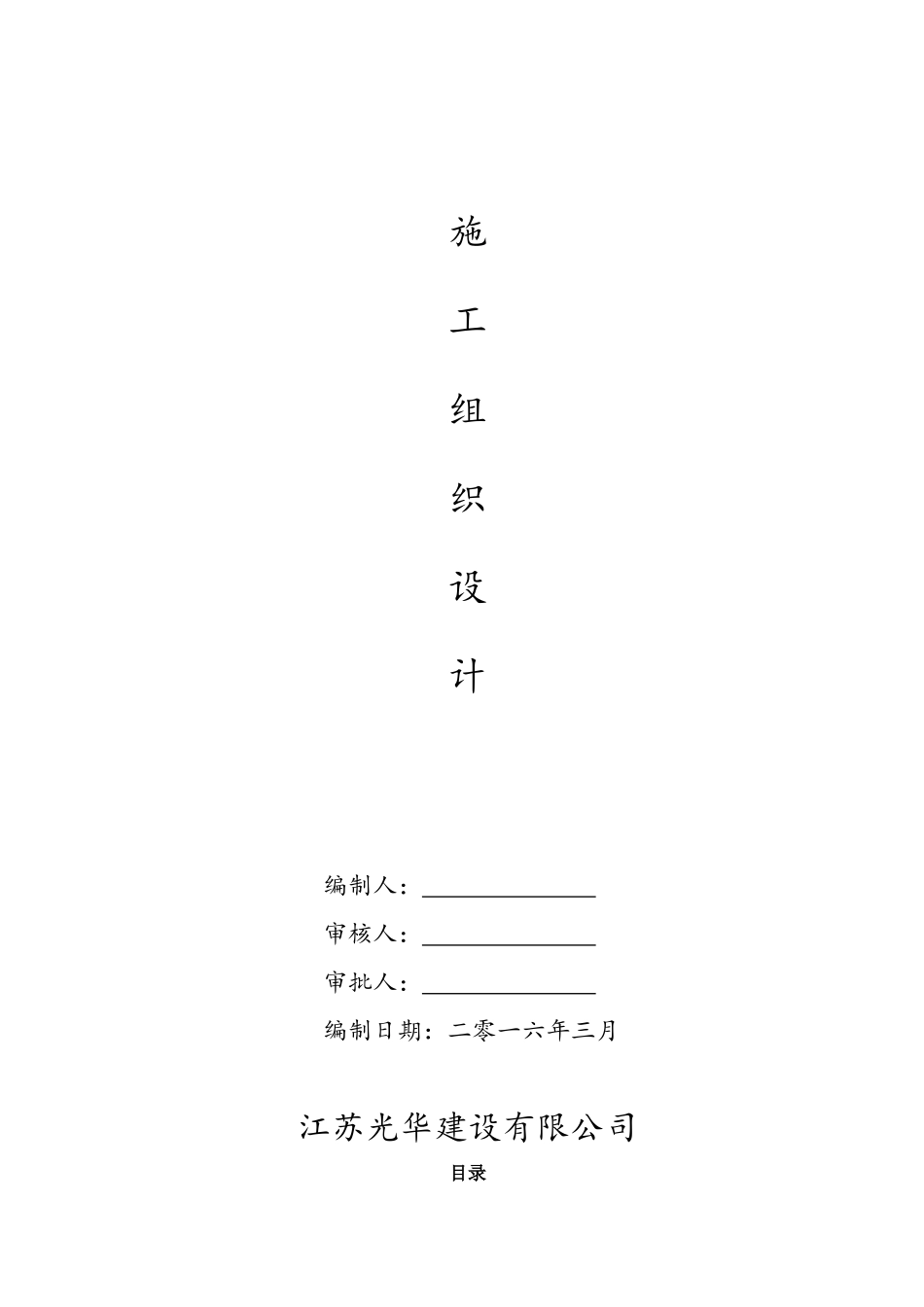

CB01施工技术方案申报表（光华[花桥2016三标]技案01号）合同名称:花桥经济开发区2016年农水工程三标段合同编号：KSLG20160021致苏州市水利建设监理有限公司：我方今提交花桥经济开发区2016年农水工程三标段工程（名称及编码）的:附：■施工组织设计□施工措施计划□工程测量施测计划和方案□度汛方案□施工工艺试验方案□灾害应急预案□变更实施方案□专项施工方案□扬尘治理专项方案□专项检测试验方案□□□□请贵方审批。承包人：江苏光华建设有限公司项目经理：日期：年月日监理机构将另行签发审批意见。监理机构：苏州市水利建设监理有限公司花桥经济开发区2016年农水工程三标段项目监理组签收人：日期：年月日说明：本表一式份，由承包人填写，监理机构签收后，承包人份、监理机构份、发包人份、设代机构份施工组织设计审批表建设单位：昆山市花桥水利站监理单位：苏州市水利建设监理有限公司合同号：KSLG20160021施工单位：江苏光华建设有限公司编号：001单位（子单位）工程名称花桥经济开发区2016年农水工程三标段有关部门会签意见：结论：审批单位（盖章）审批人年月日花桥经济开发区2016年农水工程三标段施工组织设计编制人：审核人：审批人：编制日期：二零一六年三月江苏光华建设有限公司目录第一章项目概况第二章编制说明第三章工场布置和其它临时措施第四章质量安全环境保护措施第五章施工进度计划和各阶段保证措施第六章分部分项工程施工方案第七章主要设备、材料的保证措施第八章项目经理及技术人员第九章机具设备及劳动力附表一：施工总平面图附表二：进度计划附表三：拟投入本项目的主要施工设备表附表四：劳动力计划表第一章项目概况1.1工程概况1.1.1项目主要建设任务花桥经济开发区2016年农水工程三标段位于昆山市花桥镇行政区域内，本工程施工内容包括顺高新开河排涝站1座，排涝站上部管理房面积441.76m2；横塘河排涝站改造1座。1、顺高新开河排涝站工程本工程位于顺高河与小瓦浦河河口，排涝站建设任务是提高金城圩防洪排涝能力，站闸闸室、泵室部分采用C30钢筋砼“U”型结构；闸室基础采用水泥搅拌桩处理，基础部分闸底板采用C30钢筋砼板式基础，上下游连接挡墙采用C30钢筋砼挡墙，上游设35cm厚C15砼铺盖，下游设35cm厚C15砼护坦；站闸采用8m升卧式钢闸门，单向止水，配QPQ2*80-10T卷扬式启闭机1台。泵室配1000ZLB-3.5水泵1台，每台水泵配JSL-14-12-155kw电机1台。2、横塘河排涝站工程本工程位于横塘河与徐公河交叉口，排涝站现有2台132KW的40寸水泵，2台55KW20寸水泵，变压器2台共260KVA，因水利站出租厂房使用横塘河排涝站变压器，使得横塘河排涝站动力不足，现在原有基础增加400KVA箱变一台，来满足防汛需要。另外，排涝站新建混凝土场地35m2。1.2工程施工难点、技术关键点及采取相应措施根据现场条件及结合类似工程施工实践,对本工程施工中的难点、技术关键点及采取的措施归结如下：1、施工作业点多、施工层次多、施工工期紧本工程包括排涝站主体施工、金属设备安装、排涝站上部房屋建筑及管理房施工等，施工作业点多，施工场面较大。排涝站施工层次较多，有底板、闸墩、排架、上部结构几个层次。工期要求2016年6月下旬前具备水下工程验收条件，施工工期紧、相互干扰大。因此在施工中必须统筹考虑，合理安排建筑物的先后施工顺序，同时配备足够的施工资源，抓住关键线路，使施工一直处于受控状态。2、土方开挖回填量大，施工复杂，调配频繁土方施工挖、填、弃及土方调配频繁，根据本工程的特点，土方开挖和填筑须紧紧围绕着施工总体安排而进行实施。又因本工程土质不一，施工中需进行分层开挖，分类堆放。因此，须制定详尽的土方施工调配方案。科学合理调度，严格控制，确保土方工程施工供料连续、均衡，质量优良。3、治安保卫、协调工作工地位于偏僻农村，且远离乡村，务必加强治安保卫工作，应与当地乡村、村民协调与联系，密切配合当地治保部门搞好社会治安。1.3工期本工程计划工期100个日历天。计划于2016年3月10日开工，至2016年6月17日完工1.4质量目标本工程的质量目标为确保工程达到水利水电合格等级标准，争创达到水利水电优良等级标准。为此，...
